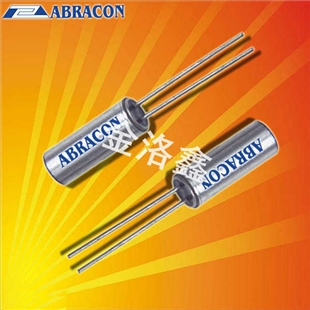

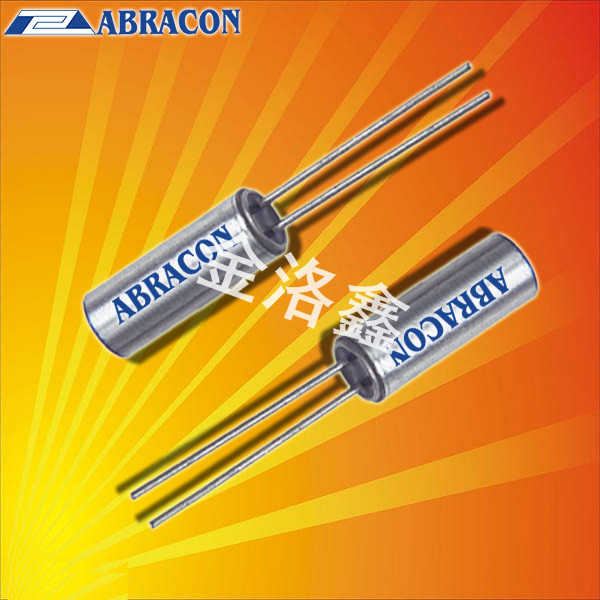

“AB26T-32.768KHZ”Abracon晶振,石英晶振,AB26T晶振,圓柱石英晶振

頻率范圍:30KHz~200KHz
激勵電平: 1μW (Max. 1μW )
負載電容: 12.5PF
工作溫度: -10℃~+60℃
保存溫度: -40℃~+85℃
精度:±20ppm/±30ppm
捆包單位：1000pcs/reel

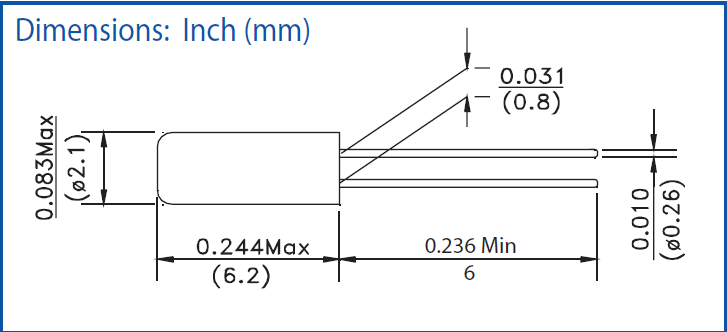

尺寸：6.2*2.1mm
應用：實時時鐘，測量?jī)x器，通信電子，辦公自動化設備、民用級電子、空調、洗衣機、微波爐、智能手表、電子體重稱、智能體溫計、智能血壓計

  Abracon LLC(Abracon),全球領先的制造商被動&機電時間同步,權力,連通性和射頻解決方案宣布音頻和視頻解決方案指南強調產品適合使用者應用程序如機頂盒,“AB26T-32.768KHZ”虛擬現實,便攜式音頻、視頻/電話會議,耐磨,物聯網,無人機,相機/攝像機、顯示器和高保真音頻以及專業應用,如音頻混合器,唱片的質量接收器,廣播工作室相機等設備,路由器和轉換器使用SDI,HD-SDI和3 g HD-SDI。Abracon晶振的Pierce分析儀系統（PAS）由我們的工程師設計，可幫助您為行業領先的設計做出正確的選擇。

1.驅動能力
驅動能力說明32.768K晶振所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在電路中提供足夠的負極電阻，否則會增加高精度時鐘晶振啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極。

3.負載電容
如果電路中負載電容的不同，可能導致32.768K插件晶振頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

振蕩回路參數設置參考
