鴻星晶振,HCX-3SB晶振,3225晶振,臺灣鴻星晶體
參數:頻率范圍10.000MHZ~54.000MHZ
激勵電平: 100μW (Max. 200μW )
負載電容: 12PF
工作溫度: -30℃~+85℃
保存溫度: -55℃~+125℃
精度 ±10ppm,±15ppm,±30ppm
捆包單位：3000pcs/reel
尺寸：超輕型設計3.2*2.5*0.75mm
應用：智能電子兒童玩具，U盤，汽車電子，智能手機，家用醫療設備，電動工具，網絡設備，等民用電子數碼產品。

        我們投資在團隊能力、基礎建設是為了讓客戶每個產品的心臟都健康的跳動。因此鴻星建立有機學習成長的平臺，激勵跨單位團隊合作的活動，要為更好的環境與石英晶振產品不斷的改善。優化產銷模式、科學化及人性化的管理，穩定第一、及時有效偵測、快速反應與處置，提供全公司一致的信息、做與寫一致，一切以數據及客觀判斷風險、沒有走后門的變更找出所有潛在的晶振不良品、有效的圍堵與。

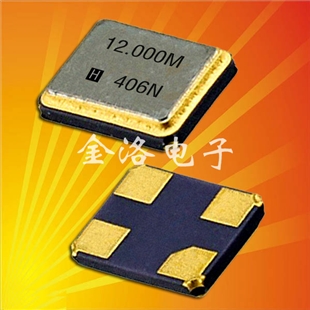

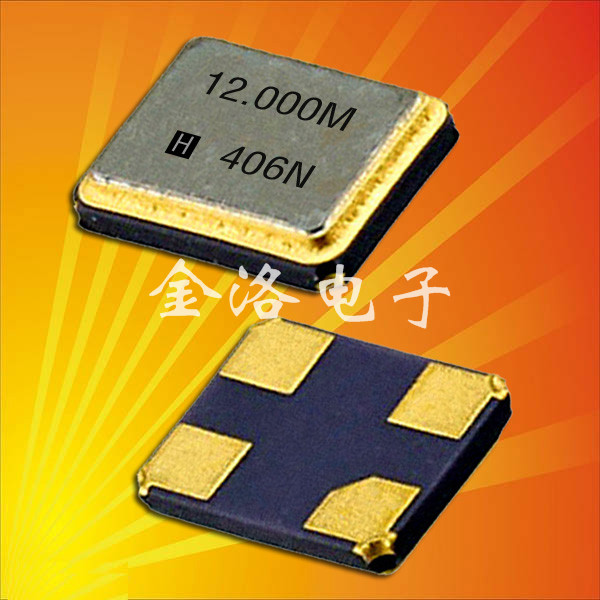

     鴻星晶振,HCX-3SB晶振,3225晶振,臺灣鴻星晶體，屬于臺產四腳貼片型石英水晶振動子，采用無鉛環保材料制成，符合歐盟的ROHS規定，編帶式的外包裝每3000pcs一盤，能應對自動貼片機的自動貼裝省時省力，HCX-3SB晶振具有耐高溫，耐沖擊和耐振動等特性，因此常用于汽車電子領域，在極端惡劣的環境下仍能保持穩定的工作性能。

輸出波形與測試電路

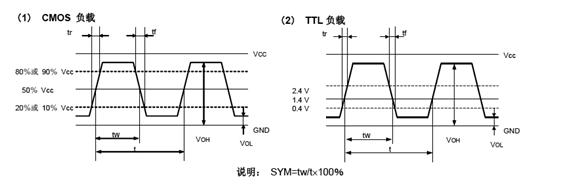

1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過貼片晶振的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。

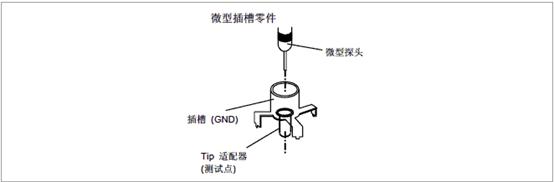

    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

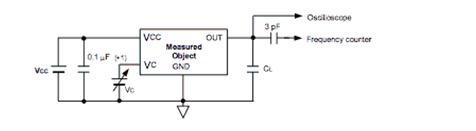

HCX-3SB ：在頻率電壓控制功能時，進行連接

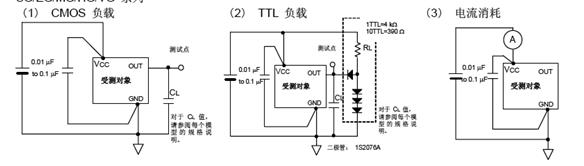

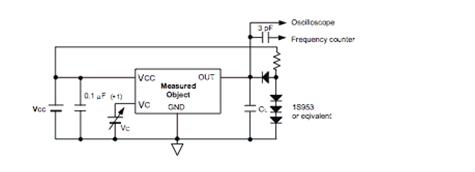

（1）CMOS 負載 型號： HCX-3SB

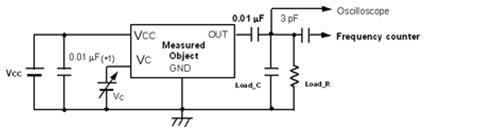

（2） 抗低,電容負載 型號： HCX-3SB

（3） TTL 負載 型號： HCX-3SB

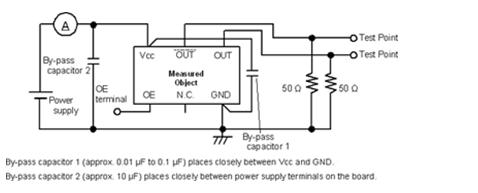

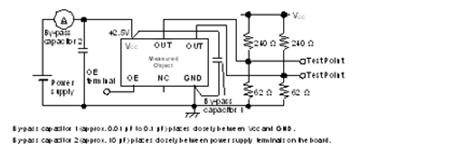

（4） LV-PECL 負載 型號： HCX-3SB

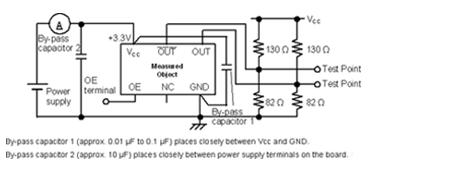

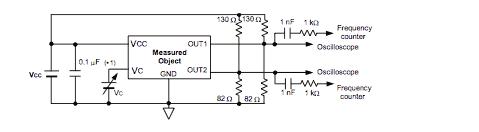

（5）LV-PECL 負載 型號： HCX-3SB

（6） LV-PECL 負載 型號： HCX-3SB

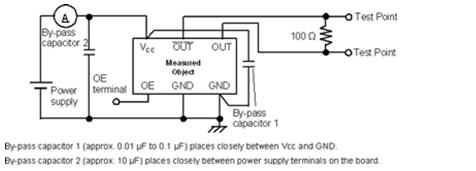

（7） LVDS 負載 型號： HCX-3SB

（8） HCSL 負載 型號： HCX-3SB
