- 規格型號：59227864
- 頻率：1.5MHz~160MHz
- 尺寸：7.0x5.0x1.6mm詳情請參考PDF資料
- 產品描述：有源晶振,TCO-708X振蕩器,愛普生晶振,“TCO-7086X1A4 75.0000M3”,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫...

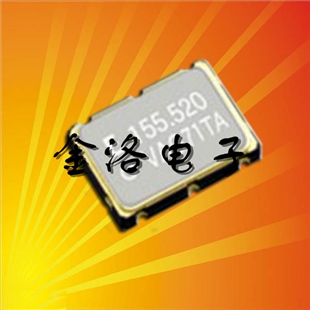

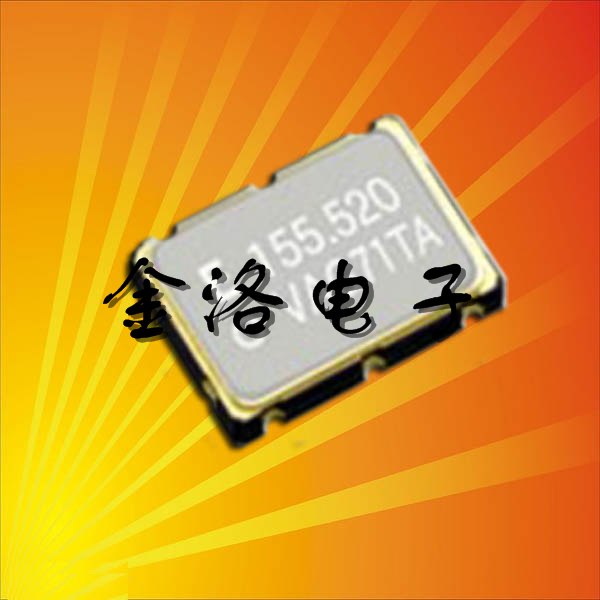

有源晶振,TCO-708X振蕩器,愛普生晶振,TCO-7086X1A4 75.0000M3
.jpg)
有源晶振,TCO-708X振蕩器,愛普生晶振,小型SMD有源晶振,“TCO-7086X1A4 75.0000M3”從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
| 項目 | 符號 | TCO-708*X1A* | TCO-708*D1A* | 條件 |
|---|---|---|---|---|
|
輸出 頻率范圍 |
f0 | 1.500MHz ～ 160.000MHz | 1.500MHz ～ 75.000MHz | 請聯系我們以便獲取其它可用頻率的相關信息。 |
| 電源電壓 | VCC | 3.3V | 5.0V | 如下表所示 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | 如下表所示 | ||
|
頻率穩 定度 |
f_tol | 如下表所示 | ||
| 功耗 | ICC | 20mA Max. | 20mA Max. |
f0 < 30MHz, 無負載條件 |
| 40mA Max. |
30MHz ≤ f0 ≤ 75MHz, 無負載條件 |
|||
| 50mA Max. | - |
75MHz < f0 ≤ 160MHz, 無負載條件 |
||
| 占空比 | SYM | 40% ～ 60% | 50% VCC 極 | |
| 輸出電壓 | VOH | 90% VCC Min. |
IOH=-5mA(X1A) IOH=-8mA(D1A) |
|
| VOL | 10% VCC Max. |
IOL=+5mA(X1A) IOL=+8mA(D1A) |
||
|
輸出 負載條件 （CMOS） |
L_CMOS | 15pF Max. | ||
| 輸入電壓 | VIH | 70% VCC Min. | VIH 或 OPEN:啟用 | |
| VIL | 30% VCC Max. | VIL 或 GND:禁用 | ||
|
上升時間 / 下降時間 |
tr / tf | 6ns Max. | 10ns Max. |
f0 ≤ 75MHz, 10% VCC～90% VCC極 |
| 3ns Max. | - |
75MHz < f0 160MHz, 10% VCC～90% VCC極 |
||
|
振蕩啟動 時間 |
t_str | 10ms Max. |
在電源電壓最低時， 所需時間為0秒 |
|
| 頻率老化 | f_aging | ±5 × 10-6 / year Max. | +25°C,第一年 | |
.jpg)
.jpg)
晶振是一種易碎元器件，1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，“TCO-7086X1A4 75.0000M3”做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
