大河晶振,FCX-06晶振,2016晶振,進口晶振
參數:頻率范圍16.000MHZ-90.000MHZ
激勵電平: 20μW (Max.200μW )
負載電容:5PF~7PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm
捆包單位：3000pcs/捆

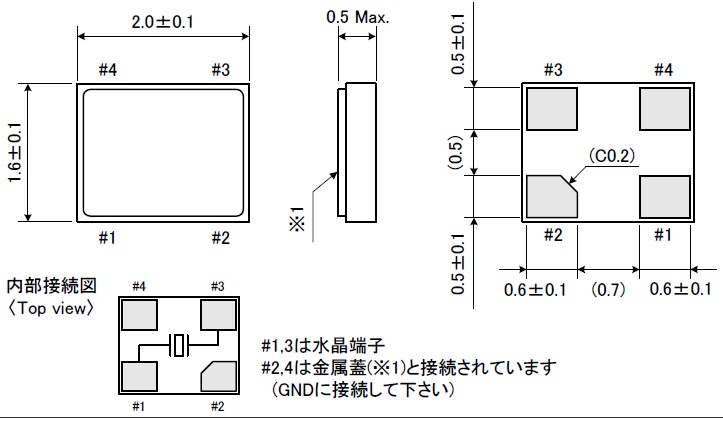

尺寸：微小型2.0*1.6*0.5mm
應用：信息通信設備，移動電話，數字攝像機，DVD錄像機，音頻播放器，無線藍牙耳機等產品。

       公司以提高用戶滿意度為目標，不斷推進集團整體業務的發展。讓用戶滿意，就是讓使用裝有本公司產品的手機、數碼相機等電子設備的廣大用戶滿意。我們深知這一點，因而更加努力向目標邁進。由于小型石英晶體在信息通信中是必不可少的部件，因此上述理念已深深植入于本公司每個員工的心中。
         產品主要面向中國高速發展的通訊制造業、IT業。致力于為中國市場提供世界上最先進的電子元器件產品和完善的IC解決方案。我們將圍繞“以客戶滿意為動力，以進一步發展為目標”的理念，為您提供世界上技術最先進、工藝最精良、質量最穩定的石英晶體諧振器產品。

      大河晶振,FCX-06晶振,2016晶振,進口晶振,作為一款追求時尚潮流小型化的表面貼片型2016mm封閉的石英晶振，它的特別之處除了小，還有應用的范圍和性能，生活之中也許我們會經常接觸到，因為FCX-06晶振常用于筆記本電腦，無線電話等電子產品，±7ppm~±50ppm的高精度和16.000MHZ-90.000MHZ的高頻率保障了FCX-06晶振的穩定性，在焊接時可接受240℃的高溫回流焊，最高可達260℃。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

FCX-06 ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： FCX-06

（2） 抗低,電容負載 型號： FCX-06

（3） TTL 負載 型號： FCX-06

（4） LV-PECL 負載 型號： FCX-06

（5）LV-PECL 負載 型號： FCX-06

（6） LV-PECL 負載 型號： FCX-06

（7） LVDS 負載 型號： FCX-06

（8） HCSL 負載 型號： FCX-06
