鴻星晶振,HCX-5FB晶振,5032晶振,無源晶振
參數:頻率范圍8.000MHZ~80.000MHZ
激勵電平: 100μW (Max. 300μW )
負載電容: 7PF
工作溫度: -30℃~+85℃
保存溫度: -55℃~+125℃
精度 ±15ppm,±30ppm,±50ppm
捆包單位：1000pcs/reel
尺寸：超小薄型5.0*3.2*1.4
應用：電動游戲機，電子自動釣魚器，單反數碼照相機，便攜式音響，移動電源，手機卡器背份器，單片機，無線遙控器等產品。

      鴻星的核心精神：誠信負責、團隊合作、專業創新、積極成長，鴻星的愿景：HOSONIC以先進技術、優異質量、完善服務，成為晶振產業最具競爭優勢的品牌。優秀同仁是公司無價的資產，也是公司成長發展的伙伴，更是維系公司競爭力與創造價值的命脈。在以人為本，充分尊重人性的理念上，我們以溝通來達成共識，以相互尊重維系組織和諧氣氛，創造適性的工作環境，讓鴻星晶振企業成為一個高度凝聚力的大家庭。

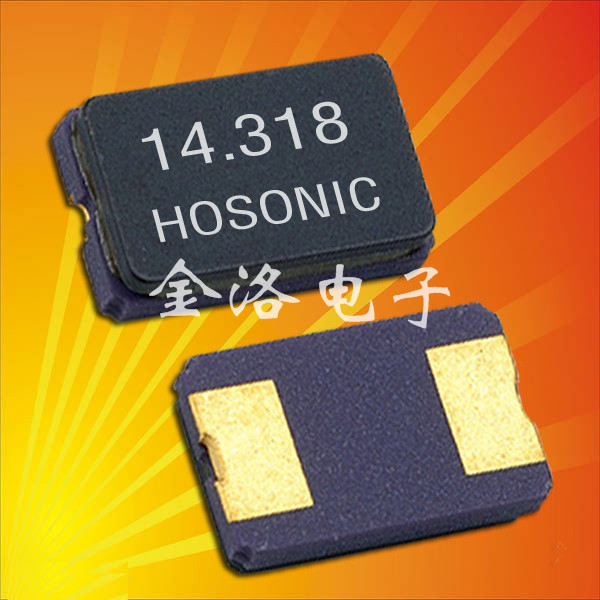

        鴻星晶振,HCX-5FB晶振,5032晶振,無源晶振，是臺灣鴻星研發生產的一款表面貼片型黑面二腳的石英水晶振動子，尺寸為5.0*3.2mm，厚度1.4mm，小巧的設計完全滿足小型市場的標準，因此適用于多種小型數碼產品。HCX-5FB晶振同時還是一款環保晶振，符合歐盟的ROHS規定，頻率范圍從8.000MHZ至80.000MHZ之間，精度有±15ppm，±30ppm，±50ppm可供選擇，所以也是穩定性極好的高信賴性晶振。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過石英晶振的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

HCX-5FB ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： HCX-5FB

（2） 抗低,電容負載 型號： HCX-5FB

（3） TTL 負載 型號： HCX-5FB

（4） LV-PECL 負載 型號： HCX-5FB

（5）LV-PECL 負載 型號： HCX-5FB

（6） LV-PECL 負載 型號： HCX-5FB

（7） LVDS 負載 型號： HCX-5FB

（8） HCSL 負載 型號： HCX-5FB
