首頁進口晶振希華晶振,OSC73晶振,5032晶振,有源晶振

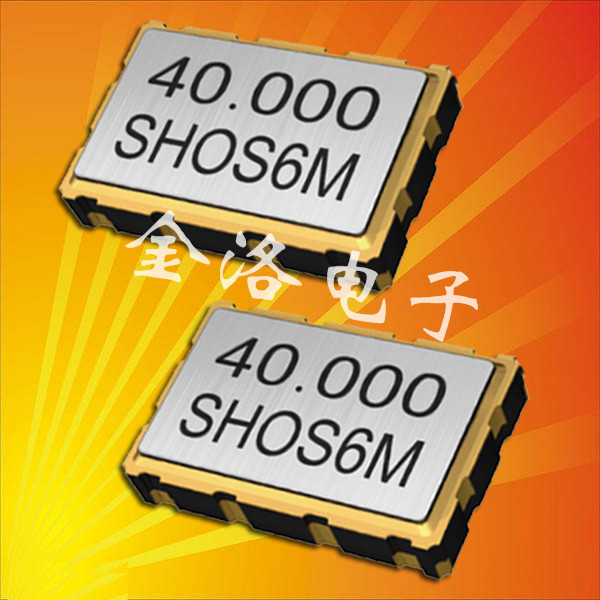

希華晶振,OSC73晶振,5032晶振,有源晶振

規格型號：40659515
頻率：2.500MHZ-60.000MHZ
尺寸：5.0*3.2*1.05mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于室外三鑒探測感應哭,單反照相機,智能手機,單機多用戶,便捷式移動電源,無線模塊等產品領域.

希華晶振,OSC73晶振,5032晶振,有源晶振
參數:頻率范圍2.500MHZ-60.000MHZ
電源電壓: 3.3V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 ±10ppm,±15ppm
輸出方式：CMOS輸出

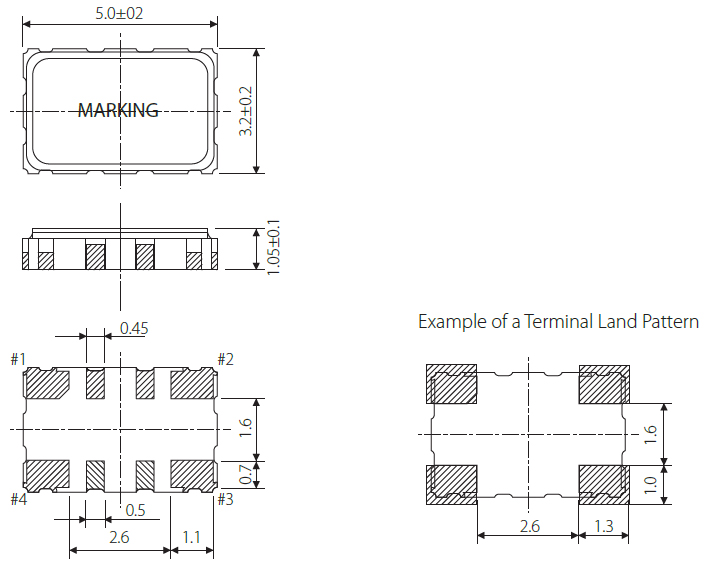

尺寸：小型重量輕5.0*3.2*1.05
應用：集成電路,程控交換系統，無線發射基站，全球GSP定位系統，多通道遙控器，家用醫療儀器等產品。

臺灣希華敏銳地掌握電子產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流，致力于開發小型化、高頻與光電領域等產品，與日本同業并駕齊驅。且深耕微機電(MEMS)技術領域，加速導入SMD晶振量產，藉以擴大公司營收規模并且提升獲利空間。
希華晶體科技股份有限公司，依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’，以界定本公司環境/安衛管理系統之范圍，包括任何排除之細節及調整，并指引環境/安衛管理系統與各書面、辦法書之對應關系，包含在環境/安衛管理系統內之流程順序及交互作用的描述。

希華晶振,OSC73晶振,5032晶振,有源晶振，5032mm的金屬外殼表面貼片型石英晶振，是在所有晶振體型中中等大小的一款石英晶體振蕩器，2.500M-60.000M中頻，可用于中高端的數碼電子行業領域，也是市場上常用的一款晶振，OSC73晶振的優勢在于它最低起振電壓是1.8V便可驅動，在滿足小型產品需求的同時也節省了電流。

大河晶振型號/輸出類型	OSC73晶振,壓電石英晶體振蕩器
晶振類型	OSC振蕩器
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	3.3V
頻率范圍2	2.500MHZ-60.000MHZ
頻率穩定度	±10ppm,±15ppm
工作溫度	- 40 ~ + 85℃
保存溫度	- 40 ~ + 85℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體振蕩器產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致石英晶振產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞貼片晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

OSC73 ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
OSC73

（2）抗低,電容負載
型號：
OSC73

（3） TTL 負載
型號：
OSC73

（4） LV-PECL 負載
型號：
OSC73

（5）LV-PECL 負載
型號：
OSC73

（6） LV-PECL 負載
型號：
OSC73

（7） LVDS 負載
型號：
OSC73

（8） HCSL 負載
型號：
OSC73
