泰藝晶振,OT晶振,7050晶振,貼片石英晶振
參數:頻率范圍77.760MHZ-312.500MHZ
電源電壓: 3.3V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±25ppm、±50ppm
輸出方式：LVPECL

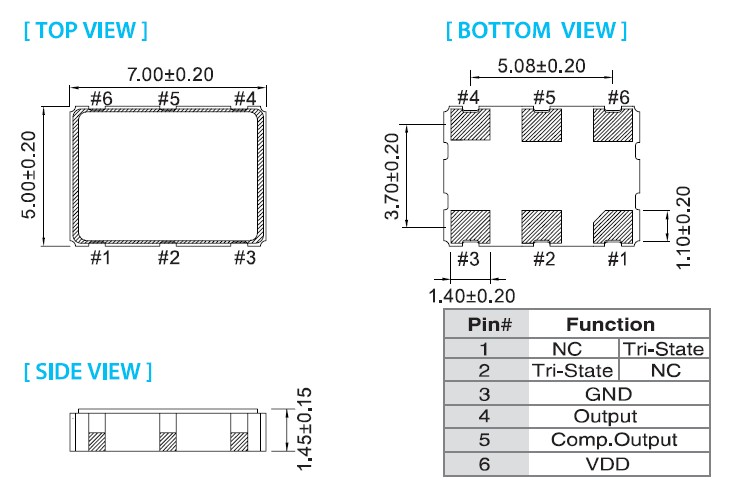

尺寸：體積大重量輕7.0*5.0*1.45
應用：智能機器人，智能云攝像機，智能體脂稱，語音視頻設備，網絡存儲設備，便捷式DVD機，衛星收音機等智能IT類產品。

        泰藝電子成立于民國89年3月，前身為泰電電業股份有限公司電子部(民國65年設立)，是一家專業石英晶體頻率控制組件制造商。主要產品包括石英振蕩子、石英振蕩器、壓控石英振蕩器、溫度補償石英振蕩器，并且是臺灣唯一擁有生產恒溫控制石英振蕩器技術的制造商，完整的產品線提供一次性購足的服務。
        泰藝電子的所有晶振生產工廠均獲得ISO9001品質管理及 ISO14001環境管理系統的認證。從研發到出貨均依循國際法規要求，提供符合最新國際標準(有毒有害物質管理要求,如 RoHS、REACH, 廢棄物回收再利用如WEEE)之產品與服務。

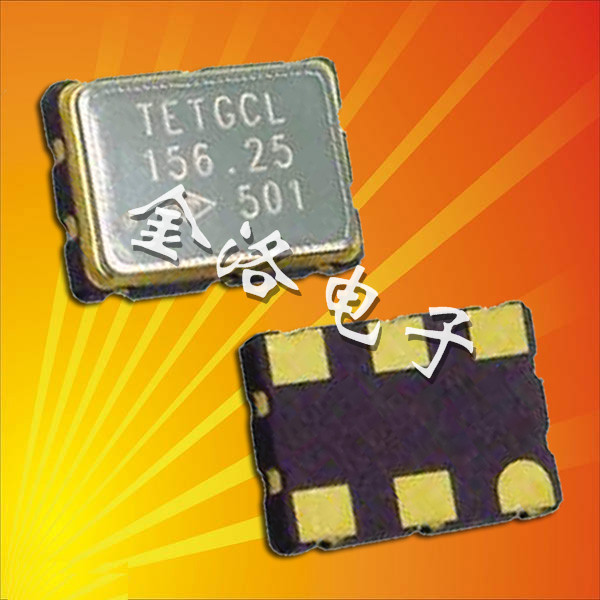

        泰藝晶振,OT晶振,7050晶振,貼片石英晶振，是一款貼片型六腳金屬外殼7050mm封裝的壓電石英晶體振蕩器，屬于普通的有源晶振，特別之處在于它是六個點位的設計，適合高要求高端產品的焊盤高溫回流焊接，并且是在晶振行業里周波數范圍相對較大的貼片晶振，它頻率的范圍是77.760MHZ-312.500MHZ，這么高的頻率只需3.3V的電壓，OT晶振符合歐盟認證的ROHS規定。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過7050mm貼片晶振的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

OT：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： OT

·

（2） 抗低,電容負載 型號： OT

·

（3） TTL 負載 型號： OT

·

（4） LV-PECL 負載 型號： OT

·

（5）LV-PECL 負載 型號： OT



（6） LV-PECL 負載 型號： OT



（7） LVDS 負載 型號： OT



（8） HCSL 負載 型號： OT
