首頁進口晶振泰藝晶振,OX晶振,3225晶振,石英晶體振蕩器

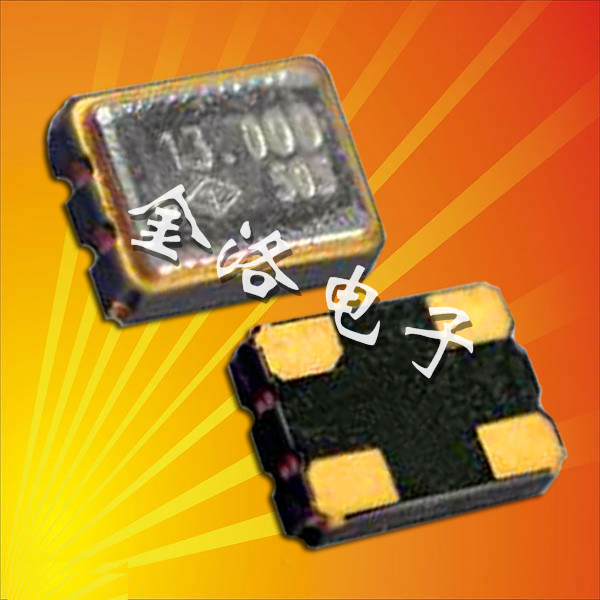

泰藝晶振,OX晶振,3225晶振,石英晶體振蕩器

規格型號：21647311
頻率：1.250MHZ~125.000MHZ
尺寸：3.2*2.5*0.95mm 詳細資料請查看PDF
PDF
產品描述：被廣泛應用于,掌上電腦,導航儀,光纖通道,無線局域網,串行ATA,PCI-Express的SDH/SONET發射基站等領域.

泰藝晶振,OX晶振,3225晶振,石英晶體振蕩器
參數:頻率范圍1.250MHZ-125.000MHZ
電源電壓: 1.8V、2.5V、3.3V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±20ppm、±25ppm、±50ppm
輸出方式：CMOS

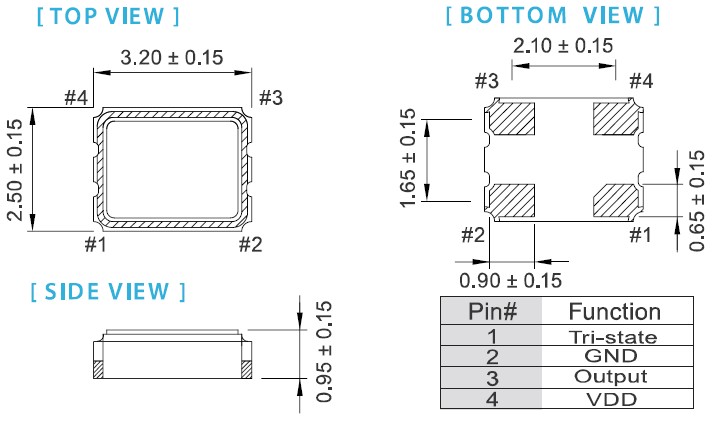

尺寸：超輕薄設計3.2*2.5*0.95mm
應用：無線電話，汽車電子，車載導航儀，智能家電，家用醫療設備儀器，LED模塊，集成系統模塊，數控設備等模塊。

泰藝電子以嚴謹?shù)馁|(zhì)量管理系統獲得客戶對產品的信賴度，健全的供應鏈管理掌握原材物料的來源，滿足客戶對石英晶體振蕩器頻率組件的需求。發展自有品牌及策略性客戶、拓展全球化通路。
泰藝電子股份有限公司為一生產石英頻率控制組件的專業廠商，過去數年中，我們的晶振產品于世界競爭市場中，始終保持著領先地位。提供客戶安全的品質，且要求所有的管理工作能在標準化體系下進行，不斷地持續改善，與客戶一起創造出優異的科技產品，改善人類生活品質。

泰藝晶振,OX晶振,3225晶振,石英晶體振蕩器，是進口的有源晶振，3225mm的小體積卻有著1.250MHZ-125.000MHZ的寬范圍高頻率，可滿足多種要求高的電子產品的參數要求，最低的電壓為1.8V，最高是3.3V，用在任何產品上都能發揮OX晶振優良的電氣特性，最適合用于汽車電子產品上。

泰藝晶振型號/輸出類型	OX晶振系列,貼片振蕩器
晶振類型	OSC振蕩器
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	1.8V、2.5V、3.3V
頻率范圍2	1.000MHZ-54.000MHZ
頻率穩定度	±20ppm、±25ppm、±50ppm
工作溫度	-40~+85℃
保存溫度	-55~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存石英晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管貼片晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于石英振蕩器器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過貼片石英晶振的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

OX-3225系列：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
OX

（2）抗低,電容負載
型號：
OX

（3） TTL 負載
型號：
OX

（4） LV-PECL 負載
型號：
OX

（5）LV-PECL 負載
型號：
OX

（6） LV-PECL 負載
型號：
OX

（7） LVDS 負載
型號：
OX

（8） HCSL 負載
型號：
OX
