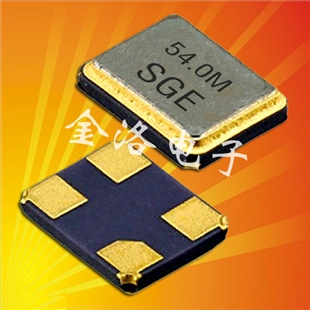

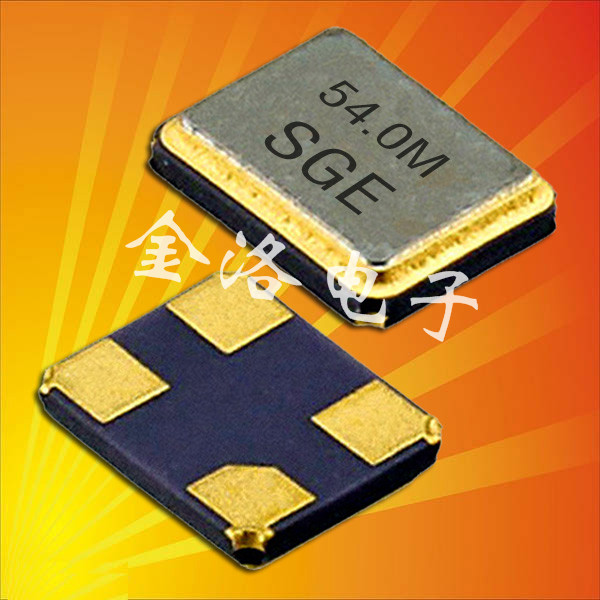

希華晶振,SX-3225晶振,3225晶振,臺灣希華晶體
參數:頻率范圍10.000MHZ~54.000MHZ
激勵電平: 10μW (Max. 100μW )
負載電容: 12PF
工作溫度: -10℃~+60℃
保存溫度: -40℃~+90℃
精度 ±10ppm
并聯電容：5PF max.

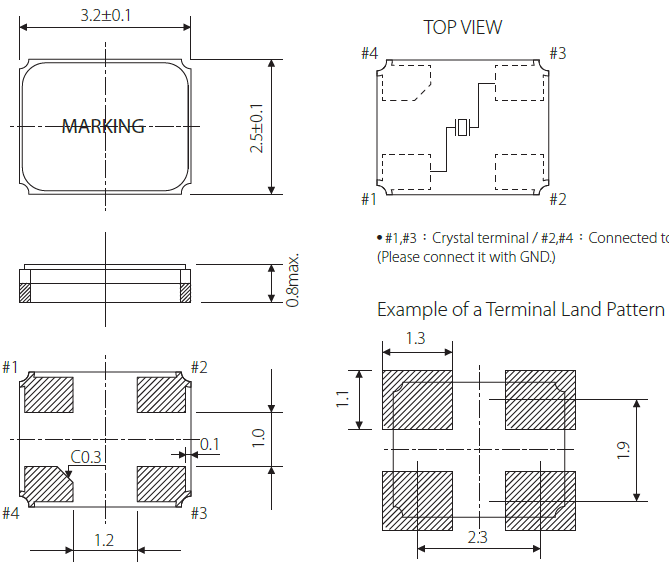

尺寸：超小薄型3.2*2.5*0.8
應用：車載MP3播放器,車載上網設備，車載電源，車載充電座，車載加熱坐墊，倒車?yán)走_(dá)，行車記錄儀等汽車電子產品。

       希華品質管理系統的推動執行，以整合內部資源，奠定經營管理的基礎。藉執行內部稽核作業，客戶滿意度調查和流程績效評估為手段，合理化推動石英晶振品質管理，落實品質系統有效實施 。并不斷透過教育訓練灌輸員工品質觀念及意識 ，達到持續改善公司經營環境，強化經營體質以滿足客戶需求，獲得客戶的信賴而努力。
       藉由臺灣、日本、大陸三地的產品設計開發與制程資源整合，不斷開發創新及制程改造，以全系列完整產品線，來滿足客戶對晶振多樣化的需求。積極地透過產學合作與配合國外技術引進開發新產品，多角化經營、擴大市場領域，此亦為公司得以永續經營的方針。

       希華晶振,SX-3225晶振,3225晶振,臺灣希華晶體，是市面上常用的一款石英晶體諧振器，精心挑選人工栽培無鉛的石英材料，和金屬表面的外殼封裝使這款晶振的品質有更大的保證，滿足無鉛焊接的高溫回流曲線溫度要求，常規的精度是+/-10ppm，有10.000MHZ-54.000MHZ的大范圍可選頻率，因此SX-3225晶振擁有優良的高穩定功能。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過石英晶體諧振器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

GX-60352 ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： GX-60352

（2） 抗低,電容負載 型號： GX-60352

（3） TTL 負載 型號： GX-60352

（4） LV-PECL 負載 型號： GX-60352

（5）LV-PECL 負載 型號： GX-60352

（6） LV-PECL 負載 型號： GX-60352

（7） LVDS 負載 型號： GX-60352

（8） HCSL 負載 型號： GX-60352
