希華晶振,SX-5032晶振,5032晶振,希華石英晶振
參數:頻率范圍8.000MHZ-54.000MHZ
激勵電平: 10μW (Max.100μW )
負載電容:12PF
工作溫度: -10℃~+60℃
保存溫度: -40℃~+90℃
精度 ±10ppm
并聯電容：5PF max.

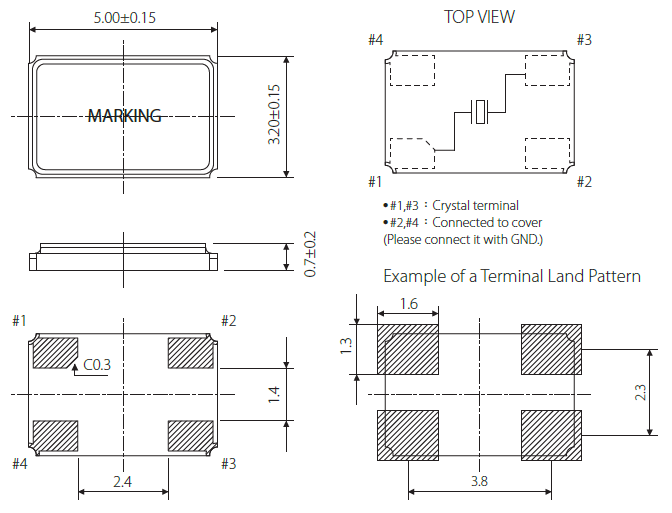

尺寸：超輕薄型5.0*3.2.*0.7mm
應用：平板電腦，USB接口，臺式電腦主機，單板照相，移動電源，無線模塊，車載遙控器等領域產品。

      希華敏銳地掌握電子產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流，致力于開發小型化、高頻與光電領域等石英晶振產品，與日本同業并駕齊驅。且深耕微機電(MEMS)技術領域，加速導入TF SMD Crystal的量產，藉以擴大公司營收規模并且提升獲利空間。
      從人工晶棒長成到最終產品，透過最佳團隊組合及先進之生產技術，建立完整的產品線，包含人工水晶、石英晶片、SAW WAFER，以及石英晶體、石英晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等，以健全的供應煉系統，為客戶提供全方位的服務。

       希華晶振,SX-5032晶振,5032晶振,希華石英晶振，屬于無源四腳貼片石英晶振的其中一種，同時也是一款符合歐盟ROHS規定標準的無鉛環保晶振，5032mm中小型的體積與3225mm，2520mm成為晶振市場上最為常用的幾種晶振尺寸，SX-5032晶振本身具有+/-10ppm的高精度，和8.000MHZ~54.000MHZ的頻率偏差，因此特別適用于小型化數碼市場及家電領域。

1. 驅動能力
驅動能力說明諧振器晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加臺灣晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致5032晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
