大河晶振,TFK-02S晶振,3215晶振,無源晶振

參數:頻率標準 32.768KHZ

激勵功率:  0.5 Max.

負載電容: 12.5PF

工作溫度: -40℃~+85℃

保存溫度: -40℃~+85℃

精度 ±10ppm,±20ppm,±30ppm,±50ppm

捆包單位：3000pcs/盤

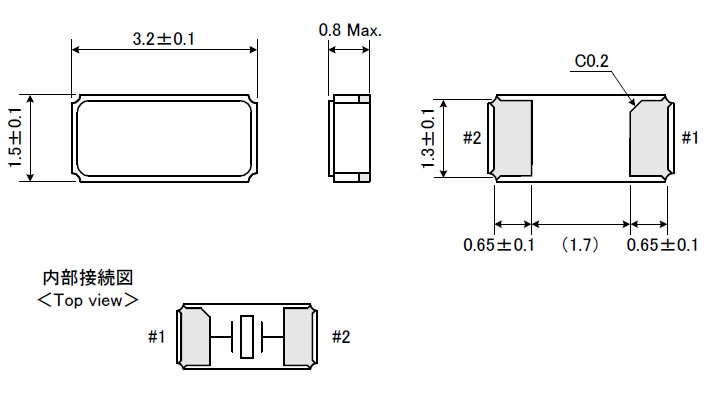

尺寸：極輕薄型3.2*1.5*0.8

應用：移動互聯網通信設備,車載遙控器,智能手表，辦公多用自動化設備，智能家電，隨身迷你型移動電源等產品。

　   西安大河晶振科技有限公司公司由資深日籍華人創辦，秉承“引進世界先進技術，推動祖國現代進程”的理念，把日本電子行業最優秀的River晶體帶到中國。產品主要面向中國高速發展的通訊制造業、IT業。致力于為中國市場提供世界上最先進的電子元器件產品和完善的IC解決方案。
       本公司生產的石英晶體諧振器和晶振等工業水晶產品，作為所有數碼產品的關鍵零部件，支持整體的性能。本公司遵循RIVER的開發理念[永無止境的小型化進程]，保持工業水晶產品小型化的領先地位為尊敬的客戶不斷提供有魅力的產品。

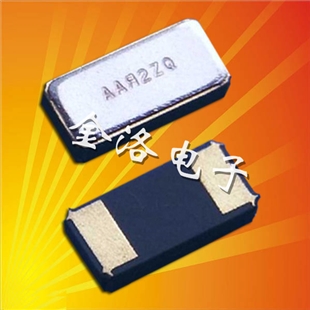

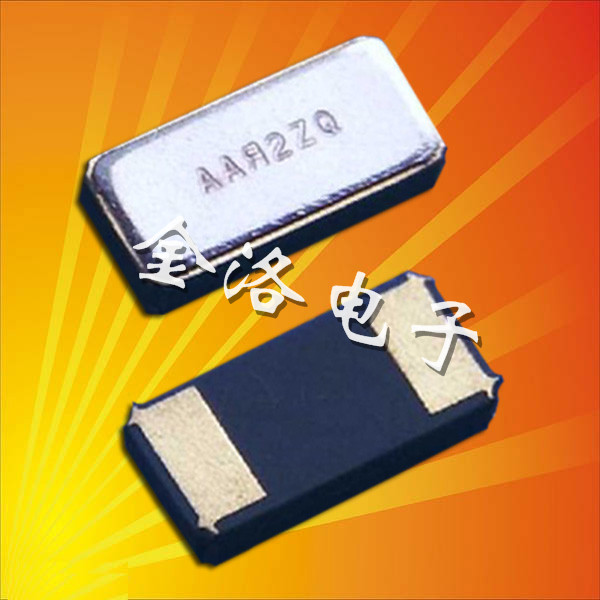

    大河晶振,TFK-02S晶振,3215晶振,無源晶振，是屬于日本大河企業的兩腳金屬表面3215mm封裝的千赫晶體，同時也是一款重量10.6mg極輕的石英晶體諧振器，貼片型的合理設計，能承受住+85℃的高溫和-40℃的低溫，擁有比陶瓷表面晶振更好的抗摔性，符合歐盟的ROHS規定，TFK-02S晶振適用多樣化的移動數碼等領域，可發揮性優良的耐沖擊性能。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

TFK-02S：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： TFK-02S



（2） 抗低,電容負載 型號： TFK-02S



（3） TTL 負載 型號： TFK-02S

（4） LV-PECL 負載 型號： TFK-02S



（5）LV-PECL 負載 型號： TFK-02S



（6） LV-PECL 負載 型號： TFK-02S



（7） LVDS 負載 型號： TFK-02S



（8） HCSL 負載 型號： TFK-02S
