首頁進口晶振愛普生晶振,TG-5021CE晶振,3225晶振,溫補振蕩器,TG-5021CE-38N 39.0000M3

愛普生晶振,TG-5021CE晶振,3225晶振,溫補振蕩器,TG-5021CE-38N 39.0000M3

規格型號：81070
頻率：10.000MHZ~40.000MHZ

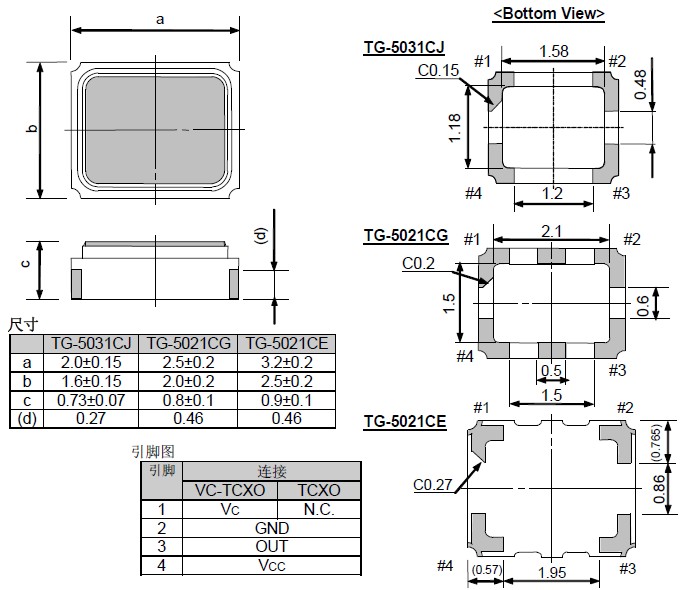

尺寸：3.2*2.5*0.9mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于太空設備,的醫療器械,“TG-5021CE-38N 39.0000M3”,海底中轉設備,發電站控制機器,防災防盜裝置,交通設備等行業.

“TG-5021CE-38N 39.0000M3”愛普生晶振,TG-5021CE晶振,3225晶振,溫補振蕩器
頻率范圍:10 .000MHZ-40.000MHZ
電源電壓: 2.8V
輸出方式: COMS
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±2.0ppm
功耗：2.0 mA Max.
尺寸：小輕型3.2*2.5*0.9mm
應用：無線通訊設備、CDMA、WCDMA、LTE、WiMAX、汽車引擎控制系統、電子穩定程序控制系統等領域。

“TG-5021CE-38N 39.0000M3”愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為石英晶體諧振器更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 　愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.

愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的石英晶體振蕩器;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.

愛普生晶振,TG-5021CE晶振,3225晶振,溫補振蕩器，“TG-5021CE-38N 39.0000M3”日本進口EPSON品牌的這款晶振，是一款四腳貼片型金屬表面的有源晶振，最大的特點就是它帶有溫度補償功能，并且精度很高，常用的是±2.0ppm，頻率范圍有10.000MHZ~40.000MHZ之間可以選擇，用在高端或者工業產品可以發揮TG-5021CE晶振優良的穩定性。

晶振型號/輸出類型	TG-5021CE晶振,溫補晶振
晶振類型	TCXO振蕩器
占空比	45 % ~ 55 %
振蕩模式	基本/第三泛音
電源電壓	2.8V
頻率范圍2	25.000MHZ-175.000MHZ
頻率穩定度	±2.0ppm
工作溫度	-40~+85℃
保存溫度	-30~+85℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	3 ms Max.
相位抖動（12千赫?20兆赫）	0.6 ps Max.
老化率	±1.5ppm /年最大。

“TG-5021CE-38N 39.0000M3”噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致石英振蕩器引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致進口溫補晶振非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致石英晶振無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

TG-5021CE晶振：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
TG-5021CE

（2）抗低,電容負載
型號：
TG-5021CE

（3） TTL 負載
型號：
TG-5021CE

（4） LV-PECL 負載
型號：
TG-5021CE

（5）LV-PECL 負載
型號：
TG-5021CE

（6） LV-PECL 負載
型號：
TG-5021CE

（7） LVDS 負載
型號：
TG-5021CE

（8） HCSL 負載
型號：
TG-5021CE
