- 規格型號：23988086
- 頻率：8.000MHZ~50.000MHZ
- 尺寸：6.0*3.5*1.0mm 詳細資料請查看PDF
- 產品描述：廣泛用于筆記本電腦,"XROAAAAANF-24.000000"無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
泰藝晶振,XR晶振,6035晶振,泰藝晶體諧振器,XROAAAAANF-24.000000
泰藝晶振,XR晶振,6035晶振,泰藝晶體諧振器"XROAAAAANF-24.000000"
參數:頻率范圍8.000MHZ-50.000MHZ
激勵電平: 10μW (Max.300μW )
負載電容:7PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±10ppm
捆包范圍：1000pcs/reel
尺寸：中等大小6.0*3.5*1.0mm
應用：USB接口，智能手機，導航儀，移動互聯網，車載遙控器，U盤，藍牙耳機，兒童智能玩具等數碼產品。
泰藝電子立基臺灣，在美國與中國大陸均設有生產據點，營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地，客戶遍及汽車產業、消費性電子、信息產業、"XROAAAAANF-24.000000"通訊產業與通訊基礎產業。經由四十年的持續努力，泰藝晶振已是石英頻率解決方案的世界知名廠商。泰藝遍布全球的服務據點能為客戶提供最優質的服務與技術咨詢。

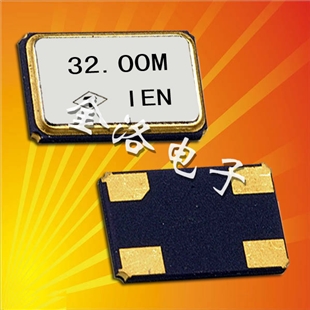

泰藝晶振,XR晶振,6035晶振,泰藝晶體諧振器，來自于臺灣的四腳貼片晶振，尺寸為6035mm的中大型體積，擁有+/-10ppm，7PF的負載電容，以及8.000MHZ~50.000MHZ的中頻，"XROAAAAANF-24.000000"讓XR晶振成為一款高穩定，高品質的無源石英晶體諧振器，振動時能抵抗住-40℃~+85℃范圍內的高低溫，可供多種不同的電子產品使用。
| 泰藝晶振型號 | XR晶振,手機晶振 |
| 頻率范圍 | 8.000MHZ~80.000MHZ |
| 頻率公差(25℃) | ±10ppm |
| 頻率穩定度超過工作溫度范圍 | ±5ppm,±10ppm,±15ppm,±20ppm 可指定 |
| 操作溫度范圍 | -40~+ 85℃，可指定 |
| 并聯電容CO | 3pF Max. |
| 驅動電平 | 10μW（μW300典型） |
| 負載電容 | 7pF,可指定 |
| 老化（25℃） | ±3ppm /年最大。 |
| 存儲溫度范圍 | -55~+125℃ |

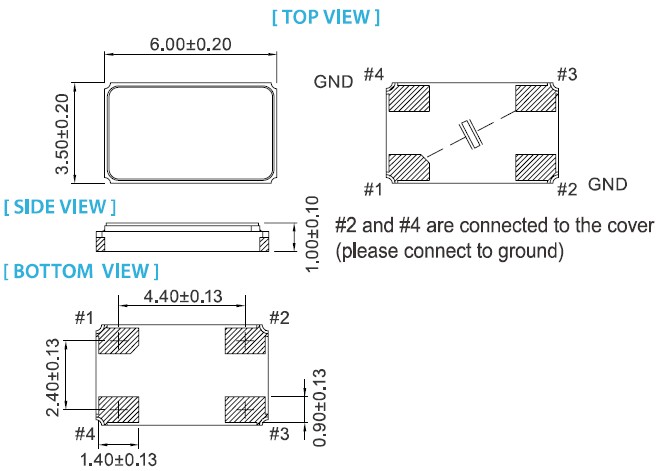

.jpg)
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶體產品設計可最小化這種機械振動的影響，我們推薦"XROAAAAANF-24.000000"事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存石英晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接"XROAAAAANF-24.000000"晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD晶振使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
1. 驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，"XROAAAAANF-24.000000"
Re表示振蕩器的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在貼片晶振振蕩電路中提供足夠的負極電阻，"XROAAAAANF-24.000000"否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，"XROAAAAANF-24.000000"可能會導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
頻率和負載電容特征圖器
振蕩回路參數設置參考
頻率和負載電容特征圖器
振蕩回路參數設置參考
