溫補晶振,貼片晶振,石英晶振,KT2520晶振

規格型號：98848356
頻率：16.368MHZ-38.400MHZ
尺寸：2.5*2.0*0.8mm 詳細請查看PDF資料
PDF
產品描述：廣泛應用于數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品.

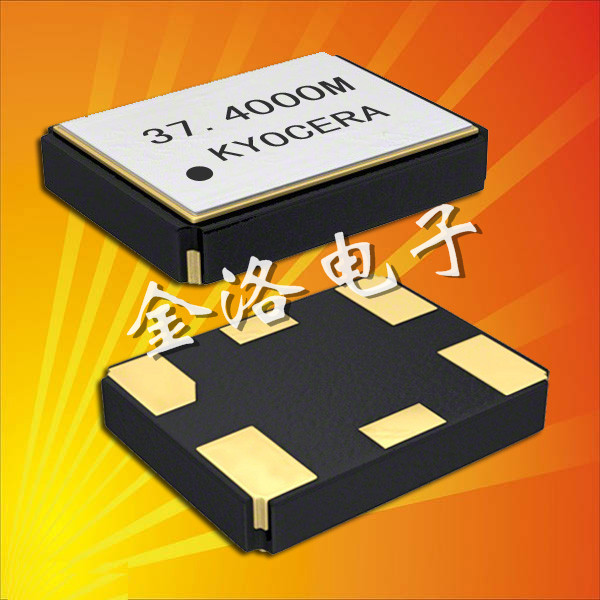

溫補晶振,貼片晶振,石英晶振,KT2520晶振，是2520mm貼片型六腳有源石英晶振，是較為常用的一款，它可以在零下30度和正85度等極端惡劣的環境下保持振動的性能，并能將溫度牢牢的控制在+/-0.5PPM，發揮出優良的穩定性，因此KT2520F晶振可用于較為高端的電子和數碼領域，自被投入使用以來，一直廣受好評，擁有高信賴性。

京瓷晶振型號/輸出類型	KT2520F晶振,溫補晶體振蕩器
晶振類型	TCXO振蕩器
輸出電平	10pF
振蕩模式	基本/第三泛音
電源電壓	1.8V
頻率范圍	16.368MHZ~38.400MHZ
頻率穩定度	±0.5ppm
工作溫度	-30~+ 85℃
保存溫度	-40~+ 85℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

　　電源電壓范圍：1.8V?2.8V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的石英晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

1.驅動能力
驅動能力說明溫補振蕩器單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

振蕩回路參數設置參考

1:機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管貼片晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
3:存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存SMD晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致京瓷晶振卷帶受到損壞。
