首頁溫補晶振溫補晶振,貼片晶振,亞陶晶振,7050晶振

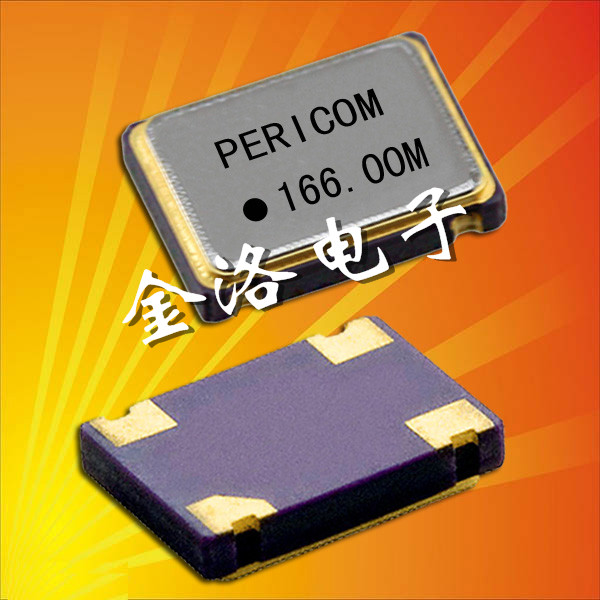

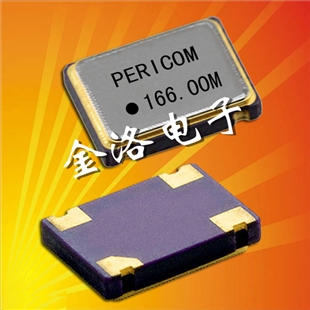

溫補晶振,貼片晶振,亞陶晶振,7050晶振

規格型號：10587439
頻率：16.000MHZ~67.000MHZ
尺寸：7.0*5.0*1.8mm 詳細資料請查看PDF
PDF
產品描述：主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,,PC和LCDM等高端數碼領域.

亞陶晶振,MN晶振,7050晶振,進口晶體振蕩器
參數:頻率范圍16.000MHZ-67.000MHZ
電源電壓: 2.5V
負載電容: 15PF
工作溫度: -20℃~+70℃
保存溫度: -55℃~+125℃
精度 ±20ppm、±30ppm、±50ppm
輸出方式：CMOS
尺寸：大體積振蕩器7.0*5.0*1.8mm
應用：電源管理設備，接口連接器，封包交換器，監控視頻頭，數字影像設備，以太網，集成系統模塊，智能多用途家居模塊。

我們是一家專為計算、通訊與消費產品市場提供集成化連接、先進時頻和信號完整性解決方案的、快速增長的晶振公司。我們的技術為高帶寬、高速串行連接協議所引起的挑戰提供了系統設計解決方案。我們專注于提供能夠實現更好、更快并且更可靠的信號連接的解決方案，這種專注已經造就了我們多樣化的硅芯片、石英晶體及晶體振蕩器產品組合都是完全集成與兼容的，以發揮高速信號的最大潛能。

亞陶晶振,MN晶振,7050晶振,進口晶體振蕩器，是一款普通有源貼片型臺灣進口晶振，與其他同款型的晶振一樣擁有高精度，以及高電平（1），低電平（0），高阻態（Z）三態功能，可對應自動貼片機高效自動安裝，滿足無鉛焊接高溫回流溫度曲線要求，所以MN晶振也是一款耐高溫晶振，適合用在野外定時定位一類的產品上。

晶振型號/輸出類型	MN晶振系列,亞陶石英晶振
晶振類型	OSC振蕩器
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	2.5V
頻率范圍2	16.000MHZ-67.000MHZ
頻率穩定度	±20ppm、±30ppm、±50ppm
工作溫度	-20~+70℃
保存溫度	-55~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致貼片晶振無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當壓電石英晶體振蕩器波形經過的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

MN系列：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
MN

（2）抗低,電容負載
型號：
MN

（3） TTL 負載
型號：
MN

（4） LV-PECL 負載
型號：
MN

（5）LV-PECL 負載
型號：
MN

（6） LV-PECL 負載
型號：
MN

（7） LVDS 負載
型號：
MN

（8） HCSL 負載
型號：
MN
