Quartz Crystal的"Q"值到底有什么意義?
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2019年02月15
Q-因子就是我們常說的“Q值”，在很多與石英晶振相關的論文當中，經過會提到這個“Q”值，那么到底什么是“Q”值呢？而“Q”值之于Quartz Crystalr有多大的意義和重要性。想要了解某件事或物，那么就要從認識開始，接下來是金洛鑫電子為大家搜集的，有關于“Q”值的定義和相關的其它說明。
品質因數（Q）：

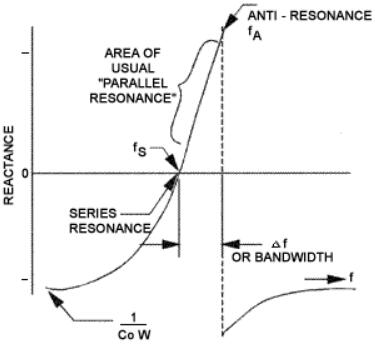

用于確定單位相對質量或操作效率的度量。在石英晶體諧振器中，運動電感或電容的電抗除以運動電阻（參見下面的有用公式）晶體的最大可達到的短暫穩定性取決于“Q”值。在圖7中，串聯頻率和并行頻率之間的間隔稱為帶寬。隨著帶寬變小，“Q”值上升，電抗斜率變得更陡峭。外部電路元件的電抗變化對高“Q”晶體的影響較小（“可拉性”較小），因此具有更多的短期穩定性。
動態電容（C1）：
說明單元機械彈性的電子等效性。有關計算方法的有用方程式，請參見下文。

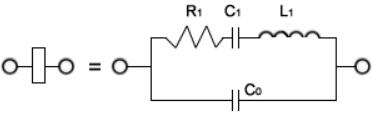

等效電路：
等效電路（如圖A所示）描述了以其固有諧振頻率工作的石英晶體單元的電活動。并聯電容（Co）表示晶體電極的電容加上支架和引線的電容。R1，C1和L1構成晶體的“運動臂”，并被稱為運動參數。運動電感（L1）代表晶體單元的振動質量。運動電容（C1）代表石英的彈性，電阻（R1）代表石英內發生的體積損失。

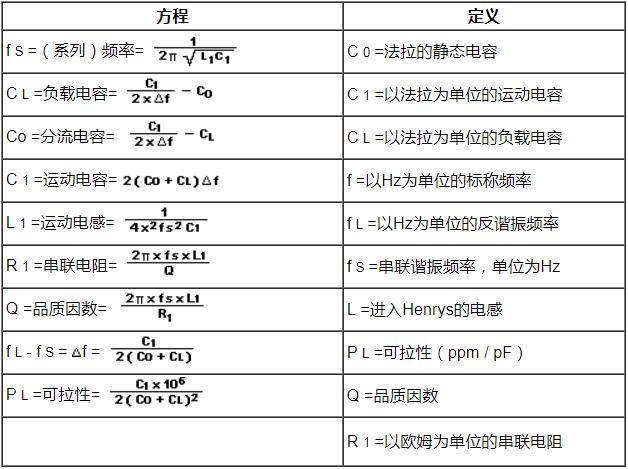

有用的方程：
運動阻力：
也稱為等效串聯電阻。等效串聯電阻是諧振器等效電路的電阻元件（R1）。（參見下面的等效電路）該電阻表示固有諧振頻率下晶體的等效阻抗（串聯諧振）ESR由晶體阻抗（CI）測量儀測量。
ESR值通常表示為以歐姆表示的最大值。ESR值隨頻率，操作模式，支架類型，晶體板尺寸，電極尺寸和安裝結構而變化。
值得注意的是，AT-帶狀晶體設計在給定頻率下的ESR值通常高于標準（圓形空白）設計的ESR值。這在較低頻率下變得更加重要。當從串聯諧振通孔HC-49/U型無源晶振轉變為利用AT帶晶體的較小表面安裝型時，可以考慮由不同切口產生的ESR值的差異。
當電阻值達到某一點時，ESR變得至關重要，因為振蕩器電路無法充分驅動晶體。可能會導致啟動緩慢或不需要的操作模式。
以上資料均來自Oscilent晶振公司，從去年來自，金洛鑫電子開始接受Oscilent Crystal產品的訂單，在最短的時間內為客戶供應其原裝正品，有需要相關產品信息可聯系我司業務，訂購熱線：0755-27837162，咨詢QQ：657116624，或者撥打手機：13510569637。通過以上聯系方式，或快速獲知Oscilent晶振的產品資料，價格和交期。
品質因數（Q）：
用于確定單位相對質量或操作效率的度量。在石英晶體諧振器中，運動電感或電容的電抗除以運動電阻（參見下面的有用公式）晶體的最大可達到的短暫穩定性取決于“Q”值。在圖7中，串聯頻率和并行頻率之間的間隔稱為帶寬。隨著帶寬變小，“Q”值上升，電抗斜率變得更陡峭。外部電路元件的電抗變化對高“Q”晶體的影響較小（“可拉性”較小），因此具有更多的短期穩定性。
說明單元機械彈性的電子等效性。有關計算方法的有用方程式，請參見下文。
等效電路：
等效電路（如圖A所示）描述了以其固有諧振頻率工作的石英晶體單元的電活動。并聯電容（Co）表示晶體電極的電容加上支架和引線的電容。R1，C1和L1構成晶體的“運動臂”，并被稱為運動參數。運動電感（L1）代表晶體單元的振動質量。運動電容（C1）代表石英的彈性，電阻（R1）代表石英內發生的體積損失。
也稱為等效串聯電阻。等效串聯電阻是諧振器等效電路的電阻元件（R1）。（參見下面的等效電路）該電阻表示固有諧振頻率下晶體的等效阻抗（串聯諧振）ESR由晶體阻抗（CI）測量儀測量。
ESR值通常表示為以歐姆表示的最大值。ESR值隨頻率，操作模式，支架類型，晶體板尺寸，電極尺寸和安裝結構而變化。
值得注意的是，AT-帶狀晶體設計在給定頻率下的ESR值通常高于標準（圓形空白）設計的ESR值。這在較低頻率下變得更加重要。當從串聯諧振通孔HC-49/U型無源晶振轉變為利用AT帶晶體的較小表面安裝型時，可以考慮由不同切口產生的ESR值的差異。
當電阻值達到某一點時，ESR變得至關重要，因為振蕩器電路無法充分驅動晶體。可能會導致啟動緩慢或不需要的操作模式。
以上資料均來自Oscilent晶振公司，從去年來自，金洛鑫電子開始接受Oscilent Crystal產品的訂單，在最短的時間內為客戶供應其原裝正品，有需要相關產品信息可聯系我司業務，訂購熱線：0755-27837162，咨詢QQ：657116624，或者撥打手機：13510569637。通過以上聯系方式，或快速獲知Oscilent晶振的產品資料，價格和交期。
