村田陶瓷諧振器常見問題和特點說明
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2019年07月12
我們都知道日本村田制造所是一家專業的陶瓷諧振器制造商,一直以來村田諧振器在我國的地位幾乎沒有任何廠家可以撼動,成為除國產之外,使用次數最多,口碑影響最深的進口陶瓷晶振品牌.針對眾多用戶對村田陶瓷晶體提出的一些常見的疑問,村田制造所提供部分問答的回答,以及特點的講解.
問:請解釋汽車級CERALOCK之間的差額和消費檔次.
答:汽車電子晶振CERALOCK具有高可靠性和可用于寬溫度范圍,并在制造管理更嚴格的控制.它符合客戶要求的質量,如符合ISO/TS16949的PPAP.
問:輸入電壓和信號是否有限制?
答:下表顯示的最大額定值CERALOCK的關于輸入電壓和信號.請使用CERALOCK在下列條件下.
最高評級

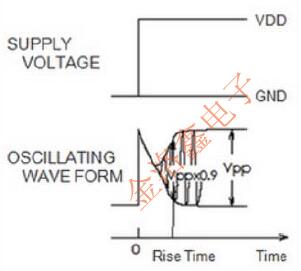

問:請解釋’振蕩啟動時間’CERALOCK的.
答:’振蕩啟動時間’表示振蕩開始從IC激活時的瞬態狀態移動的時間段.村田定義為在穩態條件下達到90％振蕩水平的時間.

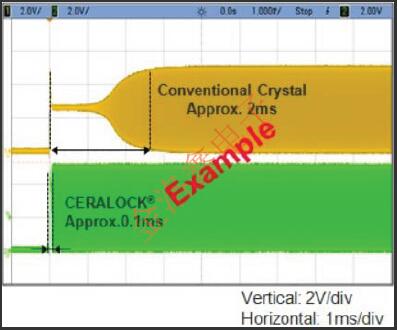

‘振蕩啟動時間’主要是振蕩電路設計的函數,通常’振蕩開始時間’CERALOCK的®比傳統晶振快10倍以上.

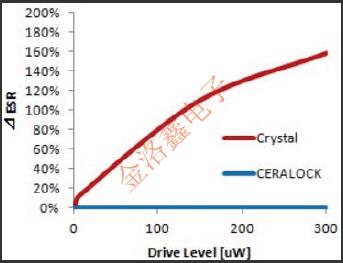

問:是否有必要考慮CERALOCK驅動電平®?
答:驅動電平的變化對CERALOCK小的影響®,所以沒有必要考慮CERALOCK驅動電平®.

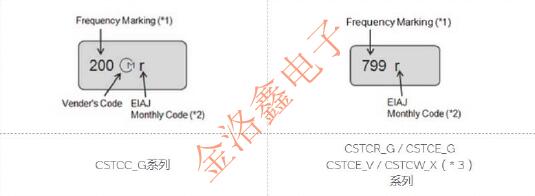

問:標記的含義是什么?
答:它們顯示了頻率標記和EIAJ月度代碼.頻率標記的符號系統隨系列而變化.請參考下圖.
*1:頻率標記
下表顯示了村田陶瓷晶振頻率標記的典型示例.
關于其他頻率,請參閱各規格或與供應商聯系.

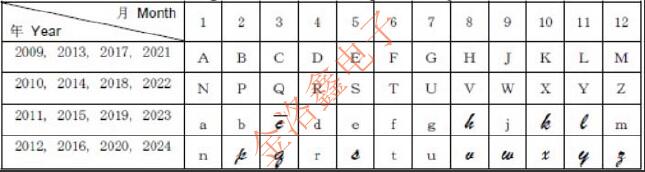

*2:EIAJ月度代碼
注)一個周期(A到z):四年
*3:CSTCW系列
不推薦用于新設計.我們正在評估停止生產此項目的時間表.

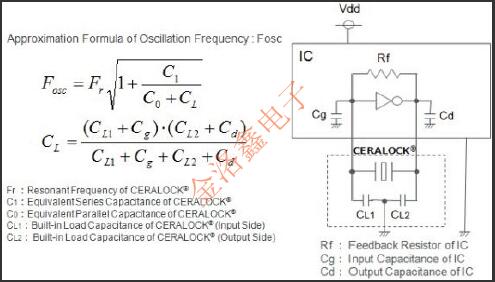

問:為什么當CERALOCK頻率相關性發生®被安裝在相反的方向?
答:CERALOCK®具有兩個內置的負載內的電容器,CL1在輸入側和CL2在輸出側.CL1和CL2的電容值不完全相等.振蕩頻率:Fosc由下式近似.當CERALOCK®被安裝在相對的一側,內置負載電容器C1的位置L1和CL2被切換.由于CL1和CL2的電容值的差異,發生頻率相關.

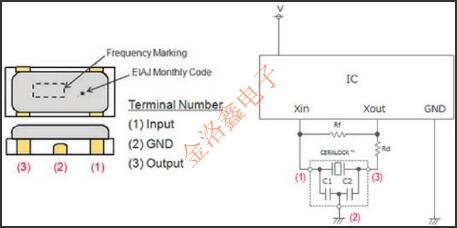

問:是否CERALOCK®有方向?
答:CERALOCK®有方向.請將輸入端子(1)連接到IC的XIN,將輸出端子(3)連接到XOUT.將元件放在頻率標記可讀的方向時,端子號應為左邊的(3)(2)(1).
問:是否有任何問題,如果CERALOCK®安裝在相反的方向?
答:在安裝CERALOCK的情況下®在相反的方向上,可能會出現頻率的相關性的最大0.1％.緊公差系列的定制部分是通過調整客戶PCB上的頻率來實現的.但是,如果將其置于相反方向,則可能無法滿足所需的頻率容差,當你安裝CERALOCK請注意安裝方向®您的PCB上.
問:請解釋汽車級CERALOCK之間的差額和消費檔次.
答:汽車電子晶振CERALOCK具有高可靠性和可用于寬溫度范圍,并在制造管理更嚴格的控制.它符合客戶要求的質量,如符合ISO/TS16949的PPAP.
問:輸入電壓和信號是否有限制?
答:下表顯示的最大額定值CERALOCK的關于輸入電壓和信號.請使用CERALOCK在下列條件下.
最高評級
| 項目 | 規格 |
| 直流電壓 | 最大DC6V |
| 交流電壓 | 最大15Vp-p |
| 耐電壓 | DC100V最大,最多5秒 |
答:’振蕩啟動時間’表示振蕩開始從IC激活時的瞬態狀態移動的時間段.村田定義為在穩態條件下達到90％振蕩水平的時間.
答:驅動電平的變化對CERALOCK小的影響®,所以沒有必要考慮CERALOCK驅動電平®.
答:它們顯示了頻率標記和EIAJ月度代碼.頻率標記的符號系統隨系列而變化.請參考下圖.
下表顯示了村田陶瓷晶振頻率標記的典型示例.
關于其他頻率,請參閱各規格或與供應商聯系.
| 系列 | 說明 | 例 |
|
CSTCC_G CSTCR_G |
我們標記頻率的第二個小數位而沒有小數點. |
2.000MHz→200 6.000MHz→600 |
| CSTCE_G | 我們標記頻率的第一個小數位而沒有小數點.但是當頻率的整數部分是2位數時,我們用字母替換數字.10→X,11→Y,12→Z. |
8.000MHz→80 10.000MHz→X0 |
|
CSTCE_V CSTCW_X(*3) |
我們將代碼標記為頻率.沒有規律性.請參考組件規范. |
20.000MHz→E 24.000MHz→J |
標記制造月份和年份的代碼
*3:CSTCW系列
不推薦用于新設計.我們正在評估停止生產此項目的時間表.
問:為什么當CERALOCK頻率相關性發生®被安裝在相反的方向?
答:CERALOCK®具有兩個內置的負載內的電容器,CL1在輸入側和CL2在輸出側.CL1和CL2的電容值不完全相等.振蕩頻率:Fosc由下式近似.當CERALOCK®被安裝在相對的一側,內置負載電容器C1的位置L1和CL2被切換.由于CL1和CL2的電容值的差異,發生頻率相關.
答:CERALOCK®有方向.請將輸入端子(1)連接到IC的XIN,將輸出端子(3)連接到XOUT.將元件放在頻率標記可讀的方向時,端子號應為左邊的(3)(2)(1).
答:在安裝CERALOCK的情況下®在相反的方向上,可能會出現頻率的相關性的最大0.1％.緊公差系列的定制部分是通過調整客戶PCB上的頻率來實現的.但是,如果將其置于相反方向,則可能無法滿足所需的頻率容差,當你安裝CERALOCK請注意安裝方向®您的PCB上.
