基于Cardinal振蕩器的時鐘穩定性測量數據
Cardinal Components公司位于美國弗吉尼亞州的百老匯街,是1986年創立的,至今已經有34年之久,是一家專注于晶體,振蕩器,溫補晶振,壓控晶振等頻率控制元器件的制造商.幾十年來,Cardinal晶振公司提供超過20億顆的壓電器件,掌握多項核心技術和工藝加工,由于注重有源晶振模塊的發展和創新.關于時鐘抖動和晶體穩定性,Cardinal公司有自己的獨特的測量方式.
抖動和定時分析(JTA)選項提供了用于測量貼片振蕩器的長期,短期和環境穩定性的所有參數和功能.抖動跟蹤功能包括周期,頻率,周期到周期,占空比,事件和時間間隔誤差.這些函數中的每一個都繪制為時間的函數.此外,匹配參數還提供這些測量的直方圖和趨勢圖的數據.
圖1顯示了使用時間間隔誤差(Jintvl)的JitterTrack來表征20MHz振蕩器在1ms測量窗口內的穩定性.該Cardinal溫補振蕩器非常穩定,在測量窗口范圍內,我們正在測量低于100ps理想周期的誤差.換句話說,振蕩器的相位正在漂移.時間間隔誤差實質上是測量輸入信號的相位誤差.頻率或周期的抖動跟蹤更適合于測量在整個測量間隔內頻率發生變化的振蕩器.

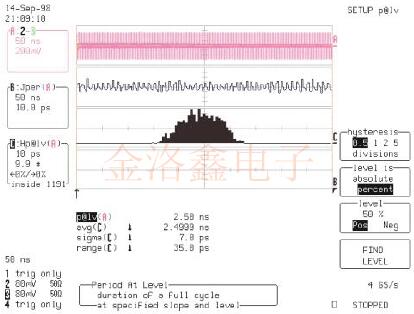

圖2-測量振蕩器的短期穩定性
可以使用相同的工具評估晶振環境穩定性,通過選擇其他Jitter Track參數,可以確定寬度,時間間隔誤差,占空比,頻率或周期間抖動.

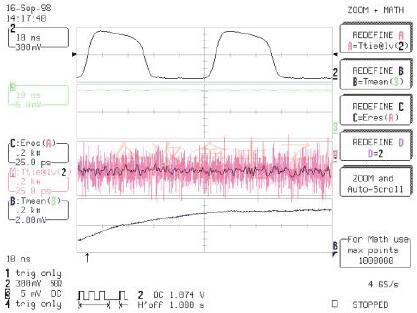

圖3-溫度變化時測量20MHz振蕩器的穩定性
圖3說明了這種類型的測量.下部跡線是包含振蕩器的外殼內溫度的趨勢圖.校準溫度探頭以每攝氏度產生1mV.跡線A是水平上的時間間隔誤差趨勢.軌跡A的平滑版本疊加在其頂部,以顯示時間間隔錯誤的主題變化.所有這些趨勢圖都包含2000個測量值.觸發釋抑用于每秒進行一次測量.趨勢包含2000秒的數據,顯示石英晶體振蕩器的預熱.
時間間隔誤差的趨勢表明溫度變化約8攝氏度時峰峰值變化約為+/-100ps.請注意,溫度與時間間隔誤差之間沒有明顯的關系.這些測量結果表明力科JTA封裝的測量和分析能力如何,以長記憶為輔,可用于表征振蕩器的長期,短期和環境穩定性.
基于Cardinal振蕩器的時鐘穩定性測量數據
Cardinal Components公司位于美國弗吉尼亞州的百老匯街,是1986年創立的,至今已經有34年之久,是一家專注于晶體,振蕩器,溫補晶振,壓控晶振等頻率控制元器件的制造商.幾十年來,Cardinal晶振公司提供超過20億顆的壓電器件,掌握多項核心技術和工藝加工,由于注重有源晶振模塊的發展和創新.關于時鐘抖動和晶體穩定性,Cardinal公司有自己的獨特的測量方式.
抖動和定時分析(JTA)選項提供了用于測量貼片振蕩器的長期,短期和環境穩定性的所有參數和功能.抖動跟蹤功能包括周期,頻率,周期到周期,占空比,事件和時間間隔誤差.這些函數中的每一個都繪制為時間的函數.此外,匹配參數還提供這些測量的直方圖和趨勢圖的數據.
圖1顯示了使用時間間隔誤差(Jintvl)的JitterTrack來表征20MHz振蕩器在1ms測量窗口內的穩定性.該Cardinal溫補振蕩器非常穩定,在測量窗口范圍內,我們正在測量低于100ps理想周期的誤差.換句話說,振蕩器的相位正在漂移.時間間隔誤差實質上是測量輸入信號的相位誤差.頻率或周期的抖動跟蹤更適合于測量在整個測量間隔內頻率發生變化的振蕩器.

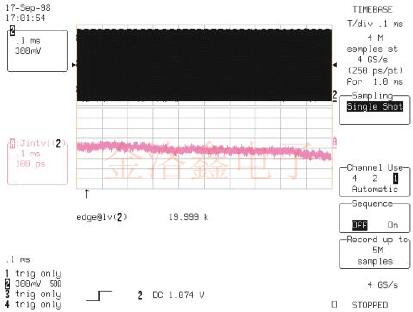

圖1-使用水平的時間間隔誤差來測量高精度時鐘的長期時鐘穩定性
圖2-測量振蕩器的短期穩定性
圖3-溫度變化時測量20MHz振蕩器的穩定性
時間間隔誤差的趨勢表明溫度變化約8攝氏度時峰峰值變化約為+/-100ps.請注意,溫度與時間間隔誤差之間沒有明顯的關系.這些測量結果表明力科JTA封裝的測量和分析能力如何,以長記憶為輔,可用于表征振蕩器的長期,短期和環境穩定性.
