用于極窄帶的低損耗IF SAW濾波器
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2019年03月23
從上個世紀90年代開始，SAW濾波器一直被廣泛用于各種數碼電子，家用電器，遙控器，音頻/視頻，廣播等領域，從插件型到貼片濾波器，都在隨著時代而變化。聲表面濾波器也擁有了更高的頻率，極窄帶是一種網絡接入方式，現在市面上流行極窄帶，高速的網絡接入速度。SAW濾波器應用到極窄帶中有著非常深遠的意義，是極窄帶和極窄帶物聯網不可缺少的一種電子元器件。
多年來，10至30KHz帶寬（4至6極）的20至45MHz單片晶體濾波器（MCF）主導了AMPS等模擬蜂窩系統的IF濾波段。如今，趨勢是推高IF頻率以幫助抑制由于混頻引起的圖像和雜散，以及RF載波中發射和接收頻帶的連續變窄以支持更多信道（例如，AMPS頻帶從20MHz擴展到幾年前的25MHz以及目前GSM向EGSM的擴展）。高于45MHz的MCF除了易碎外，制造成本也很高。只有一家來自日本的公司使用倒置臺面石英晶體諧振器技術持續將MCF推向更高的頻率。

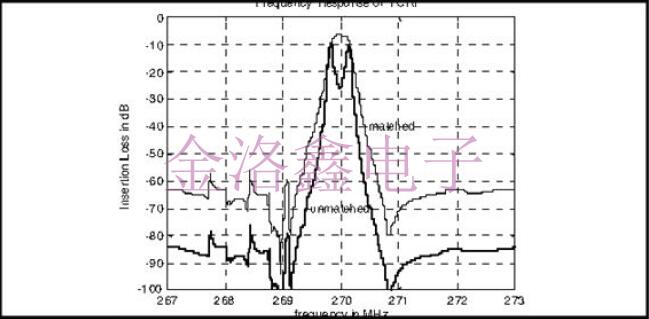

圖3.IF應用的4極TCRF設計
采用4極橫向耦合諧振濾波器設計（TCRF，圖3）的窄通道模擬系統（如AMPS應用）的低損耗IF SAW濾波器在80MHz左右現已廣泛應用。除了低損耗（6至10dB）之外，這些濾波器在混合階段后抑制圖像時具有出色的抑制性能。它還被用作早期窄帶尋呼機中200和300MHz之間的RF前端聲表面濾波器，允許直接轉換為455KHzIF頻率，而無需通過21.4MHz的第一IF頻率。由于帶寬非常窄，石英SAW基板專門用于最大限度地減少由于溫度引起的頻率漂移。標準頻率為82.2,83.16,85.05,86.85和90MHz。13.3x6.5x1.3mm3,15.4x6.5x1.5mm3和其他LCC被廣泛使用。這些來自日本和歐洲的“標準”過濾器有許多供應商。
應用：
數字蜂窩系統中的IF濾波通常需要更寬的帶寬和嚴格的延遲特性。單相單向橫向SAW濾波器（SPUDT）是用于實現數字系統帶寬和延遲要求的少數設計之一。SPUDT設計通過在傳感中心和反射中心之間設置一定的相移（±45°或±135°），巧妙地將電力傳輸從電氣端口引導至前向聲學端口。當電端口匹配開始時，插入損耗將減少（圖4）。隨著聲學反射和壓電再生開始抵消，三重傳輸回聲也將減小（反射系數降低）。

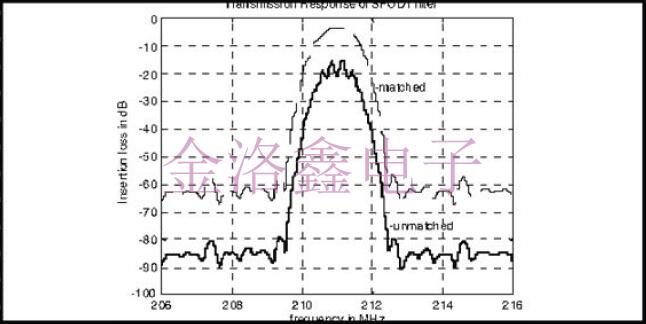

圖4.IF應用程序的SPUDT設計
與僅具有轉換功能的傳統橫向濾波器設計相比，SPUDT設計的挑戰現在必須正確地考慮反射功能。低損耗RF SAW濾波器部分中描述的串聯CRF設計也可用于提供比IF應用中的SPUDT設計更寬的帶寬（圖5）。表3比較了它們的應用和性能。根據要求，可提供LCC中具有5x5mm2至19x6.5mm2足跡的器件。
類似于AMPS（或IS-54）等模擬系統，我們開始在一些流行的數字無線終端中看到標準化的IF頻率（例如，GSM為71MHz，DECT為110.592MHz，PDC為130MHz，PHS為248.45MHz）等人。與低損耗RFSAW濾波器相同，這些標準低損耗IF的供應商。
目前濾波器也有了非常大的變化，貼片型SAW Filter漸漸開始代替?zhèn)鹘y(tǒng)的TO-39，F(xiàn)11等插件濾波器。深圳金洛鑫電子自主研發量產的3.0*3.0mm濾波器，5.0*3.5mm濾波器，R315M濾波器，TO-39濾波器，R433M濾波器，R433.92M濾波器，低頻38M濾波器等，多年來深受用戶的歡迎，可應用幾十種不同的產品身上，咨詢訂購電話：0755-27837162。
多年來，10至30KHz帶寬（4至6極）的20至45MHz單片晶體濾波器（MCF）主導了AMPS等模擬蜂窩系統的IF濾波段。如今，趨勢是推高IF頻率以幫助抑制由于混頻引起的圖像和雜散，以及RF載波中發射和接收頻帶的連續變窄以支持更多信道（例如，AMPS頻帶從20MHz擴展到幾年前的25MHz以及目前GSM向EGSM的擴展）。高于45MHz的MCF除了易碎外，制造成本也很高。只有一家來自日本的公司使用倒置臺面石英晶體諧振器技術持續將MCF推向更高的頻率。
圖3.IF應用的4極TCRF設計
應用：
數字蜂窩系統中的IF濾波通常需要更寬的帶寬和嚴格的延遲特性。單相單向橫向SAW濾波器（SPUDT）是用于實現數字系統帶寬和延遲要求的少數設計之一。SPUDT設計通過在傳感中心和反射中心之間設置一定的相移（±45°或±135°），巧妙地將電力傳輸從電氣端口引導至前向聲學端口。當電端口匹配開始時，插入損耗將減少（圖4）。隨著聲學反射和壓電再生開始抵消，三重傳輸回聲也將減小（反射系數降低）。
圖4.IF應用程序的SPUDT設計
類似于AMPS（或IS-54）等模擬系統，我們開始在一些流行的數字無線終端中看到標準化的IF頻率（例如，GSM為71MHz，DECT為110.592MHz，PDC為130MHz，PHS為248.45MHz）等人。與低損耗RFSAW濾波器相同，這些標準低損耗IF的供應商。
目前濾波器也有了非常大的變化，貼片型SAW Filter漸漸開始代替?zhèn)鹘y(tǒng)的TO-39，F(xiàn)11等插件濾波器。深圳金洛鑫電子自主研發量產的3.0*3.0mm濾波器，5.0*3.5mm濾波器，R315M濾波器，TO-39濾波器，R433M濾波器，R433.92M濾波器，低頻38M濾波器等，多年來深受用戶的歡迎，可應用幾十種不同的產品身上，咨詢訂購電話：0755-27837162。
