你還在為晶振溫漂的事情而煩惱嗎？
來源：http://www.ytxiaoping.cn 作者：jinluodzkon 2015年05月21

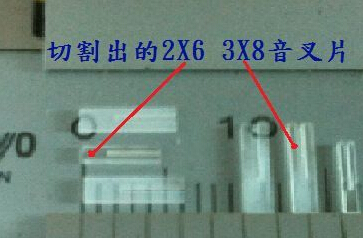

石英晶振俗稱水晶,成分為二氧化硅,具有“壓電效應”和極高的品質因數,被應用于各種振蕩電路,其頻率穩定度一般可以達到10-6~10-8數量級,甚至更高.然而其頻率精度受到石英晶體自身所固有的兩個特性影響:頻率牽引量(TS)和溫漂.頻率牽引量是描述石英晶體頻率精度隨著負載電容變化而變化的物理量,單位為PPM/PF.溫漂是描述晶體頻率精度隨著溫度的變化而變化的物理量,為石英晶體所固有的特性,其頻率溫度曲線與石英晶片的切型和切角有關.從用戶使用角度講,用戶沒法改變晶片的切角切型,卻很容易改變振蕩回流的負載,也正因此原因,客戶在使用石英晶體諧振器時,容易出現因負載不匹配造成的頻率漂移現象..jpg)
偏頭痛的是,設計線路板的工程師,在電路中使用晶振時,總會遇到大大小小的煩惱,例如一:晶振在電路中匹配不理想,影響使用效果；二:是晶振的溫度漂移太大,甚至影響產品的性能.目前在電子產品日新月異的今天,成本問題肯定是生產商考慮的重要因素,同樣對晶振的運用也會考慮到成本因素,因此工程師在設計電路時,因有源晶體振蕩器(俗稱鐘振)比普通無源諧振器價格高出5~10倍,從而更多地選擇使用無源的晶體運用到電路中；只有在一些高端產品如工控類、高速通信類產品才比較青睞使用有源晶振,因此就產生了以上常見的問題.究其原因,無源晶振的使用效果不僅取決于晶振本身的指標,還與振蕩電路的設計匹配關聯性極大,也常常出現匹配不理想的狀況.有源晶振是直接將晶體與鐘振IC“捆綁”封裝調試后,提供給用戶,避免了客戶端因晶體負載匹配不當,造成電路頻率漂移的麻煩,下面來淺談有源晶振(鐘振)是如何做到避免以上不良的.
鐘振之所具有高精度和高穩定度,原因在于鐘振內部使用了專業振蕩IC,已經在未對鐘振封裝前,通過對水晶片上的電極噴銀或者刻蝕等方式改變晶片厚度對晶體頻率進行微調,從而使振蕩電路輸出想要的目標頻率,避免了因負載不匹配造成的頻率漂移,提高了振蕩電路的精度.
石英晶振還有一個重要的特性——溫漂.所有的石英晶體材料做成的頻率器件,均有一定的溫漂.溫漂成為影響石英晶體諧振器及石英晶體振蕩器頻率精度的重要因素.溫補鐘振(TCXO),恒溫鐘振(OCXO),都是針對晶體的頻率溫度特性做相應的補償,頻率精度TCXO小于±2.5ppm,OCXO小于±10ppb(1ppb=10-3ppm),甚至更高.溫度補償,成為彌補石英晶體溫漂的重要手段.然而,市面上針對KHZ級別的溫補鐘振少之又少,其原因,我可以從晶體的切型方面分析.
AT切晶體頻率溫度曲線為三次曲線,呈躺著的“S”型曲線,隨著溫度的變化,溫漂呈“S”型軌跡變化,大致在-10℃和60℃時,有兩個“拐點”,即溫漂又會反方向拐回來.因此,只要控制好晶片的切角在一定的公差范圍內,那么保證兩個拐點溫漂在-40℃~85℃時不超過±30ppm并不是一件難事.然而,AT切晶體只針對MHZ頻率的晶體,如何轉換成32.768KHZ頻率？鐘振32.768KHZ通過分頻方式,便可以實現.如采用AT切16.777216MHZ晶體,通過512分頻,那么就可以得到想要的32.768KHZ頻率.鐘振實現對頻率的分頻并不困難,都集成在振蕩IC內部.因此,使用AT切MHZ分頻實現的32.768KHZ鐘振,在頻率溫度特性上,有很大的改良,在沒有進行溫度補償?shù)臅r候,-40℃~85℃條件下,溫度頻差保持在±30ppm甚至±20ppm都是可以實現的.
音叉32.768KHZ晶體頻率溫度曲線為二次拋物線,隨著工作溫度偏離常溫25℃越遠,溫漂也隨之變大,-10℃~60℃其溫漂達到將近50ppm,如按工業級-40℃~85℃計算,溫漂高達151ppm,難以適應工業級工作溫度范圍的電子產品,對其進行溫度補償也較為困難,因此,市面上針對32.768KHZ的TCXO很少,且價格極為昂貴.對于一般的消費類電子行業,如需工業級-40℃~85℃,且溫度頻差控制在±30ppm以內,使用普通音叉型32.768KHZ晶體,是無法滿足要求的.然而,如果能將晶片切型改為AT切的切型,那么工業級溫度頻差控制在±30ppm以內將不成問題.下面來了解一下AT切32.768KHZ鐘振是如何實現的.
以上提到鐘振的高精度和高穩定性,關鍵在于鐘振減少繁瑣的晶體負載匹配過程,且使用了專業的振蕩IC,提高了產品的穩定性.32.768KHZ鐘振,采用AT切MHZ晶片通過分頻方式,大大改良了產品的溫度頻差特性.然而,不得不指出,采用MHZ分頻做出的32.768KHZ在功耗上面會略比使用KHZ最為振蕩源的功耗會略大,一般工作輸入電流《0.5mA(3V),靜態消耗電流《10μA,功耗從實際測試上看,還是比較小的.因此,對32.768KHZ頻率有特定的溫度頻差要求的產品,不妨可以考慮一下鐘振32.768KHZ.
石英晶體元器件可大量用于電話終端機、程控交換機、移動電話、無線電話、傳呼機、傳真機、無線通信、微波通信、衛星通信、通信海纜工程和通信地纜工程.近幾年來移動通信作為中國信息產業的支柱產業得到了高速發展,據統計,1993年中國的移動電話用戶為1300萬戶,到1998年底已發展到2498萬戶,2000年已達到5000萬以上,2001年,中國的移動電話用戶將達到2億.而每部電話需要三種石英晶體產品,即溫度晶振、石英晶體元件及單元片晶體濾波器,因此石英晶體元器件的微型化和片式化將大大促進單機的小型化發展.目前中國蜂窩移動通信市場大部分被外國公司占領,而這些外國公司的基礎元器件也都是從外國直接采購的,其整機的國產化率比較低,國家每年要花費大量的外匯從國外進口基礎晶體元器件.
偏頭痛的是,設計線路板的工程師,在電路中使用晶振時,總會遇到大大小小的煩惱,例如一:晶振在電路中匹配不理想,影響使用效果；二:是晶振的溫度漂移太大,甚至影響產品的性能.目前在電子產品日新月異的今天,成本問題肯定是生產商考慮的重要因素,同樣對晶振的運用也會考慮到成本因素,因此工程師在設計電路時,因有源晶體振蕩器(俗稱鐘振)比普通無源諧振器價格高出5~10倍,從而更多地選擇使用無源的晶體運用到電路中；只有在一些高端產品如工控類、高速通信類產品才比較青睞使用有源晶振,因此就產生了以上常見的問題.究其原因,無源晶振的使用效果不僅取決于晶振本身的指標,還與振蕩電路的設計匹配關聯性極大,也常常出現匹配不理想的狀況.有源晶振是直接將晶體與鐘振IC“捆綁”封裝調試后,提供給用戶,避免了客戶端因晶體負載匹配不當,造成電路頻率漂移的麻煩,下面來淺談有源晶振(鐘振)是如何做到避免以上不良的.
鐘振之所具有高精度和高穩定度,原因在于鐘振內部使用了專業振蕩IC,已經在未對鐘振封裝前,通過對水晶片上的電極噴銀或者刻蝕等方式改變晶片厚度對晶體頻率進行微調,從而使振蕩電路輸出想要的目標頻率,避免了因負載不匹配造成的頻率漂移,提高了振蕩電路的精度.
石英晶振還有一個重要的特性——溫漂.所有的石英晶體材料做成的頻率器件,均有一定的溫漂.溫漂成為影響石英晶體諧振器及石英晶體振蕩器頻率精度的重要因素.溫補鐘振(TCXO),恒溫鐘振(OCXO),都是針對晶體的頻率溫度特性做相應的補償,頻率精度TCXO小于±2.5ppm,OCXO小于±10ppb(1ppb=10-3ppm),甚至更高.溫度補償,成為彌補石英晶體溫漂的重要手段.然而,市面上針對KHZ級別的溫補鐘振少之又少,其原因,我可以從晶體的切型方面分析.
AT切晶體頻率溫度曲線為三次曲線,呈躺著的“S”型曲線,隨著溫度的變化,溫漂呈“S”型軌跡變化,大致在-10℃和60℃時,有兩個“拐點”,即溫漂又會反方向拐回來.因此,只要控制好晶片的切角在一定的公差范圍內,那么保證兩個拐點溫漂在-40℃~85℃時不超過±30ppm并不是一件難事.然而,AT切晶體只針對MHZ頻率的晶體,如何轉換成32.768KHZ頻率？鐘振32.768KHZ通過分頻方式,便可以實現.如采用AT切16.777216MHZ晶體,通過512分頻,那么就可以得到想要的32.768KHZ頻率.鐘振實現對頻率的分頻并不困難,都集成在振蕩IC內部.因此,使用AT切MHZ分頻實現的32.768KHZ鐘振,在頻率溫度特性上,有很大的改良,在沒有進行溫度補償?shù)臅r候,-40℃~85℃條件下,溫度頻差保持在±30ppm甚至±20ppm都是可以實現的.
音叉32.768KHZ晶體頻率溫度曲線為二次拋物線,隨著工作溫度偏離常溫25℃越遠,溫漂也隨之變大,-10℃~60℃其溫漂達到將近50ppm,如按工業級-40℃~85℃計算,溫漂高達151ppm,難以適應工業級工作溫度范圍的電子產品,對其進行溫度補償也較為困難,因此,市面上針對32.768KHZ的TCXO很少,且價格極為昂貴.對于一般的消費類電子行業,如需工業級-40℃~85℃,且溫度頻差控制在±30ppm以內,使用普通音叉型32.768KHZ晶體,是無法滿足要求的.然而,如果能將晶片切型改為AT切的切型,那么工業級溫度頻差控制在±30ppm以內將不成問題.下面來了解一下AT切32.768KHZ鐘振是如何實現的.
以上提到鐘振的高精度和高穩定性,關鍵在于鐘振減少繁瑣的晶體負載匹配過程,且使用了專業的振蕩IC,提高了產品的穩定性.32.768KHZ鐘振,采用AT切MHZ晶片通過分頻方式,大大改良了產品的溫度頻差特性.然而,不得不指出,采用MHZ分頻做出的32.768KHZ在功耗上面會略比使用KHZ最為振蕩源的功耗會略大,一般工作輸入電流《0.5mA(3V),靜態消耗電流《10μA,功耗從實際測試上看,還是比較小的.因此,對32.768KHZ頻率有特定的溫度頻差要求的產品,不妨可以考慮一下鐘振32.768KHZ.
石英晶體元器件可大量用于電話終端機、程控交換機、移動電話、無線電話、傳呼機、傳真機、無線通信、微波通信、衛星通信、通信海纜工程和通信地纜工程.近幾年來移動通信作為中國信息產業的支柱產業得到了高速發展,據統計,1993年中國的移動電話用戶為1300萬戶,到1998年底已發展到2498萬戶,2000年已達到5000萬以上,2001年,中國的移動電話用戶將達到2億.而每部電話需要三種石英晶體產品,即溫度晶振、石英晶體元件及單元片晶體濾波器,因此石英晶體元器件的微型化和片式化將大大促進單機的小型化發展.目前中國蜂窩移動通信市場大部分被外國公司占領,而這些外國公司的基礎元器件也都是從外國直接采購的,其整機的國產化率比較低,國家每年要花費大量的外匯從國外進口基礎晶體元器件.
