ILSI超小型1612mm連續電源電壓范圍32.768kHz振蕩器
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2019年12月17
ILSI超小型1612mm連續電源電壓范圍32.768kHz振蕩器
32.768KHz系列的晶體振蕩器有著MHz振蕩器所沒有優勢,應用在高級時鐘系統里,它更加精準穩定,適合用于對時鐘設置要求較高的設備身上,屬于比較特殊的一種石英晶體振蕩器產品.美國ILSI晶振公司近期就成功開發,并推出了幾款32.768K晶體振蕩器型號,并且封裝尺寸都非常小輕薄,最小的一款只有1.6×1.2×0.7mm.而且電源電壓范圍是連續性的,從+1.8V到+3.3V,超低的工作電壓可使功耗更低.
ILSI晶振公司的ISM37系列是石英晶體振蕩器,可提供準確的32.768kHz LVCMOS輸出.這些系列具有2.0x1.6x0.8mm和1.6x1.2x0.7mm的緊湊尺寸,在-40℃至+85℃的工業工作范圍內具有±25ppm的可用頻率穩定性.
這些產品系列使設計工程師可以從其設計中省去單獨的32.768kHz手表晶體和相關的負載電容器,并將LVCMOS振蕩器功能整合為電路的單一封裝.該產品還具有在從1.8VDC到3.3VDC的離散行業標準電源電壓下具有低電流消耗的特點,并且具有1.62VDC到3.63VDC的連續電源電壓范圍選項.ISM37系列為設計工程師提供了LVCMOS輸出,準確的32.768K參考電壓,低電流消耗和連續電壓范圍選項的組合,從而為要求小尺寸的電池供電應用提供了準確的定時參考電壓.
需要32.768kHz定時設備的應用包括:
RTC參考時鐘
智能計量
工業控制
物聯網設備
可穿戴
電池管理
健康設備
系統時鐘源
技術特征:
低電流消耗
LVCMOS輸出邏輯
連續電源電壓范圍
緊湊的SMD晶振封裝
AT切割晶體的溫度穩定性特征
無需外部負載電容器
無鉛,符合RoHS和REACH
絕對最大限制
機械和焊盤布局尺寸(mm)
包裝信息:
端接值=e4(A超過W堿金屬而超過Ni)
端子電鍍厚度:
金(0.3µm至1.0µm),鎳(1.27µm至8.89µm)
環境指標:

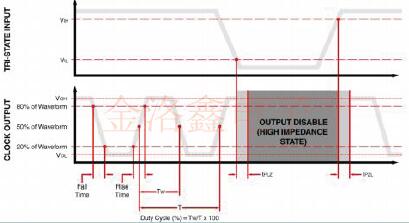

波形圖
焊劑回流曲線
單元向后兼容+240℃回流工藝
本文的目的就是為了給大家介紹這款,ILSI公司生產的32.768K石英振蕩子系列產品,可用來做參考,ILSI在歐美市場的地位,相當于KDS,EPSON,SEIKO,CITIZEN,TXC,HELE等品牌在我國市場的重要性.憑借優越的品質和好口碑,在這幾年進軍亞洲市場,獲得不俗的業績,國內已有部分廠家使用ILSI品牌的石英晶體和石英晶體振蕩器產品.
ILSI超小型1612mm連續電源電壓范圍32.768kHz振蕩器
32.768KHz系列的晶體振蕩器有著MHz振蕩器所沒有優勢,應用在高級時鐘系統里,它更加精準穩定,適合用于對時鐘設置要求較高的設備身上,屬于比較特殊的一種石英晶體振蕩器產品.美國ILSI晶振公司近期就成功開發,并推出了幾款32.768K晶體振蕩器型號,并且封裝尺寸都非常小輕薄,最小的一款只有1.6×1.2×0.7mm.而且電源電壓范圍是連續性的,從+1.8V到+3.3V,超低的工作電壓可使功耗更低.
ILSI晶振公司的ISM37系列是石英晶體振蕩器,可提供準確的32.768kHz LVCMOS輸出.這些系列具有2.0x1.6x0.8mm和1.6x1.2x0.7mm的緊湊尺寸,在-40℃至+85℃的工業工作范圍內具有±25ppm的可用頻率穩定性.
這些產品系列使設計工程師可以從其設計中省去單獨的32.768kHz手表晶體和相關的負載電容器,并將LVCMOS振蕩器功能整合為電路的單一封裝.該產品還具有在從1.8VDC到3.3VDC的離散行業標準電源電壓下具有低電流消耗的特點,并且具有1.62VDC到3.63VDC的連續電源電壓范圍選項.ISM37系列為設計工程師提供了LVCMOS輸出,準確的32.768K參考電壓,低電流消耗和連續電壓范圍選項的組合,從而為要求小尺寸的電池供電應用提供了準確的定時參考電壓.
需要32.768kHz定時設備的應用包括:
RTC參考時鐘
智能計量
工業控制
物聯網設備
可穿戴
電池管理
健康設備
系統時鐘源
技術特征:
低電流消耗
LVCMOS輸出邏輯
連續電源電壓范圍
緊湊的SMD晶振封裝
AT切割晶體的溫度穩定性特征
無需外部負載電容器
無鉛,符合RoHS和REACH
| 頻率范圍 | 32.768KHz | |
| 頻率公差 | ±15ppm,±20ppm,±30ppm,or±50ppm最大 | 在+25℃ |
| 頻率穩定度 | ±15ppm,±20ppm,±30ppm,or±50ppm最大 | 包括工作溫度范圍 |
| 工作溫度范圍 |
-20℃~+70℃ -30℃~+85℃ -40℃~+85℃ |
|
| 電源電壓(Vdd) | 1.8V,2.5V,2.8V,3.0V,3.3V或1.62V至3.63V | |
| 輸入電流 | 最大值30µA | 空載,Vdd=3.3V |
| 輸出邏輯類型 | LVCMOS | |
| 輸出驅動能力 | 最高15pF | |
| 老化 | 每年±3ppm | 在+25℃ |
| 占空比 | 50±5(％) | 在波形的50％處測量 |
| 上升/下降時間 | 最大200nSec | 從波形的10％到90％測量 |
| 輸出電壓邏輯高 | Vdd最小值的90％ | |
| 輸出電壓邏輯低 | Vdd最大值的10％ | |
| 輸入電壓邏輯高 | Vdd最小值的70％或不連接以啟用輸出 | |
| 輸入電壓邏輯低 | 最大Vdd的30％禁用輸出(高阻抗) | 禁用的輸出:高阻抗 |
| 待機電流 | 最大值3µA | Vdd=2.5V至3.3V |
| 啟動時間 |
最大7毫秒 最大10毫秒 |
Vdd=1.8V |
|
注意: ●除非另有說明,否則所有最小和最大限制都是在溫度和額定工作電壓(輸出為15pF)上指定的. ●建議在Vdd(焊盤4)和GND(焊盤2)之間使用0.1µF旁路電容,以最大程度地降低電源噪聲. |
||
| 儲存溫度范圍 | -55℃至+125℃ |
| 電源電壓范圍 | -0.3Vdc至Vdd+0.5Vdc |
| 靜電放電 | 最大2000伏 |
| 焊接溫度 | 最高260℃ |
| 結溫 | 最高150℃ |
| 注意:如果使用超出絕對最大額定值的零件,則可能導致內部損壞.該零件應在建議的工作條件下使用,否則,如果超出這些條件,則該零件的可靠性可能會受損. | |
端接值=e4(A超過W堿金屬而超過Ni)
端子電鍍厚度:
金(0.3µm至1.0µm),鎳(1.27µm至8.89µm)
環境指標:
| 機械沖擊 | MIL-STD-202,Method213 |
| 機械振動 | MIL-STD-202,Method204 |
| 耐焊接熱 | MIL-STD-202,Method210 |
| 可焊性 | J-STD-002 |
| 漏油 | MIL-STD-883,Method1014 |
| 細漏 | MIL-STD-883,Method1014 |
| 水分敏感性水平 | MSL1(+260℃) |
| Ts最大至t1(上升速率) | 3℃/秒以下 |
|
預熱 最低溫度(Ts分鐘) 溫度典型值(Ts典型值) 最高溫度(Ts最大值) 時間(Ts) |
150℃ 175℃ 200℃ 60至180秒 |
| Ramp-upTate(TL~Tp | 3℃/秒以下 |
|
維持以上時間 溫度(TL) 時間(TL) |
217℃ 60至150秒 |
| 峰值溫度(Tp) | 最高260℃,持續10秒 |
|
5℃以內的時間達到峰值 溫度(Tp) |
20至40秒 |
| 減速率 | 6℃/秒以下 |
| 調節25℃至峰值溫度 | 最多8分鐘 |
| 水分敏感性水平(MSL) | 1級 |
