最新陶瓷晶振分解解剖資料
來源：http://www.ytxiaoping.cn 作者：jinluodz 2013年07月11
.jpg)
猶記得小時候空閑得當之時，電視成了生活中的最重要的一部分，然而喜歡稀奇事物的我們，看著電視會同時用遙控器按開游戲，邊游戲邊看著電視中的劇情，忙的不亦樂乎。現在才知道遙控器中，藏著大秘密喲，里面有顆晶振，人們都稱為陶瓷諧振器。陶瓷諧振器用通俗易懂的話講就是陶瓷晶振，但陶瓷晶振別名又叫陶振，在中國晶振廠家最常的叫法則是如此。陶瓷晶振用專業術語來解釋，可能還是有很多人都聽不懂，若說說陶瓷晶振的使用范圍，可能對陶瓷晶振就不會陌生了。陶瓷種類很多，各具有不同的物、化性質及電特性，可用于制作多類元器件。利用其絕緣特性可制作陶瓷電容器；利用耐壓特性可制作陶瓷臭氯片；利用正溫度系數可制作PTC元件；利用電熱性能可制作陶瓷發熱體；利用壓電效應可制作濾波器、晶振及發音片等。
1．陶瓷晶振的結構
陶瓷晶振是以鋯鈦酸鉛為主要原料。采取一定配方參合微量稀有元素，制取壓電效應優良的陶瓷材料，再進行極化（單晶取向）處理和采用不同切型工藝制取方形陶瓷片，將其兩面蒸鍍銀層，然后嵌入裝有彈性電極的殼腔內進行密封，在外殼標記型號、參數，即制成陶瓷晶振，如圖所示。
2．陶瓷晶振的工作原理
陶瓷晶振的結構與瓷片電容的結構類似，但兩者的特性差別很大。電容器只具備充/放電特性，可以導通交流信號；陶瓷晶振由于制作材料具有壓電效應，只要加上了激勵電平，它就進入振動狀態，形成諧振和產生一定諧振頻率，并不是單純的充、放電。陶瓷晶振的這種特性完全等效于如下圖的LC諧振電路。這表明，陶瓷晶振與石英晶振的工作原理相同。
陶瓷晶振與石英晶振比較，石英晶振的性能更高，但陶瓷資源廣泛、價格低廉，因此陶瓷晶振更具有發展潛力。
3．陶瓷晶振的型號

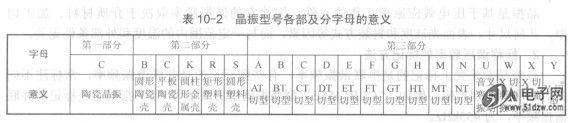

市面上，石英晶振與陶瓷晶振的型號都很多，并不統一。石英晶振與陶瓷晶振的型號命名也不相同。這里僅介紹陶瓷晶振犁號命名的主流方法，它由三個部分組成：第一部分用一個字母表示主稱；第二部分用一個字母表示封裝材料或外殼形狀；第三部分用一個字母表示介質的切型或振動方式，各部分字母及其意義見下列表格。
陶瓷晶振是根據他內部的芯片采用的“壓電陶瓷芯片材料”而得名，封裝一般采取塑封外形尺寸為7.5*9*3.5（單位：毫米），代表產品：455KHZ系列；還有一種是采取環氧樹脂和酚醛混合物作為包封材料，經過高溫固化形成為硬質陶瓷材料的外殼，一般為棕色和藍色，代表產品：ZTT4.0MHZ。陶瓷晶振頻率精度按照國際通用標準表示為：千分之三和千分之五。
