ILSI晶體振蕩器的布局與設計實踐報告
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2019年07月04
ILSI America LLC.公司專門為各大行業供應優質的頻率控制元器件產品,ILSI晶振公司自己開發,設計,生產的晶體和振蕩器,在國內外都擁有不錯的銷量.多年來通過探索和鉆研,累積許多用于頻率元件設計,布局與制造的技術和工藝,讓產品更具有獨特性,給廣大客戶留下更深刻的印象.在許多應用中,正確的去耦,旁路和電源噪聲降低非常重要,可確保振蕩器的最佳性能.常見的策略是將電容器放置在印刷電路板(PCB)上的高速器件附近.這種電容器有兩個重要功能:
-為組件提供瞬時電流
-減少通過系統傳播的噪音
-將電源噪聲分流到GND以下部分介紹了單端和差分晶振器件的去耦,旁路,噪聲抑制和電源條件建議.
解耦:

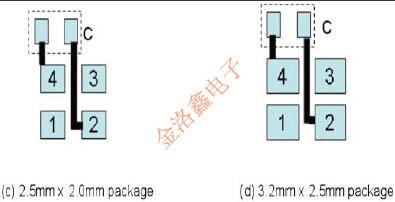

諸如石英晶體振蕩器的快速開關裝置對電源提出了很高的要求.高時鐘速率與快速上升時間(通常在1ns范圍內)相結合使得電源很難及時獲得所需電流.結果,器件的電源電壓將下降.為了確保設備始終可以獲得足夠的電荷,安裝去耦電容器作為本地儲存器.建議在振蕩器的VDD引腳和接地層之間使用0.1uF陶瓷去耦電容,用于單端和差分器件.圖1和圖2顯示了具有0603尺寸,0.1uF去耦電容C的4引腳振蕩器的樣本布局.圖1和圖2所示的所有走線都需要用阻焊層覆蓋.時鐘的引腳1可用于支持諸如輸出使能,待機,擴展禁用或VCMO控制之類的功能.
通過傳遞:
憑借當今的高處理器速度和數據速率,系統中存在相當大的噪聲.時鐘振蕩器產生的近似方波包含單元的基頻以及信號的高次諧波分量.為了限制通過系統傳播的噪聲量,需要旁路電容來提供低阻抗路徑,以將這種瞬態能量分流到地.在大多數應用中,0.1uF去耦電容為所有ILSI MMD器件提供了足夠的旁路功能.無需額外的旁路電容.用戶可以考慮為ILSI MMD振蕩器使用額外的1nF或10nF旁路,差分輸出工作在高頻(150MHz以上),以抑制電源網絡上更高的時鐘諧波.
電源噪聲降低:
在大多數應用中,VDD和GND之間的單個0.1μF電容分流了GND電源上可能存在的大部分噪聲.ILSI MMD器件使用內部穩壓器進一步降低Oscillator輸出抖動的影響,用戶可考慮采用RC或LC電源濾波策略.ILSI MMD建議對高速應用使用此類過濾,例如波特率高于6Gbps的串行接口(例如,8.5Gbps光纖通道和串行10Gbit以太網).
RC濾波(如圖3所示)使用簡單.需要選擇R,使得電阻器上的標稱電壓降在標稱電源電壓的5％的范圍內.錯誤！找不到參考源.顯示不同ILSI MMD振蕩器的值.
LC濾波(如圖4所示)特別適用于具有較高電流消耗的器件,例如差分晶振.電感器的低串聯電阻(通常小于1Ω)可為器件提供直流電源電壓,電壓降低不到50mV.LC濾波器具有額外的優點,即最小化來自電力網絡的潛在振蕩器開關噪聲.與電感器并聯的電阻器旨在降低LC電路的諧振頻率處的峰值.錯誤!找不到參考源.列出了9102設備的LC電源濾波器的推薦元件值.同樣的濾波器也可以與其他ILSI MMD差分或單端振蕩器(帶和不帶擴頻功能)和VCMO一起使用.
電源管理:
建議不要從中間電位和/或極低的上電斜率上電ILSI MMD晶振.在這種條件下通電可能不會引起振蕩和/或故障.
PCB設計的一些常見指南是:
時鐘源的VDD和地之間的去耦電容對于降低可能傳輸到時鐘信號的噪聲至關重要.這些電容必須盡可能靠近VDD引腳-1-2mm.物理上將時鐘源芯片定位在靠近負載的位置,限制時鐘信號的走線長度.
不要將時鐘信號靠近電路板邊緣:
請勿在振蕩器PCB區域下方布設電源走線或其他高頻信號.強烈建議使用振蕩器下方的接地層如果可能,請避免在時鐘信號路由中使用過孔.過孔會改變引起的走線阻抗,這可能會導致反射.不要在電源和接地層上布設時鐘走線.避免在軌跡中出現直角彎曲,如果可能的話,保持直線行程.如果需要彎曲,則需要彎曲兩度45度.角落或使用圓形彎曲.在路由差分信號時,確保一對內的跡線的電氣長度匹配.
幾十年來ILSI晶振公司不斷通過實驗和理論實踐,完成一次又一次新的方案,在晶體振蕩器電路布局與設計方面有很大的優勢,因此ILSI不僅為客戶供應石英晶體和石英晶體振蕩器產品,還支持用戶定制,并且提供合理優質的處理方案.更多關于ILSI晶振的產品資料和新聞資訊,請關注金洛鑫電子官網:www.quartzcrystal.cn.
-為組件提供瞬時電流
-減少通過系統傳播的噪音
-將電源噪聲分流到GND以下部分介紹了單端和差分晶振器件的去耦,旁路,噪聲抑制和電源條件建議.
解耦:
諸如石英晶體振蕩器的快速開關裝置對電源提出了很高的要求.高時鐘速率與快速上升時間(通常在1ns范圍內)相結合使得電源很難及時獲得所需電流.結果,器件的電源電壓將下降.為了確保設備始終可以獲得足夠的電荷,安裝去耦電容器作為本地儲存器.建議在振蕩器的VDD引腳和接地層之間使用0.1uF陶瓷去耦電容,用于單端和差分器件.圖1和圖2顯示了具有0603尺寸,0.1uF去耦電容C的4引腳振蕩器的樣本布局.圖1和圖2所示的所有走線都需要用阻焊層覆蓋.時鐘的引腳1可用于支持諸如輸出使能,待機,擴展禁用或VCMO控制之類的功能.
憑借當今的高處理器速度和數據速率,系統中存在相當大的噪聲.時鐘振蕩器產生的近似方波包含單元的基頻以及信號的高次諧波分量.為了限制通過系統傳播的噪聲量,需要旁路電容來提供低阻抗路徑,以將這種瞬態能量分流到地.在大多數應用中,0.1uF去耦電容為所有ILSI MMD器件提供了足夠的旁路功能.無需額外的旁路電容.用戶可以考慮為ILSI MMD振蕩器使用額外的1nF或10nF旁路,差分輸出工作在高頻(150MHz以上),以抑制電源網絡上更高的時鐘諧波.
電源噪聲降低:
在大多數應用中,VDD和GND之間的單個0.1μF電容分流了GND電源上可能存在的大部分噪聲.ILSI MMD器件使用內部穩壓器進一步降低Oscillator輸出抖動的影響,用戶可考慮采用RC或LC電源濾波策略.ILSI MMD建議對高速應用使用此類過濾,例如波特率高于6Gbps的串行接口(例如,8.5Gbps光纖通道和串行10Gbit以太網).
電源管理:
建議不要從中間電位和/或極低的上電斜率上電ILSI MMD晶振.在這種條件下通電可能不會引起振蕩和/或故障.
PCB設計的一些常見指南是:
時鐘源的VDD和地之間的去耦電容對于降低可能傳輸到時鐘信號的噪聲至關重要.這些電容必須盡可能靠近VDD引腳-1-2mm.物理上將時鐘源芯片定位在靠近負載的位置,限制時鐘信號的走線長度.
不要將時鐘信號靠近電路板邊緣:
請勿在振蕩器PCB區域下方布設電源走線或其他高頻信號.強烈建議使用振蕩器下方的接地層如果可能,請避免在時鐘信號路由中使用過孔.過孔會改變引起的走線阻抗,這可能會導致反射.不要在電源和接地層上布設時鐘走線.避免在軌跡中出現直角彎曲,如果可能的話,保持直線行程.如果需要彎曲,則需要彎曲兩度45度.角落或使用圓形彎曲.在路由差分信號時,確保一對內的跡線的電氣長度匹配.
幾十年來ILSI晶振公司不斷通過實驗和理論實踐,完成一次又一次新的方案,在晶體振蕩器電路布局與設計方面有很大的優勢,因此ILSI不僅為客戶供應石英晶體和石英晶體振蕩器產品,還支持用戶定制,并且提供合理優質的處理方案.更多關于ILSI晶振的產品資料和新聞資訊,請關注金洛鑫電子官網:www.quartzcrystal.cn.
