IT信息技術產業高速的發展帶動了晶體振蕩器
來源：http://www.ytxiaoping.cn 作者：jinluodz 2013年06月29
由著IT信息技術產業高速的發展，近些年瘋狂流行的全球定位系統（GPS）、移動電話系統等等一系列，使得晶體振蕩器結出了綠枝椏。細數有著幾十年歷史的晶體振蕩器，由于它本身具有很高的頻率穩定性這一特點，因此在電子領域占著及其重要的地位。其實說來說去晶振就是晶體振蕩器的統稱，以極性可劃分為無源晶振和有源晶振這兩類。無源晶振與有源晶振（諧振）的英文名稱不同，無源晶振為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。無源晶振需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確。有源晶振是一個完整的諧振振蕩器。石英晶體振蕩器與石英晶體諧振器都是提供穩定電路頻率的一種電子器件。石英晶體振蕩器是利用石英晶體的壓電效應來起振，而石英晶體諧振器是利用石英晶體和內置IC共同作用來工作的。振蕩器直接應用于電路中，諧振器工作時一般需要提供3.3V電壓來維持工作。振蕩器比諧振器多了一個重要技術參數：諧振電阻（RR），諧振器沒有電阻要求。RR的大小直接影響電路的性能，因此這是各晶振廠家競爭的一個重要參數。
晶振在電氣上可以等效成一個電容和一個電阻并聯再串聯一個電容的二端網絡，電工學上這個網絡有兩個諧振點，以頻率的高低分其中較低的頻率為串聯諧振，較高的頻率為并聯諧振。由于晶體自身的特性致使這兩個頻率的距離相當?shù)慕咏谶@個極窄的頻率范圍內，晶振等效為一個電感，所以只要晶振的兩端并聯上合適的電容它就會組成并聯諧振電路。這個并聯諧振電路加到一個負反饋電路中就可以構成正弦波振蕩電路，由于晶振等效為電感的頻率范圍很窄，所以即使其他元件的參數變化很大，這個振蕩器的頻率也不會有很大的變化。晶振有一個重要的參數，那就是負載電容值，選擇與負載電容值相等的并聯電容，就可以得到晶振標稱的諧振頻率。一般的晶振振蕩電路都是在一個反相放大器（注意是放大器不是反相器）的兩端接入晶振，再有兩個電容分別接到晶振的兩端，每個電容的另一端再接到地，這兩個電容串聯的容量值就應該等于負載電容，請注意一般IC的引腳都有等效輸入電容，這個不能忽略。一般的晶振的負載電容為15p或12.5p，如果再考慮元件引腳的等效輸入電容，則兩個22p的電容構成晶振的振蕩電路就是比較好的選擇。
在我們?nèi)粘Ｉ钪胁豢扇鄙俚挠?jì)算機也有個計時電路，盡管一般使用“時鐘”這個詞來表示這些設備，但它們實際上并不是通常意義的時鐘，把它們稱為計時器可能更恰當一點。計算機的計時器通常是一個精密加工過的石英晶體，石英晶體在其張力限度內以一定的頻率振蕩，這種頻率取決于晶體本身如何切割及其受到張力的大小。有兩個寄存器與每個石英晶體相關聯，一個計數器(counter)和一個保持寄存器(holdingregister)。石英晶振的每次振蕩使計數器減1。當計數器減為0時，產生一個中斷，計數器從保持計數器中重新裝入初始值。這種方法使得對一個計時器進行編程，令其每秒產生60次中斷(或者以任何其它希望的頻率產生中斷)成為可能。每次中斷稱為一個時鐘嘀嗒(clocktick)。

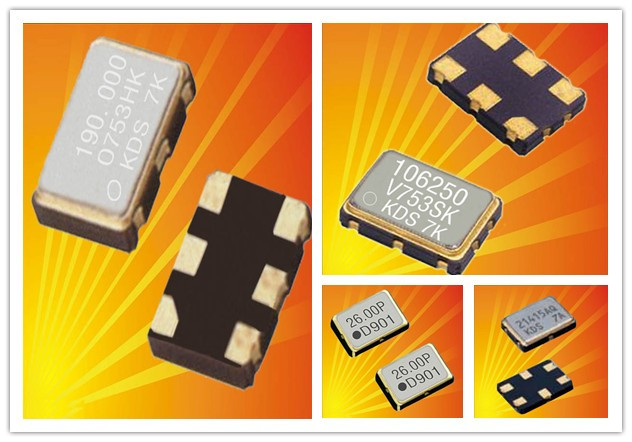

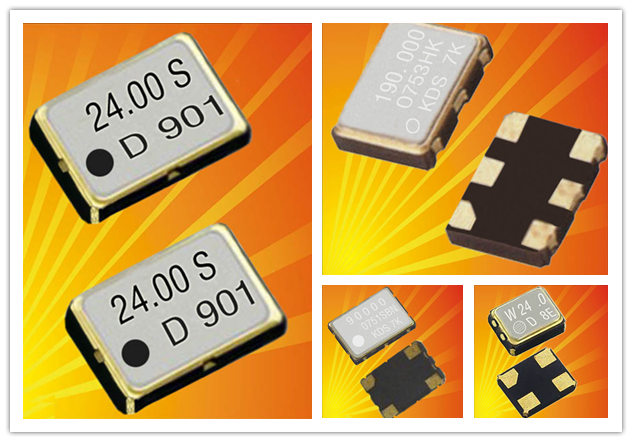

為滿足移動電話為代表的便攜式產品輕、薄、短小的要求，石英晶體振蕩器的封裝由傳統的裸金屬外殼覆塑料金屬向陶瓷封裝轉變。例如TCXO這類器件的體積縮小了30～100倍。采用SMD封裝的TCXO厚度不足2mm，目前5×3mm尺寸的器件已經上市。高精度與高穩定度，無補償式晶體振蕩器總精度也能達到±25ppm，VCXO的頻率穩定度在10～7℃范圍內一般可達±20～100ppm，而OCXO在同一溫度范圍內頻率穩定度一般為±0.0001～5ppm，VCXO控制在±25ppm以下。低噪聲，高頻化，在GPS通信系統中是不允許頻率顫抖的，相位噪聲是表征振蕩器頻率顫抖的一個重要參數。OCXO主流產品的相位噪聲性能有很大改善。除VCXO外，其它類型的晶體振蕩器最高輸出頻率不超過200MHz。例如用于GSM等移動電話的UCV4系列壓控振蕩器，其頻率為650～1700MHz，電源電壓2.2～3.3V，工作電流8～10mA。低功能，快速啟動，低電壓工作，低電平驅動和低電流消耗已成為一個趨勢。電源電壓一般為3.3V。許多TCXO和VCXO產品，電流損耗不超過2mA。石英晶體振蕩器的快速啟動技術也取得突破性進展。例如日本精工生產的VG—2320SC型VCXO，在±0.1ppm規定值范圍條件下，頻率穩定時間小于4ms。日本東京陶瓷公司生產的SMDTCXO，在振蕩啟動4ms后則可達到額定值的90%。OAK公司的10～25MHz的OCXO產品，在預熱5分鐘后，則能達到±0.01ppm的穩定度。
晶振在應用具體起到的作用，微控制器的時鐘源可以分為兩類：基于機械諧振器件的時鐘源，如晶振、陶瓷諧振槽路；RC（電阻、電容）振蕩器。一種是皮爾斯振蕩器配置，適用于晶振和陶瓷晶振槽路。另一種為簡單的分立RC振蕩器。基于晶振與陶瓷諧振槽路的振蕩器通常能提供非常高的初始精度和較低的溫度系數。RC振蕩器能夠快速啟動，成本也比較低，但通常在整個溫度和工作電源電壓范圍內精度較差，會在標稱輸出頻率的5%至50%范圍內變化。但其性能受環境條件和電路元件選擇的影響。需認真對待振蕩器電路的元件選擇和線路板布局。在使用時，陶瓷諧振槽路和相應的負載電容必須根據特定的邏輯系列進行優化。具有高Q值的晶振對放大器的選擇并不敏感，但在過驅動時很容易產生頻率漂移（甚至可能損壞）。影響振蕩器工作的環境因素有：電磁干擾（EMI）、機械震動與沖擊、濕度和溫度。這些因素會增大輸出頻率的變化，增加不穩定性，并且在有些情況下，還會造成振蕩器停振。上述大部分問題都可以通過使用振蕩器模塊避免。這些模塊自帶振蕩器、提供低阻方波輸出，并且能夠在一定條件下保證運行。最常用的兩種類型是晶振模塊和集成RC振蕩器（硅振蕩器）。晶振模塊提供與分立晶振相同的精度。硅振蕩器的精度要比分立RC振蕩器高，多數情況下能夠提供與陶瓷諧振槽路相當?shù)木取?nbsp;
