簡單幾招讓你對晶振更加了解
來源：http://www.ytxiaoping.cn 作者：金洛電子銷售部 2014年10月11
不管做什么也好,都得靠記!就拿我來說吧,我是一名銷售者,銷售的產品是和電子息息相關的——晶振.對于初次與晶振接觸的我來說,肯定會很枯燥乏味,還得死記硬背產品的型號和頻率等各項參數,簡直是扼殺腦細胞的利器.
認識的時間長了便知道了些記晶振的規律,為了讓大家的腦細胞著想,我還是一 一道來.只要對晶振有一丁點認識的人都知道,晶振有分石英晶振和陶瓷晶振,那么,其區別在哪里呢?對了,就是材質不同.石英就像生活中的大理石,相對陶瓷來說質地比較硬.而陶瓷就如我們每天所使用的飯碗一般是陶瓷材質.然而,晶振也有分有源晶振和無源晶振,有源晶振說簡單一點就是帶電壓(單位:伏特”V”)的,無源晶振就是沒電壓的.常用到的電壓有1.8V,3.0V,3.3V,5V.而陶瓷晶振基本上都是無源晶振.
晶振的五大品牌
知道了最基本的信息之后我們要先知道晶振的品牌.日本是電子產品行業中做得最出色的國家,電子元器件做的有聲有色.我司所代理的五大進口晶振品牌均位于日本.
1.愛普生晶振（EPSON CRYSTAL）
2.西鐵城晶振（CITIZEN CRYSTAL）
3.精工晶振（SEIKO CRYSTAL）
4.日本大真空晶振（KDS）
5.日本村田晶振（MURATA CRYSTAL）
以上五個品牌均是石英晶振,后面村田制造所是所有的電子行業中陶瓷最出名的企業,所以村田的陶瓷晶振在陶瓷晶振中是比較響的品牌.陶瓷晶振系列產品被廣泛的應用到一些比較高端電子產品與消費類電子數碼產品,特點有體積小,重量輕,排帶包裝,可使用高速貼片機焊接,主用產品有：高端車載無線遙控器,安防報警設備,無線藍牙控制器,無線門鈴,高頻收音機,遠距離對講機等一些比較高端產品.
各大品牌中相同體積的型號
知道了品牌,接下來要知道品牌的型號,體積,頻率,精度,負載電容.如果說我們要一個型號一個型號的去記會覺得很困難,其實不然,當你大概的把全部都看過之后會發現大真空晶振,西鐵城晶振,愛普生晶振都有一個相對應的體積.比如說大真空的DST210A,體積為2.0*1.2mm,西鐵城晶振中的同款的型號為CM212,愛普生晶振中同款的型號為FC-12D/FC-12M.

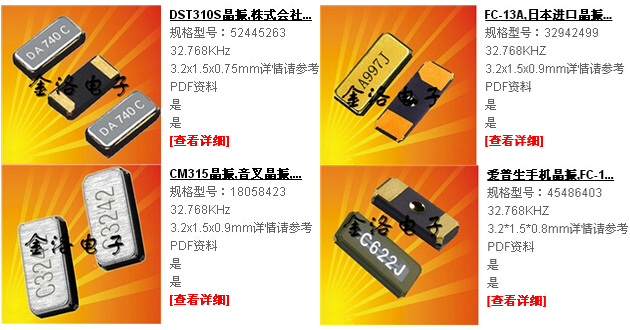

KDS晶振DST310S—— CITIZEN晶振CM315—— EPSON晶振FC-315,體積均是3.2*1.5mm,頻率都是32.768KHZ.
KDS晶振DST410S—— CITIZEN晶振CM415—— EPSON晶振FC-145,體積均是1.5*4.1mm,頻率都是32.768KHZ.
KDS晶振DST520—— CITIZEN晶振CM519—— EPSON晶振FC-255,體積均是5.0*2.0mm,頻率都是32.768KHZ.
愛普生晶振MC306/MC30A—— 西鐵城晶振CM200C/CM250C—— 精工晶振SSP-T2A 體積均為8.0*3.8mm
愛普生晶振MC146—— 精工晶振SSP-T7-F,體積均為7.0*1.3mm
愛普生晶振FA365/TSX-6035—— 西鐵城晶振CS10——KDS晶振DSX630G,體積均為6.0*3.5mm
愛普生晶振FA238/FA238V/TSX-3225—— 西鐵城晶振CS325—— KDS晶振DSX321SL/DSX320G/DSX321G,體積均為3.2*2.5mm
以上都是四大品牌中的貼片晶振(SMD CRYSTAL)所相對應的體積型號,插件晶振(DIP CRYSTAL)也有.
愛普生晶振C-002RX——西鐵城晶振CFS206——精工晶振VT-200-F——KDS晶振DT-26 體積均為2.0*6.0mm
愛普生晶振C-001RX——西鐵城晶振CFS308——KDS晶振DT-38 體積均為3.0*8.0mm.
愛普生晶振C-004RX——西鐵城晶振CFS145——精工晶振VT-150-F 體積均為5*1.5mm.
有源晶振的認識
上面的貼片晶振和插件晶振都是無源晶振,有源晶振通常是四個腳以上的,當然無源晶振也有四個腳和兩個腳的,所以在選四腳貼片晶振的時候要細心留意是有源晶振還是無源晶振.
帶電壓的晶振就是有源晶振,有源晶振也有性質不同的晶振,比如普通有源晶體振蕩器(SPXO),壓控溫補振蕩器(VC-TCXO),溫補振蕩器(TCXO),壓控振蕩器(VCXO),晶體濾波器(OSC).
相對于其它品牌來說KDS晶振的型號算是比較簡單分辨有源晶振的各類的.細心的留意會發現KDS晶振型號一般都是以DS開頭,這里的D就是代表KDS大真空株式會的社名了.其型號大類有DSO,DSA,DSB,DSV,DSF,DSX/DST.現在我們就來慢慢的解析這些有源晶振的分類.
DSO開頭的晶振是普通有源晶體振蕩器
DSA開頭的晶振是壓控溫補振蕩器
DSB開頭的晶振是溫補振蕩器
DSV開頭的是壓控振蕩器
DSF開頭的是晶體濾波器
DSX/DST開頭的晶振是無源晶振
這里提醒大家一下,型號中DSX,DST開頭的,數字末尾帶0的是兩個腳的晶振,而末尾數字是0以外的是四個腳的.比如: DSX320G和DSX321SL，DSX320G是3225兩腳貼片晶振,DSX321SL是四腳無源貼片晶振,型號中末尾字母是G或者GA通常是陶瓷面的,其他均為金屬面,但是性質上都是石英晶振,只是表面的材質差異.
而負載電容常用的參數有12PF,12.5PF.6FP,KHZ通常對應的負載電容一般為12.5PF或是6PF.精度ppm(是英文Part per million的縮寫),表示百萬分之幾,也代表誤差(精度).時間的準確度就與PPM是相關了,晶振PPM分為0.1PPM,0.5PPM,1PPM,2PPM,5PPM,10PPM,20PPM,30PPM,50PPM,100PPM,200PPM.精度對手表來說用處是非常大的,倘若晶振的精度為10PPM,那么我們來計算一下手表一天的時間誤差有多少.10(ppm)×24(一天24小時)×60(一小時60分鐘)×60(一分鐘60秒)=864000*1/1000000=0.864S
so.每日的誤差不超過0.864秒,誤差已經算很大的了,以此類推,精度值越大,時間誤差越大.所以晶振的精度的選擇是很嚴格的.
溫馨提示:晶振是一種易碎元器件,對于晶振的保存方式一定得做到位.
1.首先要考慮其周圍的潮濕度,做好防擠壓措施.放在干燥通風的地方,使其晶體避免受潮導致其他電氣參數發生變化.
2.其次對于易碎的晶振器件要做好防震措施,不宜放在較高的貨架上,在使用的過程,也不宜使晶振跌落,一般來說,從高空跌落的晶振不應再次使用.
3.在晶振焊錫過程中,其焊錫的溫度不宜過高,焊錫時間也不宜過長,防止晶體因此發生內變,而產生不穩定.
4.晶振外殼需要接地時,應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振.
5.保證兩條引腳的焊錫點不相連,否則也會導致晶體停振.
6.對于需要剪腳的晶振,應該注意機械應力的影響.
7.焊錫之后,要進行清洗,以免絕緣電阻不符合要求.
認識的時間長了便知道了些記晶振的規律,為了讓大家的腦細胞著想,我還是一 一道來.只要對晶振有一丁點認識的人都知道,晶振有分石英晶振和陶瓷晶振,那么,其區別在哪里呢?對了,就是材質不同.石英就像生活中的大理石,相對陶瓷來說質地比較硬.而陶瓷就如我們每天所使用的飯碗一般是陶瓷材質.然而,晶振也有分有源晶振和無源晶振,有源晶振說簡單一點就是帶電壓(單位:伏特”V”)的,無源晶振就是沒電壓的.常用到的電壓有1.8V,3.0V,3.3V,5V.而陶瓷晶振基本上都是無源晶振.
晶振的五大品牌
知道了最基本的信息之后我們要先知道晶振的品牌.日本是電子產品行業中做得最出色的國家,電子元器件做的有聲有色.我司所代理的五大進口晶振品牌均位于日本.
1.愛普生晶振（EPSON CRYSTAL）
2.西鐵城晶振（CITIZEN CRYSTAL）
3.精工晶振（SEIKO CRYSTAL）
4.日本大真空晶振（KDS）
5.日本村田晶振（MURATA CRYSTAL）
各大品牌中相同體積的型號
知道了品牌,接下來要知道品牌的型號,體積,頻率,精度,負載電容.如果說我們要一個型號一個型號的去記會覺得很困難,其實不然,當你大概的把全部都看過之后會發現大真空晶振,西鐵城晶振,愛普生晶振都有一個相對應的體積.比如說大真空的DST210A,體積為2.0*1.2mm,西鐵城晶振中的同款的型號為CM212,愛普生晶振中同款的型號為FC-12D/FC-12M.
KDS晶振DST310S—— CITIZEN晶振CM315—— EPSON晶振FC-315,體積均是3.2*1.5mm,頻率都是32.768KHZ.
KDS晶振DST410S—— CITIZEN晶振CM415—— EPSON晶振FC-145,體積均是1.5*4.1mm,頻率都是32.768KHZ.
KDS晶振DST520—— CITIZEN晶振CM519—— EPSON晶振FC-255,體積均是5.0*2.0mm,頻率都是32.768KHZ.
愛普生晶振MC306/MC30A—— 西鐵城晶振CM200C/CM250C—— 精工晶振SSP-T2A 體積均為8.0*3.8mm
愛普生晶振MC146—— 精工晶振SSP-T7-F,體積均為7.0*1.3mm
愛普生晶振FA365/TSX-6035—— 西鐵城晶振CS10——KDS晶振DSX630G,體積均為6.0*3.5mm
愛普生晶振FA238/FA238V/TSX-3225—— 西鐵城晶振CS325—— KDS晶振DSX321SL/DSX320G/DSX321G,體積均為3.2*2.5mm
以上都是四大品牌中的貼片晶振(SMD CRYSTAL)所相對應的體積型號,插件晶振(DIP CRYSTAL)也有.
愛普生晶振C-002RX——西鐵城晶振CFS206——精工晶振VT-200-F——KDS晶振DT-26 體積均為2.0*6.0mm
愛普生晶振C-001RX——西鐵城晶振CFS308——KDS晶振DT-38 體積均為3.0*8.0mm.
愛普生晶振C-004RX——西鐵城晶振CFS145——精工晶振VT-150-F 體積均為5*1.5mm.
有源晶振的認識
上面的貼片晶振和插件晶振都是無源晶振,有源晶振通常是四個腳以上的,當然無源晶振也有四個腳和兩個腳的,所以在選四腳貼片晶振的時候要細心留意是有源晶振還是無源晶振.
帶電壓的晶振就是有源晶振,有源晶振也有性質不同的晶振,比如普通有源晶體振蕩器(SPXO),壓控溫補振蕩器(VC-TCXO),溫補振蕩器(TCXO),壓控振蕩器(VCXO),晶體濾波器(OSC).
相對于其它品牌來說KDS晶振的型號算是比較簡單分辨有源晶振的各類的.細心的留意會發現KDS晶振型號一般都是以DS開頭,這里的D就是代表KDS大真空株式會的社名了.其型號大類有DSO,DSA,DSB,DSV,DSF,DSX/DST.現在我們就來慢慢的解析這些有源晶振的分類.
DSO開頭的晶振是普通有源晶體振蕩器
DSA開頭的晶振是壓控溫補振蕩器
DSB開頭的晶振是溫補振蕩器
DSV開頭的是壓控振蕩器
DSF開頭的是晶體濾波器
DSX/DST開頭的晶振是無源晶振
而負載電容常用的參數有12PF,12.5PF.6FP,KHZ通常對應的負載電容一般為12.5PF或是6PF.精度ppm(是英文Part per million的縮寫),表示百萬分之幾,也代表誤差(精度).時間的準確度就與PPM是相關了,晶振PPM分為0.1PPM,0.5PPM,1PPM,2PPM,5PPM,10PPM,20PPM,30PPM,50PPM,100PPM,200PPM.精度對手表來說用處是非常大的,倘若晶振的精度為10PPM,那么我們來計算一下手表一天的時間誤差有多少.10(ppm)×24(一天24小時)×60(一小時60分鐘)×60(一分鐘60秒)=864000*1/1000000=0.864S
so.每日的誤差不超過0.864秒,誤差已經算很大的了,以此類推,精度值越大,時間誤差越大.所以晶振的精度的選擇是很嚴格的.
溫馨提示:晶振是一種易碎元器件,對于晶振的保存方式一定得做到位.
1.首先要考慮其周圍的潮濕度,做好防擠壓措施.放在干燥通風的地方,使其晶體避免受潮導致其他電氣參數發生變化.
2.其次對于易碎的晶振器件要做好防震措施,不宜放在較高的貨架上,在使用的過程,也不宜使晶振跌落,一般來說,從高空跌落的晶振不應再次使用.
3.在晶振焊錫過程中,其焊錫的溫度不宜過高,焊錫時間也不宜過長,防止晶體因此發生內變,而產生不穩定.
4.晶振外殼需要接地時,應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振.
5.保證兩條引腳的焊錫點不相連,否則也會導致晶體停振.
6.對于需要剪腳的晶振,應該注意機械應力的影響.
7.焊錫之后,要進行清洗,以免絕緣電阻不符合要求.
