晶振在Mp3電路中的作用
來源：http://www.ytxiaoping.cn 作者：jinluodz 2014年06月21
在Mp3電路中，晶振是其最重要的元件之一。要是晶振損壞了，那么Mp3就無法開機無法啟動。那 什么是晶振？晶振在Mp3中的作用是什么？晶振出故障后會出現什么情況？怎么檢修呢？
晶振是石英晶體振蕩器的簡稱，是一種機電器件，是用電損耗很小的石英晶振。經過精密切割磨削并鍍上電極焊上引線做成，主要是為電路提供頻率基準的元器件，這種晶體有種很重要的特性，如果給它通電，它就會產生機械振蕩，反之，如果給它機械力，它就會產生電，這種特性叫作機電效應。它們也有個很重要的特點，其振蕩器頻率與他們的形狀、材料、切割方向等密切相關。由于石英晶體化學性能非常穩定，熱膨脹系數非常小，其振蕩頻率也很穩定，由于控制幾何尺寸可以做到很精密， 因此，其諧振頻率也很準確。石英晶體振蕩器的頻率穩定度可達10^-9/日，甚至10^-11。例如10MHz的振蕩器，頻率在一日之內的變化一般不大于0.1Hz。因此，完全可以將晶體振蕩器視為恒定的基準頻率源(石英表、電子表中都是利用石英晶體來做計時的基準頻率)。
MP3晶振的分類：
1、按頻率：有矩力方案的24.576HZ，Sigmatel的24.000HZ，凌陽的6.000HZ、12.000HZ，TeleChips的32.000HZ等。

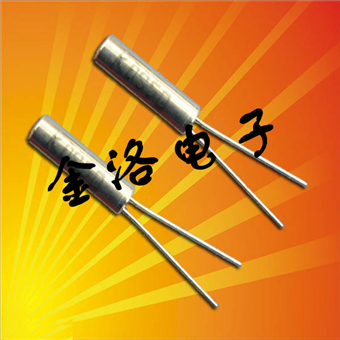

2、按外形：有比較多見的柱型晶振，還有貼片晶振等。
3、按引腳：有2腳和4腳等。
晶振在電路中通常分為有源晶振和無源晶振兩大類，無源晶振需要芯片內部有振蕩器，并且晶振的信號電壓根據起振電路而定，允許不同的電壓，但無源晶振通常信號質量和精度較差，需要精確匹配外圍電路（電感、電容、電阻等），如需更換晶振時要同時更換外圍的電路。有源晶振不需要芯片的內部振蕩器，可以提供高精度的頻率基準，信號質量也較無源晶振要好。
Mp3晶振損壞的最典型的故障就是無法開機，還可能會表現出Mp3工作不穩定，容易死機等問題。
下面說一下Mp3晶振損壞的維修方法
1、排除法：就是通過眼觀，測量，排除了電路上其它元件的損壞可能。
2、電壓法：測晶振兩個引腳的電壓，如果一個為0V，一個為1.3V左右，就說明電路沒有起振。
3、詢問法：晶振怕受到大的振動，所以維修時事先詢問客人機子是否有摔過，也可幫助我們快速確定故障。
4、代換法：就是用一好的同頻率晶振直接代換上去(平時維修時可以準備幾個引腳比較長的晶振專門用來替換用)
5、電流法：串一個毫安電流表在電路上，如果整機電流為0mA，按一下開機鍵電流跳一下，然后歸位，再按一下在跳動，再歸位，說明電路沒有起振。
因價格等因素，實際應用中多采用無源晶振設計的電路居多，除非電路設計時序極其敏感或芯片內部無振蕩器的情況（如一些型號的DSP或精密儀器中）
晶振是石英晶體振蕩器的簡稱，是一種機電器件，是用電損耗很小的石英晶振。經過精密切割磨削并鍍上電極焊上引線做成，主要是為電路提供頻率基準的元器件，這種晶體有種很重要的特性，如果給它通電，它就會產生機械振蕩，反之，如果給它機械力，它就會產生電，這種特性叫作機電效應。它們也有個很重要的特點，其振蕩器頻率與他們的形狀、材料、切割方向等密切相關。由于石英晶體化學性能非常穩定，熱膨脹系數非常小，其振蕩頻率也很穩定，由于控制幾何尺寸可以做到很精密， 因此，其諧振頻率也很準確。石英晶體振蕩器的頻率穩定度可達10^-9/日，甚至10^-11。例如10MHz的振蕩器，頻率在一日之內的變化一般不大于0.1Hz。因此，完全可以將晶體振蕩器視為恒定的基準頻率源(石英表、電子表中都是利用石英晶體來做計時的基準頻率)。
MP3晶振的分類：
1、按頻率：有矩力方案的24.576HZ，Sigmatel的24.000HZ，凌陽的6.000HZ、12.000HZ，TeleChips的32.000HZ等。
2、按外形：有比較多見的柱型晶振，還有貼片晶振等。
3、按引腳：有2腳和4腳等。
晶振在電路中通常分為有源晶振和無源晶振兩大類，無源晶振需要芯片內部有振蕩器，并且晶振的信號電壓根據起振電路而定，允許不同的電壓，但無源晶振通常信號質量和精度較差，需要精確匹配外圍電路（電感、電容、電阻等），如需更換晶振時要同時更換外圍的電路。有源晶振不需要芯片的內部振蕩器，可以提供高精度的頻率基準，信號質量也較無源晶振要好。
Mp3晶振損壞的最典型的故障就是無法開機，還可能會表現出Mp3工作不穩定，容易死機等問題。
下面說一下Mp3晶振損壞的維修方法
1、排除法：就是通過眼觀，測量，排除了電路上其它元件的損壞可能。
2、電壓法：測晶振兩個引腳的電壓，如果一個為0V，一個為1.3V左右，就說明電路沒有起振。
3、詢問法：晶振怕受到大的振動，所以維修時事先詢問客人機子是否有摔過，也可幫助我們快速確定故障。
4、代換法：就是用一好的同頻率晶振直接代換上去(平時維修時可以準備幾個引腳比較長的晶振專門用來替換用)
5、電流法：串一個毫安電流表在電路上，如果整機電流為0mA，按一下開機鍵電流跳一下，然后歸位，再按一下在跳動，再歸位，說明電路沒有起振。
因價格等因素，實際應用中多采用無源晶振設計的電路居多，除非電路設計時序極其敏感或芯片內部無振蕩器的情況（如一些型號的DSP或精密儀器中）
