利用聲表濾波器原理制成收音機,解決人老孤單
來源：http://www.ytxiaoping.cn 作者：jinluodz 2013年07月29
中國公民中，老年人的比例在占大成，他們操勞著一輩子，好不容易閑下來了，寂寞與孤單迅馳而來。在我們在那座小市里，些許的年輕娃們，安撫于老人的禮物，便是收音機，戲曲歌曲都有在里頭，這從一方面的來解決人老孤單，有收音機作陪。收音機中，最大的功臣要屬聲表面濾波器了，下面我們來詳情介紹下，聲表面波濾波器（SAWF）是利用壓電材料的壓電效應和聲特性來工作的。具有壓電效應的材料能起到換能器的作用，它可以將電能轉換成機械能，反之亦然。壓電效應包括正壓電效應和反壓電效應。所謂正壓電效應是指壓電材料受力變形產生電荷，因而產生電場的效應，即由機械能轉換為電能，反壓電效應是指壓電材料在外加電場的作用下，產生機械形變的效應，也即由電能轉換為機械能。
這種濾波器的基片是由壓電材料（如鈮酸鋰或石英晶體）制成，在基片上蒸鍍兩組“叉指電極”，一般由金屬薄膜用光刻工藝刻成。左側接信號源的一組稱為發送換能器，右側接負載的一組稱為接收換能器，圖中a、b分別為電極寬度和極間距離，W為相鄰叉指對的重疊長度，稱為“叉指孔徑”。當交變的電信號us加到發送換能器的兩個電極上時，通過反壓電效應，基片材料就會產生彈性形變，這個隨信號變化的彈性波，即“聲表面波”，它將沿著垂直于電極軸向（圖中x方向）向兩個方向傳播，一個方向的聲表面波被左側的吸聲材料吸收，另一方向的聲表面波則傳送到接收換能器，由正壓電效應產生了電信號，再送到負載RL。但叉指換能器的形狀不同時，濾波器對不同頻率信號的傳送與衰減能力就會不一樣。

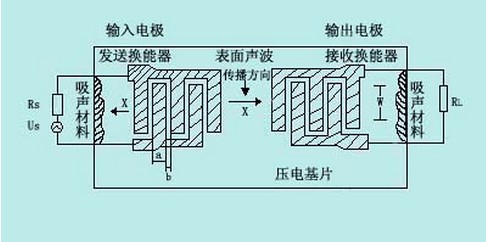

下面是聲表面波濾波器結構示意圖
.jpg)
為了簡便起見，僅分析“均勻”型叉指換能器的頻率特性。所謂“均勻”型就是指圖2—12中各叉指對的參數a、b、W都相同，設換能器有n+1個電極，并把換能器分為n節或N個周期（N=n/2），各電極將激發出相同數量的聲表面波，聲表面波的波長由指裝點基的寬度a和間隔b決定，聲表面波的頻率與傳播速度有關，其自然諧振頻率（或機械諧振頻率）為
v是聲表面波的傳播速度，約為3×103m/s，比光速小很多，比聲速高9倍多。在f0一定，速度v低時（a+b）就可以小，所以聲表面波器件的尺寸可以做得很小，但f0很低，則（a+b）就增大，SAWF的尺寸就增大，因此它適合工作在高頻或超高頻段。
叉指換能器的尺寸決定后，換能器的f0就固定了，當外加信號的頻率等于f0時，換能器各節電極所激發的聲表面波同相疊加，振幅最大，即所激發出的聲表面波幅值最大；當外加信號的頻率偏離f0時，換能器各節電極所激發的聲表面波振幅值基本不變，但相位發生變化，其矢量疊加會使振幅值減小，并隨頻率偏離的大小而變化，有時完全對消。根據理論分析可知，其頻率特性曲線呈現 sinx/x函數形式，式中x=Nπ?f/f0 。由信號分析可知，矩形脈沖信號的幅頻特性也呈現sinx/x 函數形式，所以上述均勻叉指換能器的信號脈沖是矩形，與叉指重疊部分的幾何形狀（矩形）完全相同。由此可見，叉指換能器的幾何形狀同它的沖擊響應h(t)對應，由此可求得其網絡函數H(jω)。叉指換能器的特點即它的幾何形狀同信號響應之間存在著特別簡單的關系。
在選用聲表波濾波器注意事項（1）聲表面波濾波器的圖像載頻有38MHZ和37MHZ兩種類型，在選用時應該弄清楚電路需要的聲表面波濾波器是那種類型。（2）聲表面波濾波器的插入損耗很大，達20dB以上，在使用時需要加大器補償。（3）聲表面波濾波器內部漏電，開路，損壞或接觸不良時，彩電會出現無圖像，無聲音，但有雜波和沙沙聲或圖像閃動，揚聲器有“咔咔”等聲現象。聲表面波濾波器損壞后，應盡可能換上與原型號的聲表面波濾波器，也可以用于其參數相近，引腳排列相同的其他型號聲表面波濾波器代替。
聲表面波濾波器應用電路有多種，但作為濾波器，除輸入和輸出四端外，其余端口均為敝頻層或金屬殼體，作為中頻選頻濾波器，若電視機的中放增益夠大，可將符合中頻響應要求的聲表面波濾波器前加一級前置放大級，用于彌補聲表面波濾波器的插入損耗，在應用時，必須注意外殼接地應良好，因為他的接地端與屏蔽電極相通，這個電極是用來隔離輸出與輸入之間的分布電容的。
這種濾波器的基片是由壓電材料（如鈮酸鋰或石英晶體）制成，在基片上蒸鍍兩組“叉指電極”，一般由金屬薄膜用光刻工藝刻成。左側接信號源的一組稱為發送換能器，右側接負載的一組稱為接收換能器，圖中a、b分別為電極寬度和極間距離，W為相鄰叉指對的重疊長度，稱為“叉指孔徑”。當交變的電信號us加到發送換能器的兩個電極上時，通過反壓電效應，基片材料就會產生彈性形變，這個隨信號變化的彈性波，即“聲表面波”，它將沿著垂直于電極軸向（圖中x方向）向兩個方向傳播，一個方向的聲表面波被左側的吸聲材料吸收，另一方向的聲表面波則傳送到接收換能器，由正壓電效應產生了電信號，再送到負載RL。但叉指換能器的形狀不同時，濾波器對不同頻率信號的傳送與衰減能力就會不一樣。
下面是聲表面波濾波器結構示意圖
為了簡便起見，僅分析“均勻”型叉指換能器的頻率特性。所謂“均勻”型就是指圖2—12中各叉指對的參數a、b、W都相同，設換能器有n+1個電極，并把換能器分為n節或N個周期（N=n/2），各電極將激發出相同數量的聲表面波，聲表面波的波長由指裝點基的寬度a和間隔b決定，聲表面波的頻率與傳播速度有關，其自然諧振頻率（或機械諧振頻率）為
v是聲表面波的傳播速度，約為3×103m/s，比光速小很多，比聲速高9倍多。在f0一定，速度v低時（a+b）就可以小，所以聲表面波器件的尺寸可以做得很小，但f0很低，則（a+b）就增大，SAWF的尺寸就增大，因此它適合工作在高頻或超高頻段。
叉指換能器的尺寸決定后，換能器的f0就固定了，當外加信號的頻率等于f0時，換能器各節電極所激發的聲表面波同相疊加，振幅最大，即所激發出的聲表面波幅值最大；當外加信號的頻率偏離f0時，換能器各節電極所激發的聲表面波振幅值基本不變，但相位發生變化，其矢量疊加會使振幅值減小，并隨頻率偏離的大小而變化，有時完全對消。根據理論分析可知，其頻率特性曲線呈現 sinx/x函數形式，式中x=Nπ?f/f0 。由信號分析可知，矩形脈沖信號的幅頻特性也呈現sinx/x 函數形式，所以上述均勻叉指換能器的信號脈沖是矩形，與叉指重疊部分的幾何形狀（矩形）完全相同。由此可見，叉指換能器的幾何形狀同它的沖擊響應h(t)對應，由此可求得其網絡函數H(jω)。叉指換能器的特點即它的幾何形狀同信號響應之間存在著特別簡單的關系。
在選用聲表波濾波器注意事項（1）聲表面波濾波器的圖像載頻有38MHZ和37MHZ兩種類型，在選用時應該弄清楚電路需要的聲表面波濾波器是那種類型。（2）聲表面波濾波器的插入損耗很大，達20dB以上，在使用時需要加大器補償。（3）聲表面波濾波器內部漏電，開路，損壞或接觸不良時，彩電會出現無圖像，無聲音，但有雜波和沙沙聲或圖像閃動，揚聲器有“咔咔”等聲現象。聲表面波濾波器損壞后，應盡可能換上與原型號的聲表面波濾波器，也可以用于其參數相近，引腳排列相同的其他型號聲表面波濾波器代替。
聲表面波濾波器應用電路有多種，但作為濾波器，除輸入和輸出四端外，其余端口均為敝頻層或金屬殼體，作為中頻選頻濾波器，若電視機的中放增益夠大，可將符合中頻響應要求的聲表面波濾波器前加一級前置放大級，用于彌補聲表面波濾波器的插入損耗，在應用時，必須注意外殼接地應良好，因為他的接地端與屏蔽電極相通，這個電極是用來隔離輸出與輸入之間的分布電容的。
