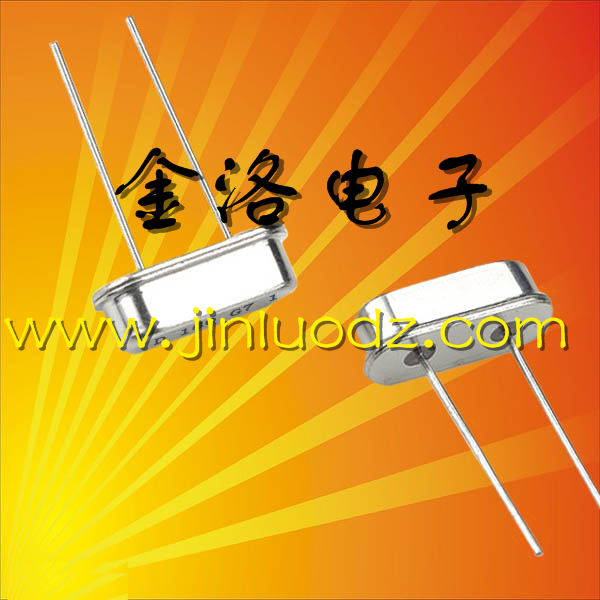

隨著信息技術的飛速發展，數碼產品已經走入千家萬戶，同屬電子存儲的U盤、SD卡，CF卡、記憶棒等移動存儲成了們隨身攜帶的物件。U盤中最常用的晶振為石英晶振49/S等等。有不少用戶在這些移動存儲上保存了大量的重要數據。然而，這些移動存儲的安全性卻不樂觀，其發生硬件故障的概率要遠遠大于硬盤。因此，移動存儲硬件數據恢復的需求越來越多，下面我們就來看一個典型的U盤數據恢復案例。
      一款愛國者迷你王2GB的U盤，插到USB接口里能看到硬件已連接，但無法識別盤符，在資源管理器中顯示“不可讀取”，U盤里都是工作中要用的重要資料文檔，希望盡可能的恢復原有數據。
由著多年經驗得出，此類故障應該屬于U盤的硬件故障，可能是主控芯片虛焊或者損壞，又或者晶振損壞。晶振可分為貼片晶振和插件晶振，晶振是給時鐘電路提供信號源的，要是無法給時鐘電路提供信息源也就意味著晶振損壞。若是這里故障的U盤數據恢復操作必須要把U盤進行拆解，也就是芯片級修復，
愛國者優盤的密封性做的非常好，幾乎找不到任何可以下手的地方，先是用改錐和刀片進行拆解，不料竟然沒有拆開！于是“一怒之下”用焊槍沿著接縫處把塑料外殼全給融了，加上尖嘴鉗，鑷子等工具終于是把芯片板給拆出來了。
       為了驗證主控芯片是否虛焊了，我們把拆下來的主控芯片重新焊接到U盤的PCB板上，結果發現U盤的故障狀態一樣。這說明主控芯片并不是虛焊了，而是徹底壞掉了。主控芯片損壞的處理方法比較簡單，一是用一摸一樣的主控方案和晶振替進行更換，如果能完全匹配，則可以解決數據恢復的問題；二是使用專用工具對存儲芯片F(xiàn)LASH進行數據重組并提取，此方法對主流的優盤、SD卡、CF卡以及記憶棒的電子存儲芯片是行之有效的方法。這需要使用類似芯片編程器之類的工具進行，并且需要具備一定的技術。
　　接下來，我們用熱風槍把優盤上的FLASH芯片從PCB板上給吹下來。使用熱風槍時要注意調節適當?shù)臏囟群惋L速，待溫度和氣流穩定后，用鑷子夾住芯片無針腳的兩側，在元件的上方向均勻加熱，等元件周圍的焊錫熔化后，用鑷子將其取下，若焊點上的錫不足，可用烙鐵在焊點上加注適量的焊錫。
　　接下來是數據重組，我們使用編程器類型的工具把把FLASH里的數據完整的鏡像出來，再用磁盤分析工具進行數據重組，需要注意的一點是，F(xiàn)LASH芯片上的的小圓點要與編程器上的三角號對上，否則可能會把芯片中的電路燒壞。進入程序后，新建一個任務，讀取芯片ID，可以看到此芯片ID為HY27U7088G2M，是現代廠家的單面雙層閃存芯片，對兩層芯片分別進行ECC錯誤校驗之后進行數據重組。到此芯片是按照512+16字節的方式進行數據校驗存儲的。通過模擬一個類似于主控的程序對閃存芯片上的數據進行重新的管理與讀取，最終完全將客戶需要的1.4GB的資料成功恢復。
