微處理器是一種中央處理器由多個大規模集成電路組合而成，主要作用是執行系統命令，收取命令，交換邏輯元件及存儲器的信息傳輸。是現在代化工業，商業，民用級領域產品核心部件，在生活中無處不存在。微處理器采用的電子元器件有非常多種，晶振是其中一種比較重要的，如果沒有晶振微處理器將無法完成工作，微處理器選用石英晶振也有一套嚴格的標準，接下來，金洛鑫電子就帶大家一起看看，正確的為微處理器選擇的方法和負電阻測量。
除非在微處理器數據表中另有規定，否則本文可用作選擇晶體的一般指導，該晶體可與許多領先的微處理器制造商一起使用。大多數微處理器都包括一個帶正反饋電阻（典型值為1MO）的逆變器設計，帶有一個可選的串聯電阻，其值在10歐姆到1K歐姆之間變化。

具有輸入端口（通常稱為XIN，XI，XTALI或類似性質）和輸出端口（XOUT，XO，XTALO或類似性質），用于這兩個端口之間的晶體單元連接。大多數芯片都設計有一個選項，可以通過外部石英晶體振蕩器驅動輸入到晶體輸入端口，也可以使用外部晶振驅動。
繪制晶體振蕩器根據共振頻率，可以選擇晶體作為基波或泛音模式。通常，28MHz以上的頻率需要第三個泛音模式以獲得價格優勢和交付。在并聯模式中，晶體電抗是電感性的，需要兩個外部電容器（C1）和（C2）來實現必要的振蕩相移。無論晶體處于基本模式還是泛音模式，都需要C1和C2。C1和C2的值由芯片制造商規定，從6pF到47pF不等。
C1和C2可能不平衡，即值相等，但有時會以特定比率（C1/C2）偏移以獲得最佳性能，具體取決于石英晶振和放大器特性以及電路板布局。下圖示出了基模操作的典型配置。

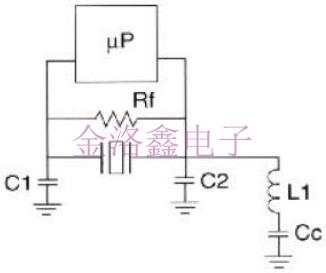

在泛音模式中，需要額外的電感器L1和電容Cc來選擇第三泛音模式，同時抑制或拒絕基模。選擇第三泛音晶體電路中的L1和Cc值以滿足以下條件。來自串聯諧振電路的L1，Cc分量的頻率低于基頻，這使得電路在基頻下看起來是電感性的。這種情況不利于基模的振蕩。繪制有源晶振來自并聯諧振電路的L1，Cc和C2分量的頻率大約在基波和第三泛音頻率之間的中間。這種情況使電路在第三泛音頻率處電容，這有利于在所需的泛音模式下的振蕩。

在標準泛音模式下，C2值從10pF到30pF不等。Cc值應選擇至少為C2值的10倍，因此其等效C-equiv。將近似值。不同Quartz Crystal頻率的L1典型值：

圖中示出了40.320MHz，第三泛音模式操作的典型電路配置。

負電阻測量：
當晶體單元在振蕩電路中作為感應無功電抗被驅動時，諧振器單元和振蕩電路之間的關系如下圖所示。為了改善振蕩電路的起始條件，可以增加振蕩電路的值。負電阻-R-振蕩電路的哪個參數。如果沒有很大負電阻（較小負電阻）的電路與具有較大諧振電阻的晶體單元組合，則啟動條件將變得更糟。振蕩電路應設計成使得負電阻值為諧振電阻的5至10倍。

還需要將負載電容的中心值（確定振蕩頻率的絕對值）和可變范圍（振蕩頻率的微調范圍）保持在振蕩電路中的最佳值。
負阻測量程序：
打開所用主電路中晶體單元的任一端，并將可變電阻器串聯插入石英晶體單元，如圖E所示。改變電阻值以檢查當時觀察到的振蕩極限和電阻（歐姆）。在這種情況下，必須打開和關閉電源電路。電路中的負電阻（-R）是通過上述方法獲得的值與晶體的諧振電阻R1之和。該測量應在工作頻率的上限和下限進行。
為微處理器選擇合適可降低成本的石英晶體并不復雜，考究的是設計者和工程的專業性，金洛鑫電子是進口晶振代理商，除了產品還提供技術支持服務，可協助廣大新老客戶選擇產品所需的石英晶體和時鐘振蕩器。有任何與晶振相關的，都可以聯系我司，客戶的滿意度，就是我們追求完美的動力。
