當Diodes公司把汽車系統與貼片晶體完美的結合在一起
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2020年06月01
當Diodes公司把汽車系統與貼片晶體完美的結合在一起

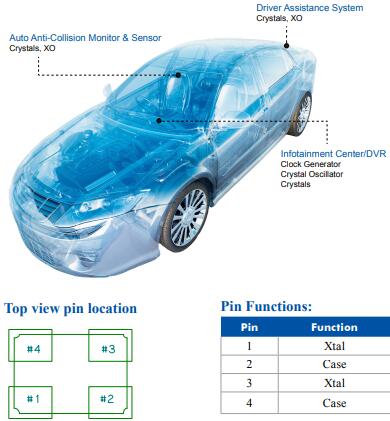

我們都知道汽車是頻率元件長期供應的行業領域,每年汽車消耗掉的貼片晶體和振蕩器就多達上億顆,用量需要是非常大的,而且汽車使用的貼片晶振并不是普通的類型,而是有專門的一個車規級晶振分類.許多汽車案子里都注明了晶振的重要性,而且在采購的過程中較為嚴格,必須是符合AEC-Q200國際汽車標準,Diodes是專業的頻率元件制造商,該品牌的汽車級晶振舉世聞名,很多生產廠家都是只用這一個品牌,以下是其中一款Diodes車載晶體系列的介紹內容.
產品描述:
4焊盤FHQ系列接縫密封裝置在標準2.5x2.0mm陶瓷封裝中集成了超小型AT切割石英晶體諧振器.這些緊湊的晶體非常適合在人口密集的PCB應用中進行表面安裝.FHQ系列旨在滿足汽車應用的AEC-Q200-3級,2級和1級要求,并支持-40~+125℃的工作溫度范圍.
產品特色:
•堅固的AT切割水晶結構
•微型2.5x2.0mm陶瓷封裝
•提供卷帶包裝;8mm膠帶,每卷3000單位
•無鉛且符合RoHS/Green
•支持高達125℃的高溫
•寬頻率范圍8~66MHz
•汽車電子晶振符合AEC-Q200
頻率范圍:
12.0000MHz～66.0000MHz(基本)
25℃±3℃時的特性:
頻率校準容差:±10ppm～±50ppm
負載電容:7至32pF或串聯諧振
有效串聯電阻(ESR):
12.0000MHz～19.9999MHz:最大140Ω
20.0000MHz～29.9999MHz:最大70Ω
30.0000MHz～66.0000MHz:最大50Ω
驅動電平:典型值為10μW.最大100μW
并聯電容:最大5pF.
溫度范圍:
工作:-20~+70℃;-40~+85℃;-40~+125℃
儲存:-55~+125℃
溫度穩定性:
±10ppm～±50ppm(-20至+70℃)
±15ppm～±50ppm(-40至+85℃)
±50ppm～±70ppm(-40至+125℃)
第一年在25℃時老化:
±3ppm以下
回流溫度:
最高260℃,最長10秒
當Diodes公司把汽車系統與貼片晶體完美的結合在一起
我們都知道汽車是頻率元件長期供應的行業領域,每年汽車消耗掉的貼片晶體和振蕩器就多達上億顆,用量需要是非常大的,而且汽車使用的貼片晶振并不是普通的類型,而是有專門的一個車規級晶振分類.許多汽車案子里都注明了晶振的重要性,而且在采購的過程中較為嚴格,必須是符合AEC-Q200國際汽車標準,Diodes是專業的頻率元件制造商,該品牌的汽車級晶振舉世聞名,很多生產廠家都是只用這一個品牌,以下是其中一款Diodes車載晶體系列的介紹內容.
產品描述:
4焊盤FHQ系列接縫密封裝置在標準2.5x2.0mm陶瓷封裝中集成了超小型AT切割石英晶體諧振器.這些緊湊的晶體非常適合在人口密集的PCB應用中進行表面安裝.FHQ系列旨在滿足汽車應用的AEC-Q200-3級,2級和1級要求,并支持-40~+125℃的工作溫度范圍.
產品特色:
•堅固的AT切割水晶結構
•微型2.5x2.0mm陶瓷封裝
•提供卷帶包裝;8mm膠帶,每卷3000單位
•無鉛且符合RoHS/Green
•支持高達125℃的高溫
•寬頻率范圍8~66MHz
•汽車電子晶振符合AEC-Q200
12.0000MHz～66.0000MHz(基本)
25℃±3℃時的特性:
頻率校準容差:±10ppm～±50ppm
負載電容:7至32pF或串聯諧振
有效串聯電阻(ESR):
12.0000MHz～19.9999MHz:最大140Ω
20.0000MHz～29.9999MHz:最大70Ω
30.0000MHz～66.0000MHz:最大50Ω
驅動電平:典型值為10μW.最大100μW
并聯電容:最大5pF.
溫度范圍:
工作:-20~+70℃;-40~+85℃;-40~+125℃
儲存:-55~+125℃
溫度穩定性:
±10ppm～±50ppm(-20至+70℃)
±15ppm～±50ppm(-40至+85℃)
±50ppm～±70ppm(-40至+125℃)
第一年在25℃時老化:
±3ppm以下
回流溫度:
最高260℃,最長10秒
當Diodes公司把汽車系統與貼片晶體完美的結合在一起
