RIVER開發新型GT切割晶體振蕩器可承受200℃高溫
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2020年07月10
RIVER開發新型GT切割晶體振蕩器可承受200℃高溫
リバーエレテック株式會社在眾多日系進口晶振品牌當中,屬于比較低調的,業內和用戶大部分只是知道其總部在日本,另外在中國西安也有分公司.這幾年RIVER晶體公司一直致力于研發小型,高性能,低成本,多用途的晶體和振蕩器,雖然產品列表里面的型號不算豐富,但是每一款都是可以用到實處,每一顆晶振都可以用到不同的產品身上,而且品質和穩定性,是行業里公認的優質.目前市場上的壓電石英元件,大部分都是采用AT切割方式生產,少部分是SC切割,另一種GT切割了解的人非常少,但其實已經存在了很久,今天要給大家介紹的,就一款采用GT切割方法的晶體振蕩器產品.
2020年6月5日,日本:RIVER的新型石英晶體振蕩器在200攝氏度以下的溫度下提供的頻率基準精確到50ppm以內.它具有7.9MHz至1.124GHz的頻率范圍,并帶有電壓控制選項和三種不同的輸出類型.該振蕩器基于一種稱為GT-Cut的新型諧振器,與AT-Cut石英諧振器相比,該振蕩器在溫度范圍內具有更好的穩定性,具有更高的能源效率,并且不易受到沖擊和振動的影響.

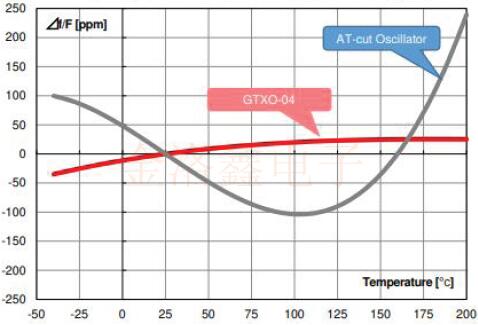

圖1:頻率與溫度特性(典型示例)
GTXO-04晶振尺寸封裝圖

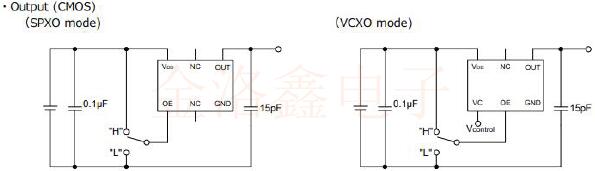

測試電路
標準規格表:
目標應用包括汽車和電動汽車的高溫感應,油井鉆探儀器和遙測,5G,航空航天以及工業過程控制.GT-cut有源晶振的更好穩定性將提高這些行業中測量的準確性和可靠性.
RIVER開發新型GT切割晶體振蕩器可承受200℃高溫
リバーエレテック株式會社在眾多日系進口晶振品牌當中,屬于比較低調的,業內和用戶大部分只是知道其總部在日本,另外在中國西安也有分公司.這幾年RIVER晶體公司一直致力于研發小型,高性能,低成本,多用途的晶體和振蕩器,雖然產品列表里面的型號不算豐富,但是每一款都是可以用到實處,每一顆晶振都可以用到不同的產品身上,而且品質和穩定性,是行業里公認的優質.目前市場上的壓電石英元件,大部分都是采用AT切割方式生產,少部分是SC切割,另一種GT切割了解的人非常少,但其實已經存在了很久,今天要給大家介紹的,就一款采用GT切割方法的晶體振蕩器產品.
2020年6月5日,日本:RIVER的新型石英晶體振蕩器在200攝氏度以下的溫度下提供的頻率基準精確到50ppm以內.它具有7.9MHz至1.124GHz的頻率范圍,并帶有電壓控制選項和三種不同的輸出類型.該振蕩器基于一種稱為GT-Cut的新型諧振器,與AT-Cut石英諧振器相比,該振蕩器在溫度范圍內具有更好的穩定性,具有更高的能源效率,并且不易受到沖擊和振動的影響.
RIVER ELETEC首席執行官WakaoFujio先生說:”這些基于我們新的GT切割諧振器的新型振蕩器將使我們的客戶能夠在最具挑戰性的高溫環境中提高其石油鉆探和汽車儀器的精度.GT-cut諧振器,我們的新的Lamb波諧振器以及我們推出的世界上最小的時鐘晶體,證明了我們繼續致力于研發投資,以進一步擴大RIVER在時間參考行業的長期領導地位.”
RIVER ELETEC是一家日本公開交易的技術公司,通過為每款新一代可聽,可穿戴和定位產品提供世界上最小的石英諧振器,從而為第一級智能手機和消費電子公司提供競爭優勢.RIVER在光刻制造方法,新穎的晶體包裝和創新的密封技術,EBS,MDS方面的專業知識在過去的50年中一直將其置于行業的最前沿.
GTXO-04晶振特征:
•在寬工作溫度范圍(-40℃~+200℃)下實現了很高的頻率精度
•廣泛的寬頻率輸出范圍(高達1124MHz)
•提供多種輸出格式(CMOS/LVDS/LVPECL)
•VCXO晶振(壓控振蕩器)模式可選
•多媒體,計算,網絡或更多
•推薦用于要求頻率精度超過125℃的設備
一般注意事項:
•標準選項的某些組合可能被歸類為高規格型號.
•請向我們咨詢與標準規格不符的規格.
•本文檔中的信息如有更改,恕不另行通知.
•為了確保操作的穩定性,應在VDD和接地之間放置一個0.01 µF的旁路電容,并使其盡可能靠近產品.
RIVER ELETEC是一家日本公開交易的技術公司,通過為每款新一代可聽,可穿戴和定位產品提供世界上最小的石英諧振器,從而為第一級智能手機和消費電子公司提供競爭優勢.RIVER在光刻制造方法,新穎的晶體包裝和創新的密封技術,EBS,MDS方面的專業知識在過去的50年中一直將其置于行業的最前沿.
GTXO-04晶振特征:
•在寬工作溫度范圍(-40℃~+200℃)下實現了很高的頻率精度
•廣泛的寬頻率輸出范圍(高達1124MHz)
•提供多種輸出格式(CMOS/LVDS/LVPECL)
•VCXO晶振(壓控振蕩器)模式可選
•多媒體,計算,網絡或更多
•推薦用于要求頻率精度超過125℃的設備
一般注意事項:
•標準選項的某些組合可能被歸類為高規格型號.
•請向我們咨詢與標準規格不符的規格.
•本文檔中的信息如有更改,恕不另行通知.
•為了確保操作的穩定性,應在VDD和接地之間放置一個0.01 µF的旁路電容,并使其盡可能靠近產品.
圖1:頻率與溫度特性(典型示例)
GTXO-04晶振尺寸封裝圖
測試電路
| 項目 | 技術指標 |
單元 |
||||
| Min | Nom | Max | ||||
| 標稱頻率 | 7.9 | 1124 | MHz | |||
| 頻偏 | -20 | - | +20 | ppm | -40℃~+125℃ | |
| -50 | - | +50 | -40℃~+200℃ | |||
| 電源電壓(VDD) | L型 | 3.135 | 3.3 | 3.465 | V | |
| N型 | 2.375 | 2.5 | 2.625 | |||
| 電流消耗 | CMOS | 20 | 25 | mA | 未加載 | |
| LVDS | 23 | |||||
| LVPECL | 54 | |||||
| 隨機抖動(RJ) | 6 | Ps | VDD=3.3V | |||
| 頻率牽引范圍 | ±50 | ppm | 當選擇VCXO時為正斜率 | |||
