TXC差分晶體振蕩器產品特性簡介
傳統的差分晶體振蕩器可以分為兩大類,分別是LVDS輸出和LVPECL輸出的,這兩種輸出邏輯是差分系列最常見的兩種.TXC公司自己研發的LVDS和LVPECL在國際市場上口碑非常良好,頻率可達到700.000MHz,頻率穩定度可以達到±25ppm以上.差分晶振的性能比一般的晶體振蕩器要高,而且其相位噪聲和相位抖動比較低,適用應用到一些比較高端,工作環境惡劣的設備身上.TXC晶振已經成功開發了多款差分振蕩器產品,今天先不介紹這些產品,給大家重點說明下差分的電氣特性和優勢.
晶體振蕩器(XO)簡化框圖
•XO由石英諧振器組成,該諧振器具有集成在密封無鉛陶瓷封裝中的振蕩電路IC.
•諧振器可以是傳統的石英諧振器或SAW(表面聲波)諧振器.
•預先匹配和預先優化石英晶體諧振器和振蕩電路,可提供準確,穩定和干凈的頻率輸出信號.
•LVPECL代表”低壓正發射極耦合邏輯”.
•LVDS代表”低壓差分信號”.
•HCSL代表”高速電流轉向邏輯”.
•LVPECL,LVDS和HCSL需要特定的端接電路.
產品特性:
TXC晶振核心競爭力
技術:內部設計,仿真和處理能力
質量:設計與生產保證
服務:全球銷售,營銷和FAE支持
成本效益:臺灣和中國大陸工廠的規模生產經濟
上市時間:晶體和貼片振蕩器小型化領導者
靈活性:敏捷的采樣能力和快速提升容量
TXC差分晶體振蕩器產品特性簡介
傳統的差分晶體振蕩器可以分為兩大類,分別是LVDS輸出和LVPECL輸出的,這兩種輸出邏輯是差分系列最常見的兩種.TXC公司自己研發的LVDS和LVPECL在國際市場上口碑非常良好,頻率可達到700.000MHz,頻率穩定度可以達到±25ppm以上.差分晶振的性能比一般的晶體振蕩器要高,而且其相位噪聲和相位抖動比較低,適用應用到一些比較高端,工作環境惡劣的設備身上.TXC晶振已經成功開發了多款差分振蕩器產品,今天先不介紹這些產品,給大家重點說明下差分的電氣特性和優勢.

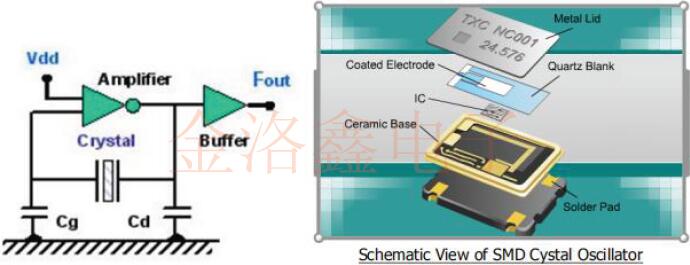

晶體振蕩器(XO)簡化框圖
•XO由石英諧振器組成,該諧振器具有集成在密封無鉛陶瓷封裝中的振蕩電路IC.
•諧振器可以是傳統的石英諧振器或SAW(表面聲波)諧振器.
•預先匹配和預先優化石英晶體諧振器和振蕩電路,可提供準確,穩定和干凈的頻率輸出信號.
SMD晶體振蕩器示意圖
LVPECL,LVDS和邏輯輸出是什么•LVPECL代表”低壓正發射極耦合邏輯”.
•LVDS代表”低壓差分信號”.
•HCSL代表”高速電流轉向邏輯”.

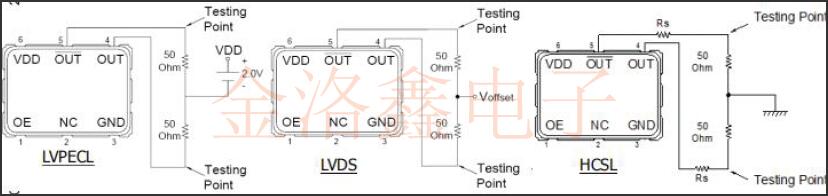

•LVPECL,LVDS和HCSL需要特定的端接電路.
| CMOS | LVPECL | LVPECL | LVDS | HCSL | |
| 電源電壓 | 3.3V | 3.3V | 2.5V | 3.3V/2.5V | 3.3V/2.5V |
| 輸出負載 | 15pF(Typ.) | 50Ω~VDD-2V | 50Ω~VDD-2V | 100Ω | 50ohm~GND |
| 高輸出電壓(VOH) | 2.97V | 2.35V | 1.55V | 1.43V | 0.73V |
| 輸出電壓低(VOL) | 0.33V | 1.60V | 0.80V | 1.1V | 0V |

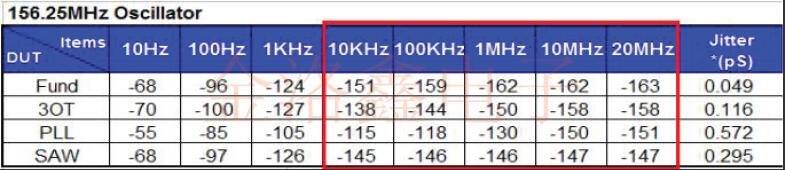

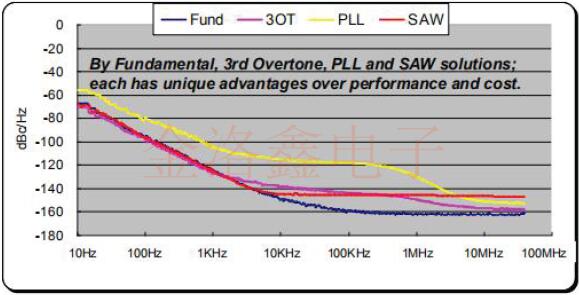

各種解決方案的相位噪聲性能
*相位抖動的積分范圍是12KHz至20MHz.
*相位抖動的積分范圍是12KHz至20MHz.
| 振蕩解決方案 | 頻率范圍 | 特征 | 輸出類型 |
電壓(V) |
PKG(毫米) |
| 水晶基礎 | 25MHz~200MHz |
穩定性±25ppm/±50ppm OTR-40℃~85℃ 156.25M,相位抖動典型值0.10秒 |
LVDS LVPECL |
2.5 3.3 |
7.0*5.0 5.0*3.2 3.2*2.5 |
| 水晶第三泛音 | 25MHz~200MHz |
穩定性±25ppm/±50ppm OTR-40℃~85℃ 156.25M,相位抖動典型值0.12秒 |
|||
| 晶振PLL | 75MHz~700MHz |
穩定性±25ppm/±50ppm OTR-40℃~85℃ 156.25M,相位抖動典型值0.25秒 |
|||
| 聲表面波基礎 | 75MHz~700MHz |
穩定性±50ppm/±100ppm OTR-5℃~85℃/-10℃~70℃ 156.25M,相位抖動典型值0.30秒 |
*相位抖動的積分范圍是12KHz至20MHz.

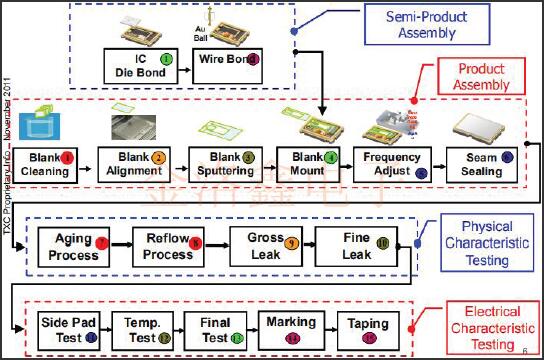

制造流程:
技術:內部設計,仿真和處理能力
質量:設計與生產保證
服務:全球銷售,營銷和FAE支持
成本效益:臺灣和中國大陸工廠的規模生產經濟
上市時間:晶體和貼片振蕩器小型化領導者
靈活性:敏捷的采樣能力和快速提升容量
