- 規格型號：66918534
- 頻率：200MHz
- 尺寸：7050mm
- 產品描述：SIT9102AI-242N33E200,美國SiTime晶振,7050差分晶振,依托SiTime美國高端生產線制造,采用MEMS微機電系統技術與高穩定性晶體材料,通過精密光刻工藝提升頻率一致性.

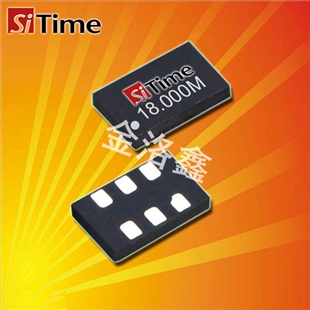

SIT9102AI-242N33E200,美國SiTime晶振,7050差分晶振
.png)
.png)
SIT9102AI-242N33E200,美國SiTime晶振,7050差分晶振
憑借高頻高精度,強抗干擾特性,該晶振廣泛應用于高端領域:在通信領域,為5G基站核心網設備,數據中心交換機提供時鐘信號,保障100Gbps以上高速數據傳輸無丟包;在工業測量領域,適配激光測距儀,高速示波器,確保測量精度≤0.001%;在航空航天領域,為衛星通信晶振終端,無人機飛控系統提供穩定時鐘,滿足-40°C至+85°C寬溫工作需求;同時,也適用于高端醫療影像設備(如CT掃描儀),自動駕駛域控制器等對時序精度與可靠性有嚴苛要求的場景,為高端裝備提供核心頻率支撐,助力提升設備整體性能.
.png)
.png)
SIT9102AI-242N33E200,美國SiTime晶振,7050差分晶振
| 原廠型號 Originalmodel： | SIT9102AI-242N33E200 | 品牌brand： | 美國SiTime |
| Manufacturer品牌 | SiTime晶振 | OperatingTemperature溫度 | -40°C ~ 85°C |
| Series型號 | SIT9102AI | Current-Supply(Max) | - |
| Type類型 | XO | PackageHeight高度 | 0.9mm |
| Frequency頻率 | 200M | Termination 腳位 | 6-pad |
| 輸出方式 Output： | LVDS | PackageType 封裝類型 | 6-SMD |
| Voltage-Supply電壓 | 3.3V | Packaging 包裝 | TapeandReel |
| FrequencyStability頻率穩定度 | 25PP | 安裝方式 Installation： | Surfacemount |

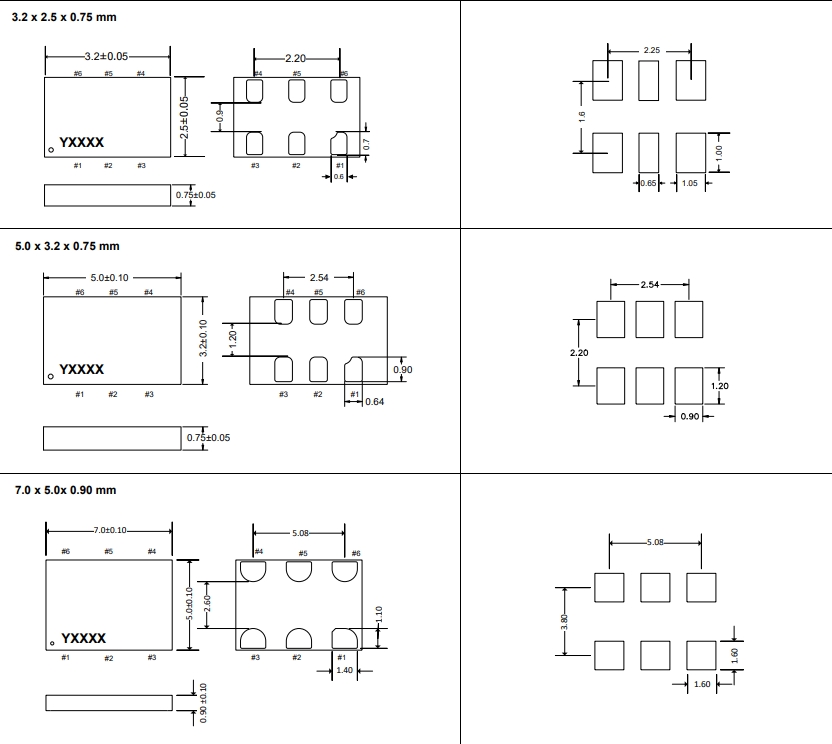

| Size/Dimension尺寸 | 7050mm | 最小包裝數MPQ： | 1000 |
.png)
.png)
SIT9102AI-242N33E200,美國SiTime晶振,7050差分晶振
.png)
.png)
SIT9102AI-242N33E200,美國SiTime晶振,7050差分晶振
| ECS-2333-160-BN-TR | ECS晶振 | ECS-2333 | XO | 16 MHz | HCMOS | 3.3V | ±50ppm |
| ECS-2033-250-BN | ECS晶振 | ECS-2033 | XO | 25 MHz | CMOS | 3.3V | ±50ppm |
| ECS-2333-500-BN-TR | ECS晶振 | ECS-2333 | XO | 50 MHz | HCMOS | 3.3V | ±50ppm |
| ECS-2018-270-BN | ECS晶振 | ECS-2018 | XO | 27 MHz | HCMOS | 1.8V | ±50ppm |
| ECS-2018-240-BN-TR3 | ECS晶振 | ECS-2018 | XO | 24 MHz | HCMOS | 1.8V | ±50ppm |
| ECS-2033-500-BN | ECS晶振 | ECS-2033 | XO | 50 MHz | CMOS | 3.3V | ±50ppm |
| ECS-3963-250-BN-TR | ECS晶振 | ECS-3963-BN | XO | 25 MHz | HCMOS | 3.3V | ±50ppm |
| ECS-2033-240-BN | ECS晶振 | ECS-2033 | XO | 24 MHz | CMOS | 3.3V | ±50ppm |
| ECS-2033-120-BN | ECS晶振 | ECS-2033 | XO | 12 MHz | CMOS | 3.3V | ±50ppm |
| ECS-327MVATX-2-CN-TR3 | ECS晶振 | ECS-327MVATX | XO | 32.768 kHz | CMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-327MVATX-3-CN-TR | ECS晶振 | ECS-327MVATX | XO | 32.768 kHz | CMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-3225MV-260-CN-TR | ECS晶振 | ECS-3225MV | XO | 26 MHz | HCMOS | 1.62V ~ 3.63V | ±25ppm |
| ECS-3225MV-240-BN-TR | ECS晶振 | ECS-3225MV | XO | 24 MHz | HCMOS | 1.62V ~ 3.63V | ±50ppm |
| ECS-2018-250-BN | ECS晶振 | ECS-2018 | XO | 25 MHz | HCMOS | 1.8V | ±50ppm |
| ECS-3225MV-500-CN-TR | ECS晶振 | ECS-3225MV | XO | 50 MHz | HCMOS | 1.62V ~ 3.63V | ±25ppm |
| ECS-3225MV-120-BN-TR | ECS晶振 | ECS-3225MV | XO | 12 MHz | HCMOS | 1.62V ~ 3.63V | ±50ppm |
| ECS-3225MV-250-CN-TR3 | ECS晶振 | ECS-3225MV | XO | 25 MHz | HCMOS | 1.8V ~ 3.3V | ±25ppm |
| ECS-3225MV-160-BN-TR | ECS晶振 | ECS-3225MV | XO | 16 MHz | HCMOS | 1.62V ~ 3.63V | ±50ppm |
| ECS-3225MV-500-BN-TR | ECS晶振 | ECS-3225MV | XO | 50 MHz | HCMOS | 1.62V ~ 3.63V | ±50ppm |
| ECS-3225MV-160-CN-TR | ECS晶振 | ECS-3225MV | XO | 16 MHz | HCMOS | 1.62V ~ 3.63V | ±25ppm |
| ECS-2520MV-160-CN-TR | ECS晶振 | ECS-2520MV | XO | 16 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-2520MV-250-CN-TR | ECS晶振 | ECS-2520MV | XO | 25 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-2520MV-250-BN-TR | ECS晶振 | ECS-2520MV | XO | 25 MHz | HCMOS | 1.6V ~ 3.6V | ±50ppm |
| ECS-2520MV-240-BN-TR | ECS晶振 | ECS-2520MV | XO | 24 MHz | HCMOS | 1.6V ~ 3.6V | ±50ppm |
| ECS-2520MV-120-BL-TR | ECS晶振 | ECS-2520MV | XO | 12 MHz | HCMOS | 1.6V ~ 3.6V | ±50ppm |
| ECS-5032MV-250-CN-TR | ECS晶振 | ECS-5032MV | XO | 25 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-2520MV-480-BN-TR | ECS晶振 | ECS-2520MV | XO | 48 MHz | HCMOS | 1.6V ~ 3.6V | ±50ppm |
| ECS-2520MV-080-CN-TR | ECS晶振 | ECS-2520MV | XO | 8 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-2033-240-BN-TR3 | ECS晶振 | ECS-2033 | XO | 24 MHz | CMOS | 3.3V | ±50ppm |
| ECS-2033-250-BN-TR3 | ECS晶振 | ECS-2033 | XO | 25 MHz | CMOS | 3.3V | ±50ppm |
| ECS-2520MV-500-BL-TR | ECS晶振 | ECS-2520MV | XO | 50 MHz | HCMOS | 1.6V ~ 3.6V | ±50ppm |
| ECS-2520MV-480-CN-TR | ECS晶振 | ECS-2520MV | XO | 48 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-3225MV-250-CN-TR | ECS晶振 | ECS-3225MV | XO | 25 MHz | HCMOS | 1.62V ~ 3.63V | ±25ppm |
| ECS-5032MV-240-CN-TR | ECS晶振 | ECS-5032MV | XO | 24 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-3953M-480-B-TR | ECS晶振 | ECS-3953M | XO | 48 MHz | HCMOS | 3.3V | ±50ppm |
| ECS-5032MV-200-CN-TR | ECS晶振 | ECS-5032MV | XO | 20 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-2520MVQ-250-CN-TR | ECS晶振 | ECS-2520MVQ | XO | 25 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-5032MV-500-CN-TR | ECS晶振 | ECS-5032MV | XO | 50 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-3963-040-BN-TR | ECS晶振 | ECS-3963-BN | XO | 4 MHz | HCMOS | 3.3V | ±50ppm |
| ECS-2520MVLC-075-BN-TR | ECS晶振 | ECS-2520MVLC | XO | 7.5728 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| ECS-2520MVLC-081.92-BN-TR | ECS晶振 | ECS-2520MVLC | XO | 8.192 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| ECS-2520MVLC-120-CN-TR | ECS晶振 | ECS-2520MVLC | XO | 12 MHz | CMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-2520MVLC-271.2-BN-TR | ECS晶振 | ECS-2520MVLC | XO | 27.12 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| ECS-2520MVLC-049-BN-TR | ECS晶振 | ECS-2520MVLC | XO | 4.9152 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| ECS-2520MVLC-250-CN-TR | ECS晶振 | ECS-2520MVLC | XO | 25 MHz | CMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-3951M-160-B-TR | ECS晶振 | ECS-3951M | XO | 16 MHz | HCMOS | 5V | ±50ppm |
| ECS-5032MV-122.8-CN-TR | ECS晶振 | ECS-5032MV | XO | 12.288 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-327MVATX-7-CN-TR | ECS晶振 | ECS-327MVATX | XO | 32.768 kHz | CMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-5032MV-1250-CN-TR | ECS晶振 | ECS-5032MV | XO | 125 MHz | HCMOS | 1.6V ~ 3.6V | ±25ppm |
| ECS-2018-143-BN | ECS晶振 | ECS-2018 | XO | 14.31818 MHz | HCMOS | 1.8V | ±50ppm |
| ECS-327ATQMV-AS-TR | ECS晶振 | ECS-327ATQMV | XO | 32.768 kHz | CMOS | 1.62V ~ 3.63V | ±100ppm |
| ECS-3963-120-BN-TR | ECS晶振 | ECS-3963-BN | XO | 12 MHz | HCMOS | 3.3V | ±50ppm |
| ECS-3225MVQ-1000-CN-TR | ECS晶振 | ECS-3225MVQ | XO | 100 MHz | HCMOS | 1.7V ~ 3.6V | ±25ppm |
| ECS-3953M-250-B-TR | ECS晶振 | ECS-3953M | XO | 25 MHz | HCMOS | 3.3V | ±50ppm |
| ECS-3963-250-AU-TR | ECS晶振 | ECS-3963 | XO | 25 MHz | HCMOS | 3.3V | ±100ppm |
| ECS-3953M-500-BN-TR | ECS晶振 | ECS-3953M-BN | XO | 50 MHz | HCMOS | 3.3V | ±50ppm |
| ECS-3951M-160-BN-TR | ECS晶振 | ECS-3951M-BN | XO | 16 MHz | HCMOS | 5V | ±50ppm |
| ECS-3953M-250-BN-TR | ECS晶振 | ECS-3953M-BN | XO | 25 MHz | HCMOS | 3.3V | ±50ppm |
| ECS-3953M-120-BN-TR | ECS晶振 | ECS-3953M-BN | XO | 12 MHz | HCMOS | 3.3V | ±50ppm |
| ECS-3953M-018-BN-TR | ECS晶振 | ECS-3953M-BN | XO | 1.8432 MHz | HCMOS | 3.3V | ±50ppm |
