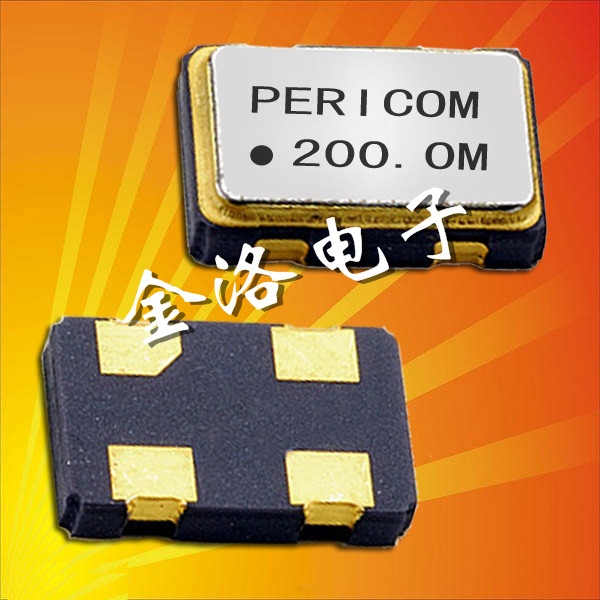

亞陶晶振,MD晶振,5032晶振,石英振蕩器
參數:頻率范圍16.000MHZ-67.000MHZ
電源電壓: 2.5V
負載電容: 15PF
工作溫度: -20℃~+70℃
保存溫度: -40℃~+85℃
精度 ±20ppm、±30ppm、±50ppm
輸出方式：CMOS
尺寸：量輕薄小型5.0*3.2*1.3mm
應用：供電設備，車載模塊，網絡設備，智能家居，GPS導航儀，LED定時計時模塊，平板掌上筆記本，數控設備等模塊。

         Pericom設計、研發、并且營銷高性能的接口集成電路與晶振頻率控制產品，并致力遵從環境法規和制度，保護環境和預防對環境有害的影響。Pericom致力于創造一個有效環境保護系統，同時完成重要企業目標。
         我們是高速市場晶振技術科技的領先者，并且以業界最先推出雙HDMI 和 PCI Express切換的解決方案和獨特串行聯機信號完整性科技為榮。Pericom現有的技術包含了所有主要的高速串行聯機協議，包含了: PCI Express (1.0 + 2.0), USB 2.0 + SuperSpeed 3.0, HDMI/DVI + DisplayPort, SAS/SATA, XAUI, Fibre Channel, 和Gigabit Ethernet等。

        亞陶晶振,MD晶振,5032晶振,石英振蕩器，為一款5032mm表面貼片式金屬外殼普通有源石英晶振，百利通亞陶出口的晶振通常PPM都比較高，例如這款的精度范圍可達到±20ppm~±50ppm之間，用在產品身上可發揮MD晶振的高穩定性，并且它的體積也是市場最常的尺寸之一，可用在不同種類的高端數碼上，所以也具有多用途功能。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致石英晶振引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致貼片晶振無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

MD系列 ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： MD

·

（2） 抗低,電容負載 型號： MD

·

（3） TTL 負載 型號： MD

·

（4） LV-PECL 負載 型號： MD

·

（5）LV-PECL 負載 型號： MD



（6） LV-PECL 負載 型號： MD



（7） LVDS 負載 型號： MD



（8） HCSL 負載 型號： MD
