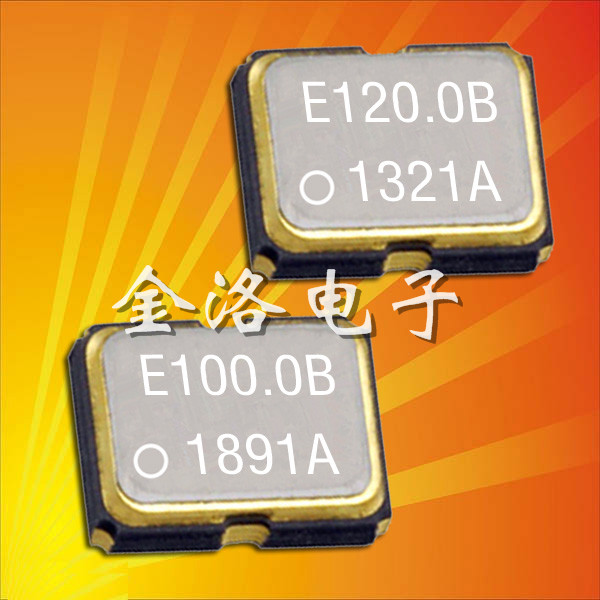

愛普生晶振,SG5032EAN晶振,5032晶振,石英振蕩器,SG5032EAN 106.250000M-KEGA3

規格型號：72449073
頻率：73.500MHz~700.000MHz
尺寸：5.0ｘ3.2ｘ1.0mm 詳細資料請查看PDF
PDF
產品描述：廣泛的應用于SDH/SONET,以太網,基站,“SG5032EAN 106.250000M-KEGA3”筆記本晶振應用,全球GPS定位系統,WLAN網絡等產品.符合RoHS/無鉛.

愛普生晶振,SG5032EAN晶振,5032晶振,石英振蕩器“SG5032EAN 106.250000M-KEGA3”
頻率范圍:73 .500MHZ-700.000MHZ
電源電壓: 2.5V
輸出方式: LV-PECL
工作溫度: -40℃~+85℃
保存溫度: -40℃~+125℃
精度 ±20ppm、±30ppm、±50ppm
功耗：60 mA Max.
尺寸：中體積重量輕7.0*5.0*1.0mm
應用：汽車電子、汽車車身控制、發電站控制機器、交通設備、醫療器械、運輸車輛機器控制裝置、防火防盜裝置、多媒體器材等產品。

愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,同時也生產打印機和影印機等產品.而在電子元器件中,“SG5032EAN 106.250000M-KEGA3”占主席地位,石英晶振中,EPSON愛普生做的異常出色.從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據80％的手機行業晶振類別。

愛普生晶振,SG5032EAN晶振,5032晶振,石英振蕩器，“SG5032EAN 106.250000M-KEGA3”這是一款擁有差分信號的晶體振蕩器，在晶振行業里非常罕見，頻率從73.5MHZ到700MHZ之間，精度有±20ppm、±30ppm、±50ppm不等，老化率為±5ppm，可以說非常的穩定，尤其適合用在汽車行駛安全方面的產品上，是汽車生產廠家們的福音。

晶振型號/輸出類型	SG5032EAN晶振,進口晶振
晶振類型	SPXO振蕩器
占空比	45 % ~ 55 %
振蕩模式	基本/第三泛音
電源電壓	2.5V
頻率范圍2	73.5.000MHZ-700.000MHZ
頻率穩定度	±20ppm、±30ppm、±50ppm
工作溫度	-40~+85℃
保存溫度	-40~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	3 ms Max.
相位抖動（12千赫?20兆赫）	0.6 ps Max.
老化率	±5ppm /年最大。

“SG5032EAN 106.250000M-KEGA3”噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近差分晶振的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過貼片晶振的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

SG5032EAN晶振：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
SG5032EAN

（2）抗低,電容負載
型號：
SG5032EAN

（3） TTL 負載
型號：
SG5032EAN

（4） LV-PECL 負載
型號：
SG5032EAN

（5）LV-PECL 負載
型號：
SG5032EAN

（6） LV-PECL 負載
型號：
SG5032EAN

（7） LVDS 負載
型號：
SG5032EAN

（8） HCSL 負載
型號：
SG5032EAN
