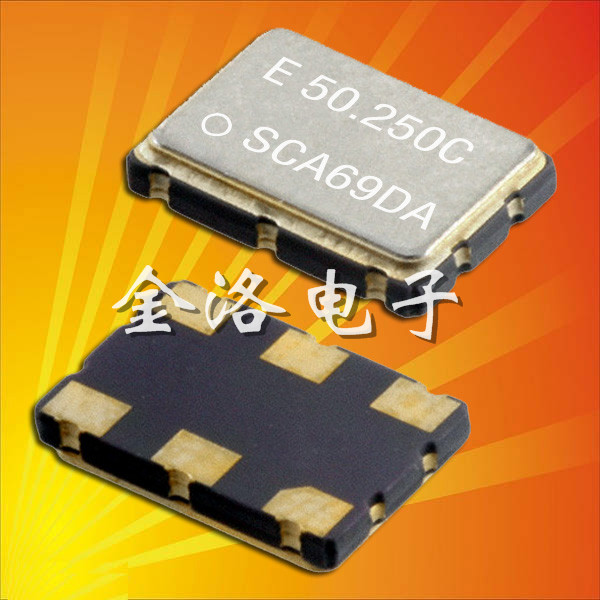

- 規格型號：23550185
- 頻率：100.000MHZ~175.000MHZ
- 尺寸：7.0*5.0*1.5mm 詳細資料請查看PDF
- 產品描述：廣泛應用于高端的網絡路由器,網絡交換機時鐘線路,“SG7050EBN 100.000000M-DJGA3”無線通信,智能手機,平板筆記本,超級計算機等產品.
EPSON振蕩器,SG7050EBN晶振,7050晶振,有源晶振,SG7050EBN 100.000000M-DJGA3
EPSON振蕩器,SG7050EBN晶振,7050晶振,有源晶振“SG7050EBN 100.000000M-DJGA3”
參數:頻率范圍100 .000MHZ-175.000MHZ
電源電壓: 3.3V
輸出方式: LV-PECL
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±50ppm
功耗：75 mA Max.
尺寸：大體積重量輕7.0*5.0*1.4mm
應用：智能家居中使用的遙控裝置、數碼周邊產品、航空器件、安防設備、電話分撥器、10G以太網、網絡路由器、光纖通信等產品。

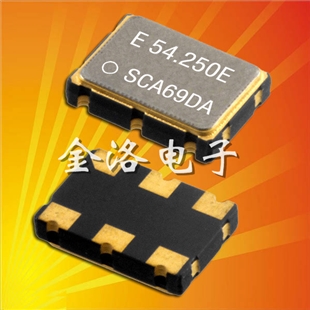

.jpg)
愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮石英晶振的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;“SG7050EBN 100.000000M-DJGA3”同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.
EPSON振蕩器,SG7050EBN晶振,7050晶振,有源晶振，“SG7050EBN 100.000000M-DJGA3”可能是世界上體積最大的差分晶振，擁有7.0*5.0*1.5mm的封裝，頻率穩定度高達±50ppm，振動啟動的時間為3 ms，如果電源電壓達到最低的時候，所需時間為0秒，可快速達到起振的效果，老化時間最長可以到10年左右，通過了國際標準ISO 14000的規定。
| 晶振型號/輸出類型 | SG7050EBN晶振,愛普生石英晶振 |
| 晶振類型 | SPXO振蕩器 |
| 占空比 | 45 % ~ 55 % |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 5.0V |
| 頻率范圍2 | 100.000MHZ-175.000MHZ |
| 頻率穩定度 | ±50ppm |
| 工作溫度 | -40~+85℃ |
| 保存溫度 | -55~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 3 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
“SG7050EBN 100.000000M-DJGA3”機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管差分晶振設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存進口晶振時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶振產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD晶振產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當石英晶體振蕩器波形經過的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
SG7050EBN晶振 ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： SG7050EBN |
.jpg) |
|
（2） 抗低,電容負載 型號： SG7050EBN |
.jpg) |
|
（3） TTL 負載 型號： SG7050EBN |
 |
|
（4） LV-PECL 負載 型號： SG7050EBN |
 |
|
（5）LV-PECL 負載 型號： SG7050EBN |
 |
|
（6） LV-PECL 負載 型號： SG7050EBN |
 |
|
（7） LVDS 負載 型號： SG7050EBN |
 |
|
（8） HCSL 負載 型號： SG7050EBN |
 |
