- 規格型號：38966362
- 頻率：73.500MHz~700.000MHz
- 尺寸：7.0*5.0*1.4mm 詳細資料請查看PDF
- 產品描述：廣泛應用于GPS系統,光纖通道,千兆以太網,“SG7050EAN 125.000000M-KEGA3”,串行ATA,平臺發射基站等領域.符合RoHS/無鉛.
貼片晶振,溫補晶振,SG7050EAN晶振,愛普生晶振,SG7050EAN 125.000000M-KEGA3
“SG7050EAN 125.000000M-KEGA3”貼片晶振,差分晶振,SG7050EAN晶振,愛普生晶振
參數:頻率范圍73.500MHZ-700.000MHZ
電源電壓:3.3V
頻率老化: ±5ppm
工作溫度: -40℃~+85℃
保存溫度: -40℃~+125℃
精度 ±20ppm、±30ppm、±50ppm
輸出方式：LV-PECL

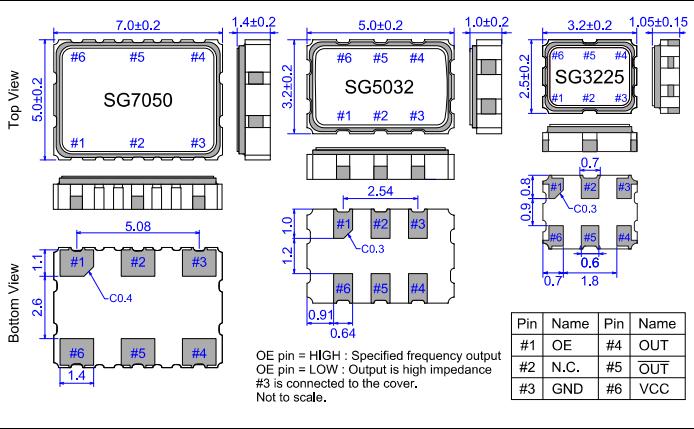

尺寸：大體積7.0*5.0*1.4
應用：無線通訊、筆記本電腦、電子儀器儀表、電子檢測工具、無線充電設備、網絡路由器、移動通信等產品。
.jpg)
“SG7050EAN 125.000000M-KEGA3”愛普生以提供原子鐘的精準振蕩器知名業界。在電子部件幅員中,2008年石英晶體振蕩器(包括Cystral和OSC)的市場規模僅約為半導體(約2600億美元)的2%(約50億美元)不到,算是利基市場,也因此身為其間的指導廠商。愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景。

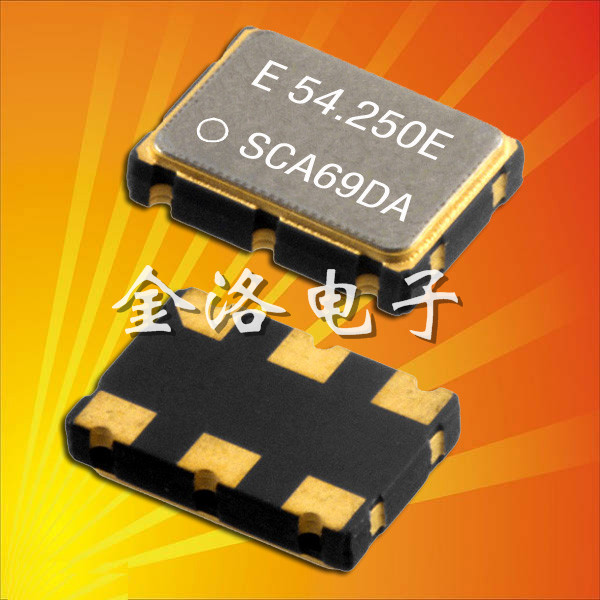

貼片晶振,差分晶振,SG7050EAN晶振,愛普生晶振，“SG7050EAN 125.000000M-KEGA3”這款EPSON品牌的差分晶振的參數與同是有差分信號的5032mm貼片晶振和3225mm貼片晶振的參數差不多，不同的是SG7050EAN晶振的尺寸比較大，體積有7.0*5.0*1.4mm，而且輸出方式是LV-PECL，常用的電壓提2.5V和3.3V，低功耗，低抖動，并且通過了歐盟的ROHS規定。
| 晶振型號/輸出類型 | SG7050EAN晶振,貼片石英晶振 |
| 晶振類型 | SPXO振蕩器 |
| 占空比 | 45 % ~ 55 % |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 3.3V |
| 頻率范圍2 | 73.500MHZ-700.000MHZ |
| 頻率穩定度 | ±20ppm、±30ppm、±50ppm |
| 工作溫度 | -40~+85℃ |
| 保存溫度 | -40~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 3 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±5ppm /年最大。 |
.jpg)
有源晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致進口晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞愛普生晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則這款石英振蕩器會增加啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款貼片晶振的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
振蕩回路參數設置參考
