陶瓷諧振器的術語與應用
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2019年07月06
陶瓷諧振器也是眾多頻率控制元器件的一種,它的主要材料就是陶瓷,同樣具有壓電效應,目前市場上大部分都是石英晶體,但在上個世紀八九十年代,陶瓷晶振幾乎占據整個市場.直到2000年后,客戶才開始選擇使用石英,如今陶瓷晶振仍占有不小的份額,是電話機,游戲機,醫療模塊等行業的主要應用的頻率元件.為何選擇陶瓷諧振器？在精確度方面,陶瓷諧振器位于石英晶體振蕩器和LC/RC振蕩器之間.它們體積小得多,無需調整,啟動時間更短,成本更低.封裝:陶瓷諧振器配有標準的單列直插式封裝(LXZT和HXZT),或帶內置電容器的3引腳(ACR)).
特性:陶瓷諧振器的振蕩取決于與其壓電晶體結構相關的機械共振.這些材料(通常為鈦酸鋇或鈦酸鋯鈦)具有大的偶極子運動,通過相應的電場引起晶體的變形或生長.頻率范圍:可用的頻率范圍在190kHz到16MHz之間變化.
頻率穩定性:最大允許頻率偏差與溫度窗口25ºC的測量頻率相比,即-20ºC至+80ºC.典型穩定性為±0.3％(±3000ppm).頻率容差:室溫下允許偏離標稱頻率.陶瓷諧振器頻率容差以百分比表示,典型值±0.5％或百萬分之幾,±5000ppm.
諧振阻抗:晶體在工作諧振電路中的阻抗值.老化:一段時間內的相對頻率變化.這種頻率變化率通常是指數變量.通常,10年內老化為±0.5％.頻率穩定性:最大允許頻率偏差與250倍溫度窗口處的測量頻率相比,即-20℃至+80℃.
負載電容:負載電容(CL)是振蕩器通過兩個諧振器端子觀察電路時所表現出的電容量.負載電容用一對C1和C2表示,默認值在表中給出.
等效電路:其等效電路類似于石英晶體等效電路,即由具有并聯CO電容分流的L1,C1,R1系列電路組成.標準HXZT-4.0000MHz的典型參數如下:L-330uH,Cl-5pF,C0-40pF和Q~900.
應用
陶瓷諧振器主要用作許多微處理器的時鐘信號源,其頻率穩定性不是主要考慮因素.陶瓷振動子成本低廉,內置電容以節省空間.陶瓷諧振器主要用于消費電子應用(電視,錄像機,游戲,收音機)和家用電器.圖3顯示了4MHz陶瓷諧振器的阻抗與相位的典型曲線.
特性:陶瓷諧振器的振蕩取決于與其壓電晶體結構相關的機械共振.這些材料(通常為鈦酸鋇或鈦酸鋯鈦)具有大的偶極子運動,通過相應的電場引起晶體的變形或生長.頻率范圍:可用的頻率范圍在190kHz到16MHz之間變化.
頻率穩定性:最大允許頻率偏差與溫度窗口25ºC的測量頻率相比,即-20ºC至+80ºC.典型穩定性為±0.3％(±3000ppm).頻率容差:室溫下允許偏離標稱頻率.陶瓷諧振器頻率容差以百分比表示,典型值±0.5％或百萬分之幾,±5000ppm.
諧振阻抗:晶體在工作諧振電路中的阻抗值.老化:一段時間內的相對頻率變化.這種頻率變化率通常是指數變量.通常,10年內老化為±0.5％.頻率穩定性:最大允許頻率偏差與250倍溫度窗口處的測量頻率相比,即-20℃至+80℃.
負載電容:負載電容(CL)是振蕩器通過兩個諧振器端子觀察電路時所表現出的電容量.負載電容用一對C1和C2表示,默認值在表中給出.
等效電路:其等效電路類似于石英晶體等效電路,即由具有并聯CO電容分流的L1,C1,R1系列電路組成.標準HXZT-4.0000MHz的典型參數如下:L-330uH,Cl-5pF,C0-40pF和Q~900.
陶瓷諧振器的測試電路

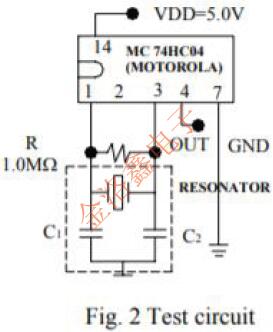

陶瓷諧振器:內置電容器:它由帶有反饋電阻Rf的CMOS反相器組成(圖2).反饋電阻允許在最初施加電源時啟動振蕩.其值通常為1MΩ.Cl和C2的值在表中給出或由客戶指定.
陶瓷諧振器主要用作許多微處理器的時鐘信號源,其頻率穩定性不是主要考慮因素.陶瓷振動子成本低廉,內置電容以節省空間.陶瓷諧振器主要用于消費電子應用(電視,錄像機,游戲,收音機)和家用電器.圖3顯示了4MHz陶瓷諧振器的阻抗與相位的典型曲線.

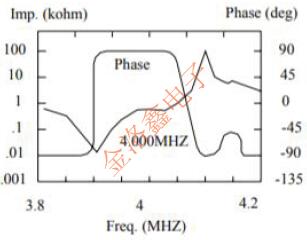

圖3.4.000MHz陶瓷諧振器的阻抗與相位的關系.

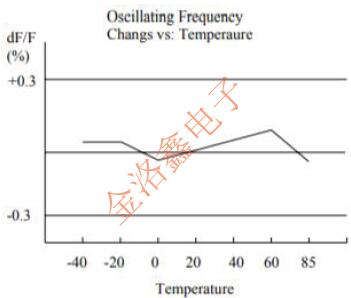

圖4.頻率與溫度的典型曲線
我司金洛鑫電子擁有將近1000平方米的生產工廠,生產和制造ZTA,ZTB,CRB等封裝的陶瓷諧振器,常用頻點如2.000MHz,4.000MHz,6.000MHz,8.000MHz,3.580MHz,14.7456MHz等長期備有大量庫存,引進日本專業的設備和生產技術,每一顆晶振都用心打造.貨源穩定,交期快速,品質保證,售后完善,咨詢熱線:0755-27837162.
