臺灣晶技晶振,7L晶振,2520晶體,溫補晶振
頻率范圍13.000MHZ-52.000MHZ
電源電壓:1.8V
頻率老化:  ±1.5ppm
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±0.5 ppm
輸出方式：COMS

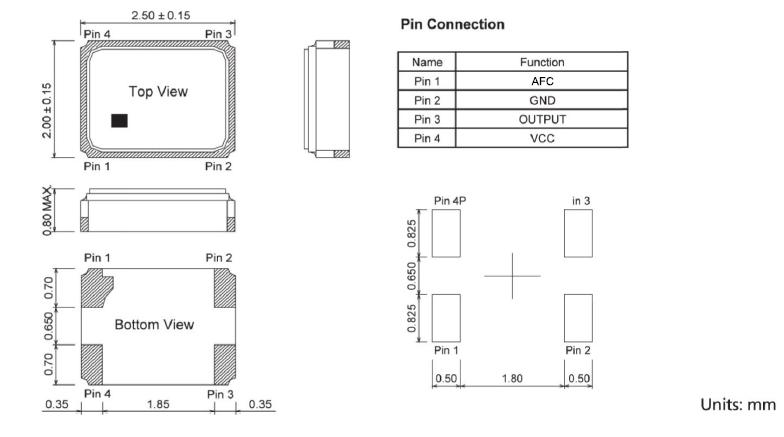

尺寸：小體積2.5*2.0*0.8mm
應用：GPS定位系統、北斗導航定位系統、汽車電子、家用醫療儀、無線發射基站、太陽能追日系統等產品。

        臺灣晶技股份有限公司（臺灣證券交易所代碼：3042）總部位於臺灣北投工業園區，是全球規模第七大的專業石英晶振頻率控制元件制造服務公司，為一專業之頻率控制元件制造商.多年來，我們始終以提升客戶價值為目標，提供客戶各種石英晶體振蕩器到模塊化設計（Design In）需求的完全整合方案，以滿足客戶全方位的需求；在價格、質量、交貨期、服務等方面，晶技的表現，始終超越客戶的期待。

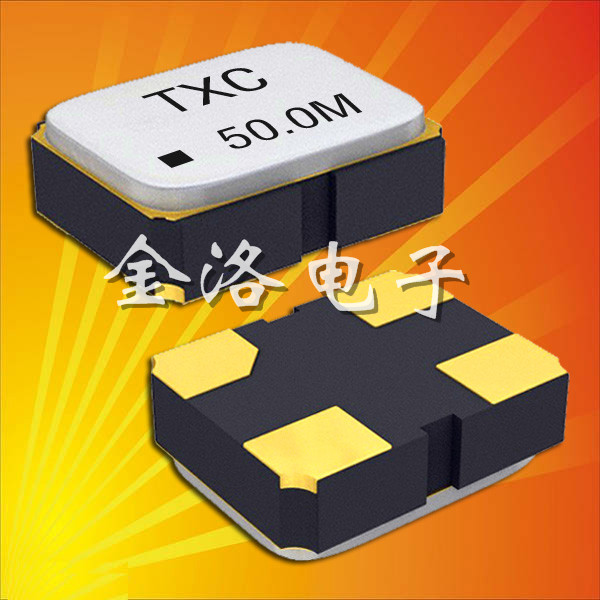

       臺灣晶技晶振,7L晶振,2520晶體,溫補晶振，是臺灣TXC品牌的一款小體積帶有溫度補償功能的晶體振蕩器，本身具有±0.5ppm的超高精度，電源電壓低至1.8V~3.3V，也就是說功耗只有2.0mA Max.，并且通過了國際ROHS規定標準，是一款環保晶振，7L晶振主要16.367667M、16.368M、16.369M、19.2M、26M、33.6M、38.4M和40M。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。

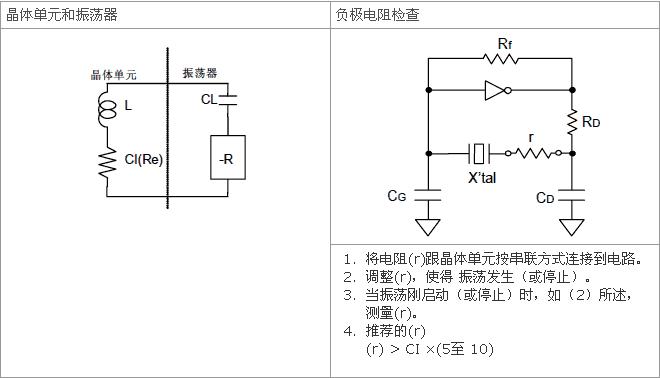

2.振蕩補償
除非在電路中提供足夠的負極電阻，否則會增加啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極
3.負載電容
如果電路中負載電容的不同，可能導致溫補晶體振蕩器頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

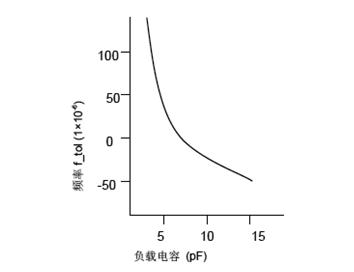

頻率和負載電容特征圖器

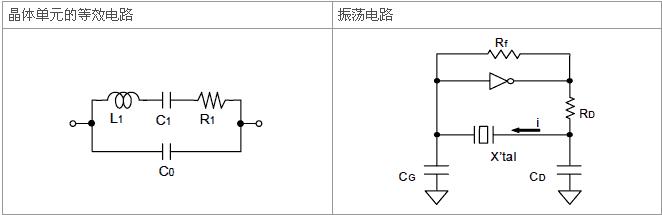

                           振蕩回路參數設置參考
