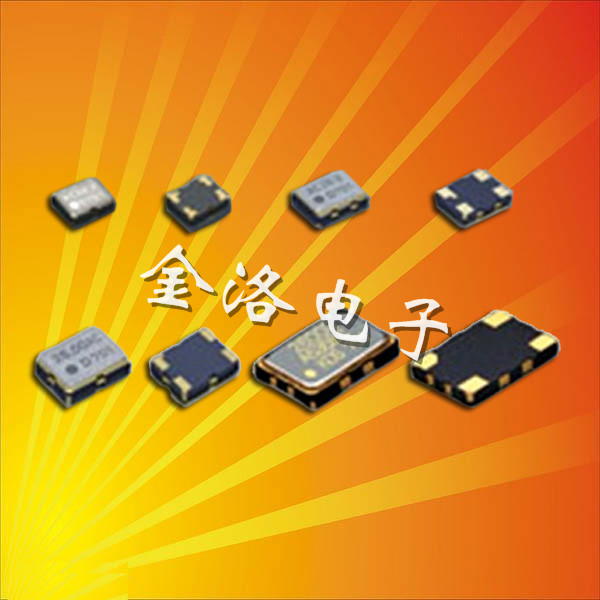

溫補晶振,有源晶振,DSB321SCM晶振,進口晶體振蕩器
頻率范圍:9 .600MHZ-52.000MHZ
電源電壓: 2.8V
輸出方式: COMS
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±1.5ppm
功耗：2.0 mA Max.

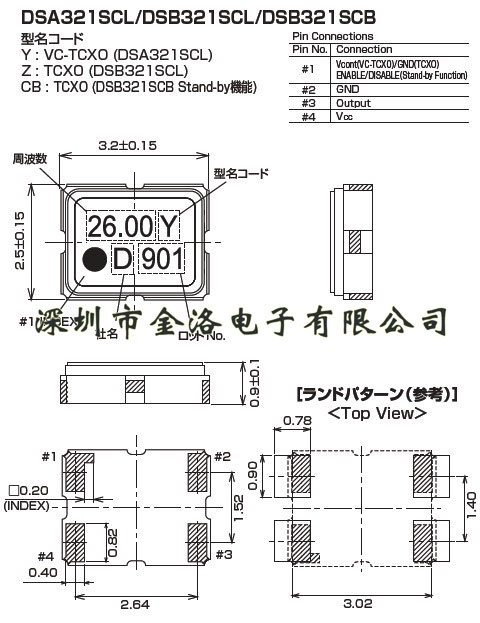

尺寸：小輕型3.2*2.5*0.9mm
應用：無線通訊設備、CDMA、WCDMA、LTE、WiMAX、汽車引擎控制系統、電子穩定程序控制系統等領域。

       大真空晶振提供遠見的解決方案的開發和制造各種水晶設備，滿足多樣化的市場需求。同時，大真空已經開發出一種系統，使跨職能協作和合作，由來自不同部門的專家，所以我們能提供我們高品質的石英晶振的迅速和有效的方式。石英器件在數字設備中起著不可忽視的重要作用，其技術要求高而精密。KDS的品牌下，我們追求的獨一無二的技術的發展，通過工藝的完美結合，長期以來形成的通過我們在晶振行業主導作用，自建國以來，和尖端技術。

        溫補晶振,有源晶振,DSB321SCM晶振,進口晶體振蕩器,本身自帶有溫度補償功能,精度高,電壓小,一般在1.8V~3.3V就可以用,常規精度是+/-1.5ppm,頻率范圍9 .600MHZ-52.000MHZ,因此DSB321SCM晶振擁有良好的穩定性,有一定的抗沖擊性,可以在距離地面一米處自由跌落,在惡劣的環境下也可以持續穩定的工作.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會進口晶振導致引發功能失?；驌舸┑拈]門或雜散現象。

電源線路

電源的線路阻抗應盡可能低。

輸出負載

建議將輸出負載安裝在盡可能靠近進口晶體振蕩器的地方（在20 mm范圍之間）。

未用輸入終端的處理

未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。

熱影響

重復的溫度巨大變化可能會降低受損害的貼片晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電，否則會導致貼片石英晶振無法產生振蕩和/或非正常工作。

輸出波形與測試電路

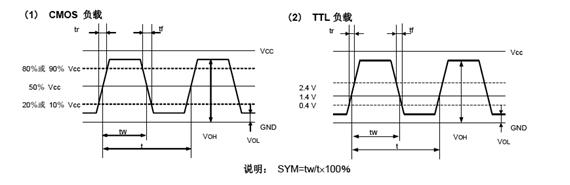

1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。

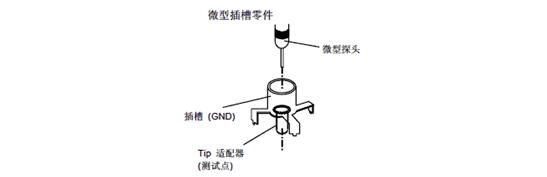

    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

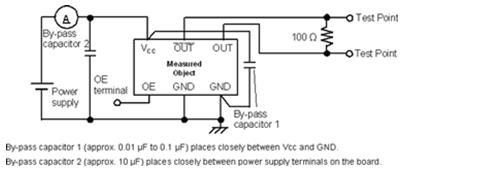

3.    測試電路

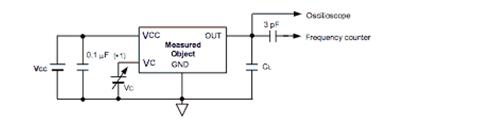

DSB321SCM晶振 ：在KDS晶振頻率電壓控制功能時，進行連接

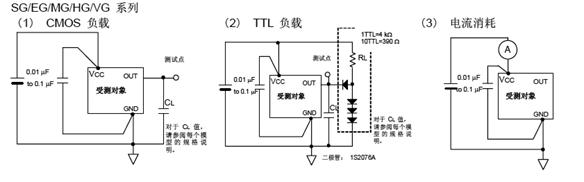

（1）CMOS 負載 型號： DSB321SCM

·

（2） 抗低,電容負載 型號： DSB321SCM

·

（3） TTL 負載 型號： DSB321SCM

·

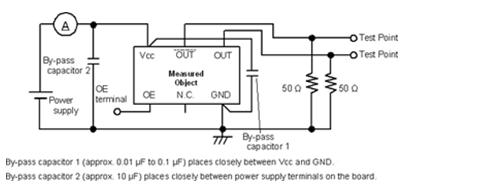

（4） LV-PECL 負載 型號： DSB321SCM

·

（5）LV-PECL 負載 型號： DSB321SCM



（6） LV-PECL 負載 型號： DSB321SCM



（7） LVDS 負載 型號： DSB321SCM



（8） HCSL 負載 型號： DSB321SCM
