當溫度穩定性要求超出標準晶體時鐘振蕩器[XO]或壓控晶體振蕩器[VCXO]的范圍時，使用TCXO[溫度補償晶體振蕩器]器件。TCXO提供了一種抵消晶體振蕩器中溫度變化引起的頻率變化的方法，最終改變了輸出頻率。TCXO晶振為設計工程師提供了一種設備，可以彌合標準XO或VCXO與OCXO之間的穩定性差距，有時相當于低等級OCXO設計的性能。今天的TCXO設計比OCXO具有更低的功耗和更小的封裝尺寸。本技術摘要將幫助用戶理解TCXO的基本功能和屬性，并討論常見的應用程序和市場。

TCXO廣泛用于電信應用，GPS定位，導航和定時系統，具有標準XO或VCXO無法達到的更嚴格的溫度穩定性。它們是VCXO和OCXO之間的橋梁，它可能比典型的振蕩器更昂貴，消耗更多的功率。技術的推動是朝著更低功耗和更低成本的方向發展，因此tcxo為功率和成本敏感的應用提供了良好的中端解決方案。應用程序暴露在動態變化的環境中，同時需要保持對網絡參考的連續鎖定，或者可能在無線或高速數字路由器中傳輸，必須保持頻率單調行為，這可能需要TCXO的補償。

隨著個人便攜式設備的發展，由于穩定性、尺寸要求和電池操作，對tcxo的需求大大增加。TCXO是理想的解決方案。蜂窩電話就是一個很好的例子，這種設備在其生命周期內暴露在溫度變化中，同時保持鎖定在給定的網絡上，并且永遠不會影響其數據交換性能。給定智能手機設備中的無線電在保持運行時受到天氣變化，沖擊和振動，外部干擾的影響.

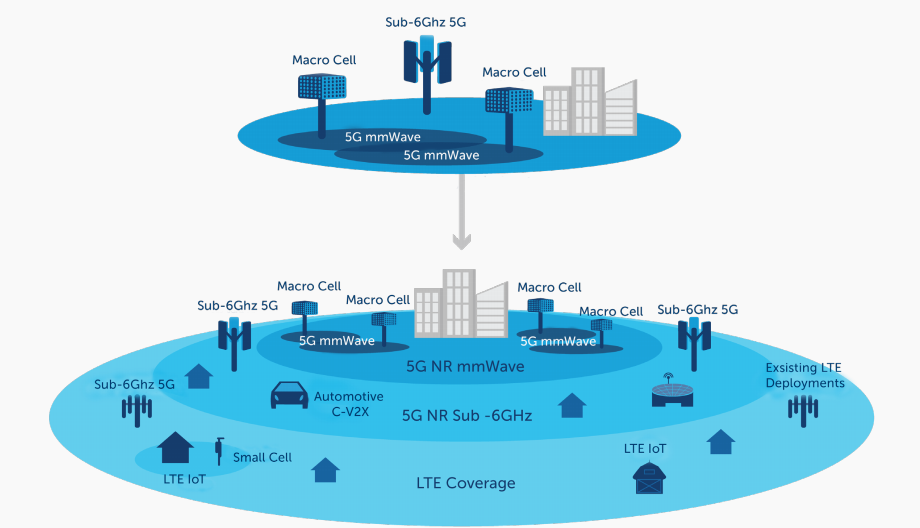

隨著用戶對更多數據的需求，下一代Wi-Fi和5G移動網絡將需要處理比目前更大的數據量，并且速度更快。為了滿足這種需求，以及在沒有誤差的信號水平下穿透建筑物的需要，小型基站將被用于擴大通信數據的分布，從而減少個別電臺的潛在負荷。小型基站是一種微型基站，它具有蜂窩塔的所有性能特征，具有簡單和低功耗，但也可以與蜂窩塔系統的穩定性和準確性相媲美。小蜂窩包括皮蜂窩、微蜂窩和飛蜂窩，可包括室內/室外系統。用于此目的的振蕩器將需要更高的耐溫性，更低的相位噪聲和更低的功耗。在這種情況下，對具有這種突出特點的TCXO的需求預計會增加。

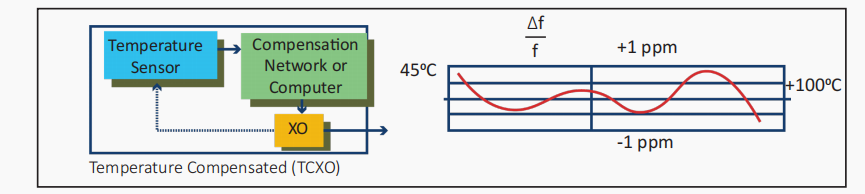

溫度穩定性是衡量振蕩器頻率在特定溫度范圍內變化的程度。溫度補償振蕩器使用補償網絡來調節溫度變化。應該注意的是，TCXO溫補晶振的頻率與溫度特性不是線性的。

溫度穩定性通常被描述為“±ppm”[百萬分之一]。例如，在-40°C至+85°C的工作溫度范圍內，常見的穩定性為±0.28 ppm，并將參考+25°C時的頻率值。+25°C時的頻率讀數參考最終用戶所需的標稱頻率，在溫度范圍-40°C至+85°C內，設備頻率將偏離標稱頻率不超過0.28ppm。頻率-溫度遲滯限制了TCXO的最終穩定性。晶體諧振器是這種遲滯的主要來源，它可以最小化，但不能消除。

用于5G網絡的CTS晶振精密定時設備利用低噪聲頻率合成技術來清除系統頻率噪聲，并將低頻乘以高頻，使我們的技術適用于高傳輸速率。我們的嵌入式ASIC解決方案和高Q晶體技術提供優化的信噪比，從而產生用于數據，語音和視頻傳輸?shù)木_和干凈的信號。
針對不斷發展的5G新無線電[NR]標準和用于支持5G架構的小型蜂窩和遠程無線電頭應用的芯片組解決方案的高穩定性性能屬性。535和536的設計目的是在高傳輸頻率下實現低噪聲性能，同時保持節能，并提供低噪聲頻率參考信號，緊湊的穩定性選項低至±0.1ppm，工作溫度范圍為-40°C至+105°C，支持室外部署，并可選擇剪切正弦或HCMOS輸出?？蛇x電壓控制頻率調諧和輸出使能功能也可用。

CTS原廠編碼	生產商	型號	類型	頻率	電壓	頻率穩定度
1380100-004	CTS晶振	-	OCXO	20 MHz	3.3V	10ppb
334L1000B3C2T	CTS晶振	334P/L	VCXO	100 MHz	2.5V	±50ppm
334L1000B3C3T	CTS晶振	334P/L	VCXO	100 MHz	3.3V	±50ppm
334L1000B3I2T	CTS晶振	334P/L	VCXO	100 MHz	2.5V	±50ppm
334L1000B3I3T	CTS晶振	334P/L	VCXO	100 MHz	3.3V	±50ppm
334L1000B4C2T	CTS晶振	334P/L	VCXO	100 MHz	2.5V	±30ppm
334L1000B4C3T	CTS晶振	334P/L	VCXO	100 MHz	3.3V	±30ppm
334L1000B4I2T	CTS晶振	334P/L	VCXO	100 MHz	2.5V	±30ppm
334L1000B4I3T	CTS晶振	334P/L	VCXO	100 MHz	3.3V	±30ppm
334L1000B5C2T	CTS晶振	334P/L	VCXO	100 MHz	2.5V	±25ppm
334L1000B5C3T	CTS晶振	334P/L	VCXO	100 MHz	3.3V	±25ppm
334L1062B3C2T	CTS晶振	334P/L	VCXO	106.25 MHz	2.5V	±50ppm
334L1062B3C3T	CTS晶振	334P/L	VCXO	106.25 MHz	3.3V	±50ppm
334L1062B3I2T	CTS晶振	334P/L	VCXO	106.25 MHz	2.5V	±50ppm
334L1062B3I3T	CTS晶振	334P/L	VCXO	106.25 MHz	3.3V	±50ppm
334L1062B4C2T	CTS晶振	334P/L	VCXO	106.25 MHz	2.5V	±30ppm
334L1062B4C3T	CTS晶振	334P/L	VCXO	106.25 MHz	3.3V	±30ppm
334L1062B4I2T	CTS晶振	334P/L	VCXO	106.25 MHz	2.5V	±30ppm
334L1062B4I3T	CTS晶振	334P/L	VCXO	106.25 MHz	3.3V	±30ppm
334L1062B5C2T	CTS晶振	334P/L	VCXO	106.25 MHz	2.5V	±25ppm
334L1062B5C3T	CTS晶振	334P/L	VCXO	106.25 MHz	3.3V	±25ppm
334L1228B3C2T	CTS晶振	334P/L	VCXO	122.88 MHz	2.5V	±50ppm
334L1228B3C3T	CTS晶振	334P/L	VCXO	122.88 MHz	3.3V	±50ppm
334L1228B3I2T	CTS晶振	334P/L	VCXO	122.88 MHz	2.5V	±50ppm
334L1228B3I3T	CTS晶振	334P/L	VCXO	122.88 MHz	3.3V	±50ppm
334L1228B4C2T	CTS晶振	334P/L	VCXO	122.88 MHz	2.5V	±30ppm
334L1228B4C3T	CTS晶振	334P/L	VCXO	122.88 MHz	3.3V	±30ppm
334L1228B4I2T	CTS晶振	334P/L	VCXO	122.88 MHz	2.5V	±30ppm
334L1228B4I3T	CTS晶振	334P/L	VCXO	122.88 MHz	3.3V	±30ppm
334L1228B5C2T	CTS晶振	334P/L	VCXO	122.88 MHz	2.5V	±25ppm
334L1228B5C3T	CTS晶振	334P/L	VCXO	122.88 MHz	3.3V	±25ppm
334L1250B3C2T	CTS晶振	334P/L	VCXO	125 MHz	2.5V	±50ppm
334L1250B3C3T	CTS晶振	334P/L	VCXO	125 MHz	3.3V	±50ppm
334L1250B3I2T	CTS晶振	334P/L	VCXO	125 MHz	2.5V	±50ppm
334L1250B3I3T	CTS晶振	334P/L	VCXO	125 MHz	3.3V	±50ppm
334L1250B4C2T	CTS晶振	334P/L	VCXO	125 MHz	2.5V	±30ppm
334L1250B4C3T	CTS晶振	334P/L	VCXO	125 MHz	3.3V	±30ppm
334L1250B4I2T	CTS晶振	334P/L	VCXO	125 MHz	2.5V	±30ppm
334L1250B4I3T	CTS晶振	334P/L	VCXO	125 MHz	3.3V	±30ppm
334L1250B5C2T	CTS晶振	334P/L	VCXO	125 MHz	2.5V	±25ppm
334L1250B5C3T	CTS晶振	334P/L	VCXO	125 MHz	3.3V	±25ppm
334L1320B3C2T	CTS晶振	334P/L	VCXO	132 MHz	2.5V	±50ppm
334L1320B3C3T	CTS晶振	334P/L	VCXO	132 MHz	3.3V	±50ppm
334L1320B3I2T	CTS晶振	334P/L	VCXO	132 MHz	2.5V	±50ppm
334L1320B3I3T	CTS晶振	334P/L	VCXO	132 MHz	3.3V	±50ppm
334L1320B4C2T	CTS晶振	334P/L	VCXO	132 MHz	2.5V	±30ppm
334L1320B4C3T	CTS晶振	334P/L	VCXO	132 MHz	3.3V	±30ppm
334L1320B4I2T	CTS晶振	334P/L	VCXO	132 MHz	2.5V	±30ppm
334L1320B4I3T	CTS晶振	334P/L	VCXO	132 MHz	3.3V	±30ppm
334L1320B5C2T	CTS晶振	334P/L	VCXO	132 MHz	2.5V	±25ppm
334L1320B5C3T	CTS晶振	334P/L	VCXO	132 MHz	3.3V	±25ppm
334L1485B3C2T	CTS晶振	334P/L	VCXO	148.5 MHz	2.5V	±50ppm
334L1485B3C3T	CTS晶振	334P/L	VCXO	148.5 MHz	3.3V	±50ppm
334L1485B3I2T	CTS晶振	334P/L	VCXO	148.5 MHz	2.5V	±50ppm
334L1485B3I3T	CTS晶振	334P/L	VCXO	148.5 MHz	3.3V	±50ppm
334L1485B4C2T	CTS晶振	334P/L	VCXO	148.5 MHz	2.5V	±30ppm
334L1485B4C3T	CTS晶振	334P/L	VCXO	148.5 MHz	3.3V	±30ppm
334L1485B4I2T	CTS晶振	334P/L	VCXO	148.5 MHz	2.5V	±30ppm
334L1485B4I3T	CTS晶振	334P/L	VCXO	148.5 MHz	3.3V	±30ppm
334L1485B5C2T	CTS晶振	334P/L	VCXO	148.5 MHz	2.5V	±25ppm
334L1485B5C3T	CTS晶振	334P/L	VCXO	148.5 MHz	3.3V	±25ppm
334L1500B3C2T	CTS晶振	334P/L	VCXO	150 MHz	2.5V	±50ppm
334L1500B3C3T	CTS晶振	334P/L	VCXO	150 MHz	3.3V	±50ppm
334L1500B3I2T	CTS晶振	334P/L	VCXO	150 MHz	2.5V	±50ppm
334L1500B3I3T	CTS晶振	334P/L	VCXO	150 MHz	3.3V	±50ppm
334L1500B4C2T	CTS晶振	334P/L	VCXO	150 MHz	2.5V	±30ppm
334L1500B4C3T	CTS晶振	334P/L	VCXO	150 MHz	3.3V	±30ppm
334L1500B4I2T	CTS晶振	334P/L	VCXO	150 MHz	2.5V	±30ppm
334L1500B4I3T	CTS晶振	334P/L	VCXO	150 MHz	3.3V	±30ppm
334L1500B5C2T	CTS晶振	334P/L	VCXO	150 MHz	2.5V	±25ppm
334L1500B5C3T	CTS晶振	334P/L	VCXO	150 MHz	3.3V	±25ppm
334L1536B3C2T	CTS晶振	334P/L	VCXO	153.6 MHz	2.5V	±50ppm
334L1536B3C3T	CTS晶振	334P/L	VCXO	153.6 MHz	3.3V	±50ppm
334L1536B3I2T	CTS晶振	334P/L	VCXO	153.6 MHz	2.5V	±50ppm
334L1536B3I3T	CTS晶振	334P/L	VCXO	153.6 MHz	3.3V	±50ppm
334L1536B4C2T	CTS晶振	334P/L	VCXO	153.6 MHz	2.5V	±30ppm
334L1536B4C3T	CTS晶振	334P/L	VCXO	153.6 MHz	3.3V	±30ppm
334L1536B4I2T	CTS晶振	334P/L	VCXO	153.6 MHz	2.5V	±30ppm
334L1536B4I3T	CTS晶振	334P/L	VCXO	153.6 MHz	3.3V	±30ppm
334L1536B5C2T	CTS晶振	334P/L	VCXO	153.6 MHz	2.5V	±25ppm
334L1536B5C3T	CTS晶振	334P/L	VCXO	153.6 MHz	3.3V	±25ppm
334L1555B3C2T	CTS晶振	334P/L	VCXO	155.52 MHz	2.5V	±50ppm
334L1555B3C3T	CTS晶振	334P/L	VCXO	155.52 MHz	3.3V	±50ppm
334L1555B3I2T	CTS晶振	334P/L	VCXO	155.52 MHz	2.5V	±50ppm
334L1555B3I3T	CTS晶振	334P/L	VCXO	155.52 MHz	3.3V	±50ppm
334L1555B4C2T	CTS晶振	334P/L	VCXO	155.52 MHz	2.5V	±30ppm
334L1555B4C3T	CTS晶振	334P/L	VCXO	155.52 MHz	3.3V	±30ppm
334L1555B4I2T	CTS晶振	334P/L	VCXO	155.52 MHz	2.5V	±30ppm
334L1555B4I3T	CTS晶振	334P/L	VCXO	155.52 MHz	3.3V	±30ppm
334L1555B5C2T	CTS晶振	334P/L	VCXO	155.52 MHz	2.5V	±25ppm
334L1555B5C3T	CTS晶振	334P/L	VCXO	155.52 MHz	3.3V	±25ppm
334L1562B3C2T	CTS晶振	334P/L	VCXO	156.25 MHz	2.5V	±50ppm
334L1562B3C3T	CTS晶振	334P/L	VCXO	156.25 MHz	3.3V	±50ppm
334L1562B3I2T	CTS晶振	334P/L	VCXO	156.25 MHz	2.5V	±50ppm
334L1562B3I3T	CTS晶振	334P/L	VCXO	156.25 MHz	3.3V	±50ppm
334L1562B4C2T	CTS晶振	334P/L	VCXO	156.25 MHz	2.5V	±30ppm
334L1562B4C3T	CTS晶振	334P/L	VCXO	156.25 MHz	3.3V	±30ppm
334L1562B4I2T	CTS晶振	334P/L	VCXO	156.25 MHz	2.5V	±30ppm
334L1562B4I3T	CTS晶振	334P/L	VCXO	156.25 MHz	3.3V	±30ppm
334L1562B5C2T	CTS晶振	334P/L	VCXO	156.25 MHz	2.5V	±25ppm
334L1562B5C3T	CTS晶振	334P/L	VCXO	156.25 MHz	3.3V	±25ppm
334L2000B3C2T	CTS晶振	334P/L	VCXO	200 MHz	2.5V	±50ppm
334L2000B3C3T	CTS晶振	334P/L	VCXO	200 MHz	3.3V	±50ppm
