Raltron實時時鐘模塊在嚴苛的戶外和室內環境中都能保證高精度
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2025年09月09
Raltron實時時鐘模塊在嚴苛的戶外和室內環境中都能保證高精度
Raltron于1983年在美國佛羅里達州邁阿密成立,經過多年的技術沉淀與市場拓展,已在全球頻率管理產品制造領域占據重要地位.公司憑借持續的創新投入和對品質的嚴格把控,其產品不僅暢銷于無線通信,汽車電子,消費電子等常規領域,在對時鐘精度和穩定性要求極高的工業自動化,醫療技術等專業領域,也備受認可.

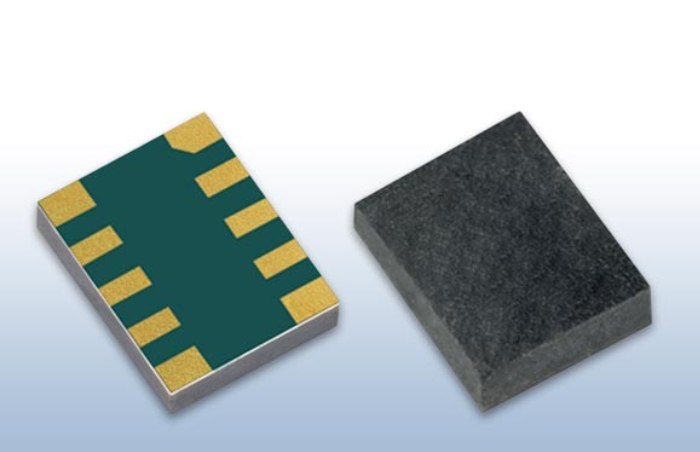

Raltron實時時鐘模塊作為公司核心產品之一,雖體積小巧,內部構造卻精密而復雜.主要由高精度有源晶振,負責時間計算和管理的控制芯片,以及用于數據存儲的寄存器等關鍵部件構成.其中,晶體振蕩器宛如模塊的心臟,通過石英晶體的壓電效應產生穩定的振蕩信號,為整個模塊提供基礎的時間頻率基準;控制芯片則如同大腦,依據晶體振蕩器的信號,精準地進行秒,分,時,日,月,年等時間單位的計數與換算,并對各種時間相關的操作和功能進行管理與控制;寄存器用于存儲當前時間,日期以及相關的配置信息等,確保在系統斷電或復位時,時間數據不會丟失.其工作原理基于一個簡單而精妙的機制:晶體振蕩器產生特定頻率的電信號,一般常見的為32.768kHz,這個頻率信號經過控制芯片內部分頻電路的處理,被逐步分頻為1Hz的秒信號.以秒信號為基礎,控制芯片按照時間計數規則,對時間進行累加和更新,從而實現精確計時.例如,當晶體振蕩器產生穩定的32.768kHz信號后,經過15次分頻,即可得到1Hz的秒脈沖信號,每接收到一個秒脈沖,控制芯片就將時間增加一秒,并同步更新分鐘,小時,日期等時間信息.
戶外環境堪稱一座充滿挑戰的"試煉場",時刻考驗著電子設備的性能,實時時鐘模塊也不例外.在廣袤的沙漠地區,白天太陽直射,地表溫度常常飆升至60℃以上,而到了夜晚,又會驟降至接近0℃,如此劇烈的溫度變化,對時鐘模塊內部的電子元件來說是極大的考驗.高溫可能使晶體振蕩器的頻率漂移,低溫則可能導致電路性能下降,甚至出現短暫的"罷工"現象.
.png)
在雨林等濕度較大的地區,空氣濕度常年維持在80%以上,高濕度容易造成電路短路,引發時鐘模塊的故障.在一些靠近通信基站,高壓輸電線路的戶外環境中,強烈的電磁干擾如同一股無形的"亂流",干擾著時鐘模塊的正常運行,可能導致時間計數錯誤或時鐘信號中斷.
面對戶外的復雜環境,Raltron晶振實時時鐘模塊憑借一系列先進技術,如同披上了堅固的"鎧甲",成功抵御各種挑戰.該模塊采用的恒溫晶體振蕩器(OCXO)技術,是應對溫度挑戰的"秘密武器".OCXO通過將晶體置于恒溫槽內,利用高精度的溫度控制電路,使晶體始終保持在一個穩定的溫度環境中工作.即使外界溫度在-40℃至85℃的范圍內劇烈波動,恒溫槽也能將晶體的溫度精確控制在±0.1℃以內,從而將溫度變化對頻率的影響降低到微乎其微的程度,確保時鐘模塊在不同溫度條件下都能輸出穩定,精準的頻率信號.
為了對抗?jié)穸群碗姶鸥蓴_,Raltron在時鐘模塊的設計上采用了多層屏蔽技術.在硬件層面,使用金屬屏蔽罩將整個模塊包裹起來,有效阻擋外部電磁干擾的侵入,就像給模塊穿上了一層"電磁防護服";同時,對電路板進行特殊的防潮處理,涂覆防潮漆,增強電路的抗?jié)裥?避免因濕度問題導致的短路等故障.在軟件算法上,Raltron實時時鐘模塊還內置了智能校準和糾錯算法.這些算法能夠?qū)崟r監測時鐘信號的狀態,一旦檢測到由于環境干擾等因素導致的時間偏差,就會迅速啟動校準程序,自動調整時間計數,確保時間的準確性.例如,當模塊檢測到因電磁干擾導致的時鐘信號短暫丟失時,算法會根據之前的時間數據和預設的頻率基準,準確推算出丟失時間段內的時間,使時鐘迅速恢復正常計時,且誤差控制在極小范圍內.
.png)
在實際應用中,Raltron實時時鐘模塊在戶外環境的出色表現得到了充分驗證.在某戶外氣象監測站項目中,Raltron實時時鐘模塊被用于為各類氣象傳感器提供精確的時間同步信號,以確保不同傳感器采集的數據具有準確的時間戳,便于后續的數據分析和氣象預測.該氣象監測站位于山區,晝夜溫差大,且經常受到周邊通信基站和高壓電線的電磁干擾.在長達一年的運行時間里,Raltron石英晶振實時時鐘模塊的時間偏差每天不超過0.00864秒,即使經過長時間的運行和復雜環境的考驗,其累計誤差在一年時間內也小于3.15秒,為氣象數據的精確采集和分析提供了可靠的時間保障.
在智能交通領域的車輛追蹤系統中,Raltron實時時鐘模塊同樣表現出色.車輛在行駛過程中,會經歷各種不同的戶外環境,從寒冷的北方冬季到炎熱的南方夏季,從城市的高樓大廈間到偏遠的野外公路.Raltron實時時鐘模塊為車輛定位系統提供高精度的時間基準,確保車輛的位置信息能夠準確地與時間對應,實現精準的行駛軌跡記錄和實時追蹤.據統計,在大量安裝Raltron實時時鐘模塊的車輛中,其定位時間誤差始終保持在極小范圍內,滿足了智能交通系統對時間精度的嚴格要求,有效提升了交通管理的效率和安全性.
Raltron實時時鐘模塊在嚴苛的戶外和室內環境中都能保證高精度
| RTV-104BD3CP-S-24.000-TR | Raltron | RTV-104 | VCTCXO | 24 MHz | Clipped Sine Wave | 2.8V ~ 3.3V | ±1ppm |
| RTV-104EF13P-S-26.000-TR | Raltron | RTV-104 | VCTCXO | 26 MHz | Clipped Sine Wave | 3V | ±2.5ppm |
| RTV-104DF333-S-40.000-TR | Raltron | RTV-104 | VCTCXO | 40 MHz | Clipped Sine Wave | 3.3V | ±2ppm |
| RTV-104EF13P-S-10.000-TR | Raltron | RTV-104 | VCTCXO | 10 MHz | Clipped Sine Wave | 3V | ±2.5ppm |
| CO4605-66.666-EXT-T-TR | Raltron | CO46 | XO (Standard) | 66.666 MHz | CMOS, TTL | 3.3V | ±50ppm |
| RTX-2520DD333-S-30.000-TR | Raltron | RTX-2520 | TCXO | 30 MHz | Clipped Sine Wave | 3.3V | ±2ppm |
| RTX-104CHZ1-S-32.000-TR | Raltron | RTX-104 | TCXO | 30 MHz | Clipped Sine Wave | 1.8V | ±1.5ppm |
| RTX-104DD333-S-32.000-TR-NS3 | Raltron | RTX-104 | TCXO | 32 MHz | Clipped Sine Wave | 3.3V | ±2ppm |
| RTX-2520BHZC-S-32.000-TR | Raltron | RTX-2520 | TCXO | 32 MHz | Clipped Sine Wave | 1.8V ~ 3.6V | ±1ppm |
| RTX-104DD3C-S-25.000-TR | Raltron | RTX-104 | TCXO | 25 MHz | Clipped Sine Wave | 2.8V ~ 3.3V | ±2ppm |
| RTX-104DD333-S-30.000-TR | Raltron | RTX-104 | TCXO | 30 MHz | Clipped Sine Wave | 3.3V | ±2ppm |
| RTXE-104ED333-C-30.000-TR | Raltron | RTXE-104 | TCXO | 30 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-2520ED333-C-10.000-TR | Raltron | RTXE-2520 | TCXO | 10 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-2520EF133-C-10.000-TR | Raltron | RTXE-2520 | TCXO | 10 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-2520ED333-C-32.000-TR | Raltron | RTXE-2520 | TCXO | 32 MHz | HCMOS | 3.3V | - |
| RTXE-104ED333-C-26.000-TR | Raltron | RTXE-104 | TCXO | 26 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-104EF133-C-26.000-TR | Raltron | RTXE-104 | TCXO | 26 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-2520ED333-C-25.000-TR | Raltron | RTXE-2520 | TCXO | 25 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-2520ED333-C-20.000-TR | Raltron | RTXE-2520 | TCXO | 20 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-104ED333-C-50.000-TR | Raltron | RTXE-104 | TCXO | 50 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-104EF133-C-16.000-TR | Raltron | RTXE-104 | TCXO | 16 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-104EF133-C-24.000-TR | Raltron | RTXE-104 | TCXO | 24 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-2520ED333-C-16.000-TR | Raltron | RTXE-2520 | TCXO | 16 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-104EF133-C-12.000-TR | Raltron | RTXE-104 | TCXO | 12 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTXE-2520ED333-C-24.000-TR | Raltron | RTXE-2520 | TCXO | 24 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTX-104BD3C-S-27.000-TR | Raltron | RTX-104 | TCXO | 27 MHz | Clipped Sine Wave | 2.8V ~ 3.3V | ±1ppm |
| RTX-104BD3C-S-26.000-TR | Raltron | RTX-104 | TCXO | 26 MHz | Clipped Sine Wave | 2.8V ~ 3.3V | ±1ppm |
| RTX-104BD3C-S-40.000-TR | Raltron | RTX-104 | TCXO | 40 MHz | Clipped Sine Wave | 2.8V ~ 3.3V | ±1ppm |
| RTX-2520BD3C-S-40.000-TR | Raltron | RTX-2520 | TCXO | 40 MHz | Clipped Sine Wave | 1.8V ~ 3.6V | ±1ppm |
| RTXE-124ED333-C-50.000-TR | Raltron | RTXE-124 | TCXO | 50 MHz | HCMOS | 3.3V | ±2.5ppm |
| RTV-124EF13P-S-20.000-TR | Raltron | RTV-124 | VCTCXO | 20 MHz | Clipped Sine Wave | 3V | ±2.5ppm |
| RTV-124EF13P-S-12.800-TR | Raltron | RTV-124 | VCTCXO | 12.8 MHz | Clipped Sine Wave | 3V | ±2.5ppm |
| RTX-104AF333-S-40.000-TR | Raltron | RTX-104 | TCXO | 40 MHz | Clipped Sine Wave | 3.3V | ±500ppb |
| CP3225-155.520-2.5-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 155.52 MHz | LVPECL | 2.5V | ±25ppm |
| CL3225-155.520-2.5-25-X-T-TR | Raltron | CL3225 | XO | 155.52 MHz | LVDS | 2.5V | ±25ppm |
| CP3225-100.000-2.5-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 100 MHz | LVPECL | 2.5V | ±25ppm |
| CP3225-100.000-3.3-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 100 MHz | LVPECL | 3.3V | ±25ppm |
| CP3225-125.000-3.3-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 125 MHz | LVPECL | 3.3V | ±25ppm |
| CP3225-155.520-3.3-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 155.52 MHz | LVPECL | 3.3V | ±25ppm |
| CP3225-50.000-2.5-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 50 MHz | LVPECL | 2.5V | ±25ppm |
| CP3225-25.000-2.5-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 25 MHz | LVPECL | 2.5V | ±25ppm |
| CP3225-156.250-3.3-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 156.25 MHz | LVPECL | 3.3V | ±25ppm |
| CL3225-155.520-3.3-25-X-T-TR | Raltron | CL3225 | XO (Standard) | 155.52 MHz | LVDS | 3.3V | ±25ppm |
| CL5032-155.520-2.5-25-X-T-TR | Raltron | CL5032 | XO | 155.52 MHz | LVDS | 2.5V | ±25ppm |
| CP5032-155.520-2.5-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 155.52 MHz | LVPECL | 2.5V | ±25ppm |
| CP5032-155.520-3.3-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 155.52 MHz | LVPECL | 3.3V | ±25ppm |
| CP5032-156.250-2.5-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 156.25 MHz | LVPECL | 2.5V | ±25ppm |
| CP5032-25.000-2.5-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 25 MHz | LVPECL | 2.5V | ±25ppm |
| CP5032-250.000-2.5-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 250 MHz | LVPECL | 2.5V | ±25ppm |
| CP5032-50.000-2.5-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 50 MHz | LVPECL | 2.5V | ±25ppm |
| CL5032-155.520-3.3-25-X-T-TR | Raltron | CL5032 | XO (Standard) | 155.52 MHz | LVDS | 3.3V | ±25ppm |
| CP7050-125.000-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 125 MHz | LVPECL | 2.5V | ±25ppm |
| CP7050-155.520-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 155.52 MHz | LVPECL | 2.5V | ±25ppm |
| CP7050-155.520-3.3-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 155.52 MHz | LVPECL | 3.3V | ±25ppm |
| CP7050-156.250-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 156.25 MHz | LVPECL | 2.5V | ±25ppm |
| CP7050-25.000-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 25 MHz | LVPECL | 2.5V | ±25ppm |
| CP7050-250.000-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 250 MHz | LVPECL | 2.5V | ±25ppm |
| CP7050-100.000-3.3-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 100 MHz | LVPECL | 3.3V | ±25ppm |
| CP7050-125.000-3.3-25-X-T-TR | Raltron | CP7050 | XO | 125 MHz | LVPECL | 3.3V | ±25ppm |
| CP7050-25.000-3.3-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 25 MHz | LVPECL | 3.3V | ±25ppm |
