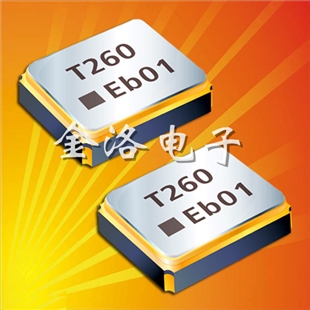

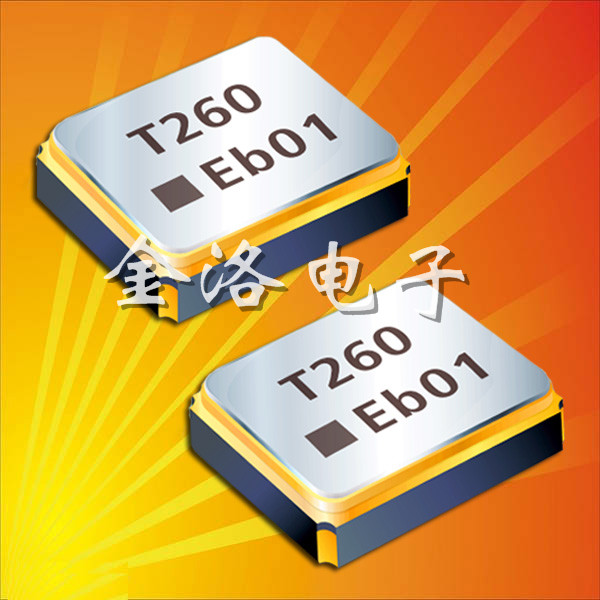

TXC晶振,8P晶振,1612mm晶振,TCXO溫補振蕩器
頻率范圍:26.000MHZ-52.000MHZ
電源電壓: 3.3V
負載電容:15PF
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±0.5ppm
輸出方式：CMOS

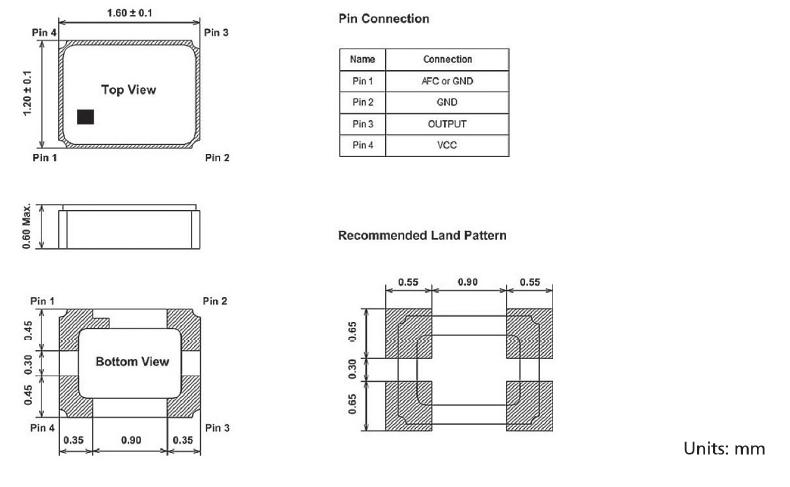

尺寸：超小型化1.6*1.2*0.6
應用：衛星導航系統，高端數碼通訊，井下探測儀，工業機械設備，蜂窩，無線模塊，網絡設備等產品。

      TXC晶振公司理念：公司隨市場成長而越發國際化，因而不同語言、文化、國籍等客戶群體以及員工都將因此而日漸加入臺灣TXC晶振，同仁需相互尊重彼此的差異，以邁向國際化公司。多年來，我們始終以提升客戶價值為目標，是以無論是在價格、質量，交期，服務等方面，均盡心盡力于超越客戶的期待，并以能成為客戶最佳的策略合作伙伴自我敦促。

      TXC晶振,8P晶振,1612mm晶振,TCXO溫補振蕩器，北斗+GPS定位導航專用晶振，世界上體積最小的溫補晶振，也是重量最輕厚度最薄的貼片石英晶振，頻率最常用的是26M，33.6M，38.4M，40M和52M之間可任意隨產品的適用性選擇，和其他的TCXO振蕩器一樣擁有0.5ppm~2.0ppm的高精度，8P晶振是臺灣TXC晶技晶振公司研發晶體最成功的其中之一，因為它的體積最小，重量最輕，穩定度高，用在產品身上都可以實現低功耗，低電流和縮小占用空間。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

8P :在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： 8P

（2） 抗低,電容負載 型號： 8P

（3） TTL 負載 型號： 8P

（4） LV-PECL 負載 型號： 8P

（5）LV-PECL 負載 型號： 8P

（6） LV-PECL 負載 型號： 8P

（7） LVDS 負載 型號： 8P

（8） HCSL 負載 型號： 8P
