首頁進口晶振EPSON晶振,TCO-5860系列振蕩器,3225晶振,貼片石英晶振

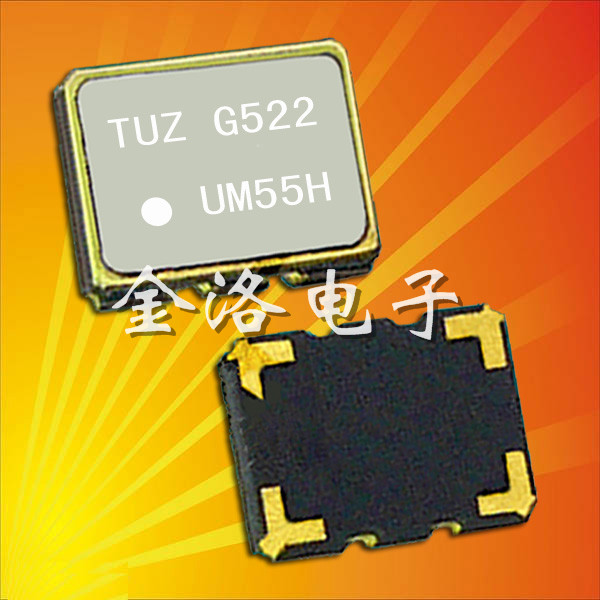

EPSON晶振,TCO-5860系列振蕩器,3225晶振,貼片石英晶振

規格型號：41177748
頻率：10.000MHZ~40.000MHZ
尺寸：3.2*2.5*0.9mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX,無線基站和無線通信等產品,符合RoHS/無鉛.

EPSON晶振,TCO-5860系列振蕩器,3225晶振,貼片石英晶振
頻率范圍:10 .000MHZ-40.000MHZ
電源電壓: 2.8V
輸出方式: COMS
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±2.0ppm
功耗：2.0 mA Max.

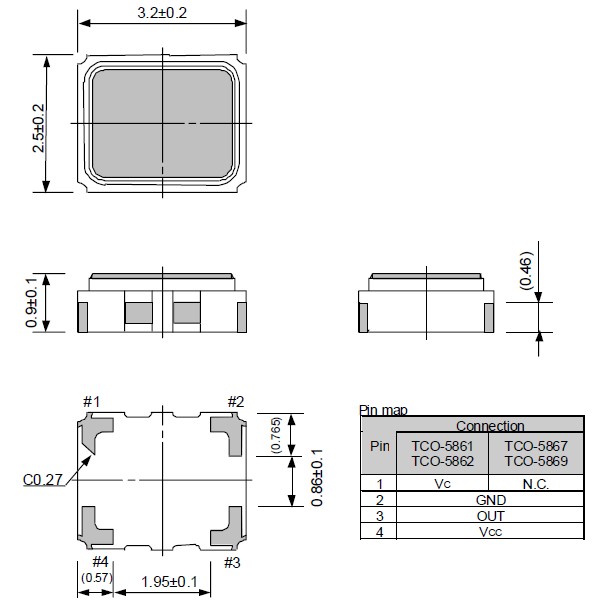

尺寸：小輕型3.2*2.5*0.9mm
應用：無線通訊設備、CDMA、WCDMA、LTE、WiMAX、汽車引擎控制系統、電子穩定程序控制系統等領域。

愛普生晶振小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.

EPSON晶振,TCO-5860系列振蕩器,3225晶振,貼片石英晶振,全系列的料號分別是TCO-5861,TCO-5862,TCO-5867和TCO-5869這四款,基本參數都是差不多,它們的精度都高達±2.0ppm,比較常用的頻率是16M,20M,38.4M以及40M,在-30℃左右的氣溫下,可以快速起振,TCO-5860系列振蕩器的體積是設成上最常用的3.2*2.5mm封裝,可適應多種產品的焊盤.

晶振型號/輸出類型	TCO-5860系列晶振,溫補振蕩器
晶振類型	TCXO振蕩器
占空比	45 % ~ 55 %
振蕩模式	基本/第三泛音
電源電壓	2.8V
頻率范圍2	25.000MHZ-175.000MHZ
頻率穩定度	±2.0ppm
工作溫度	-40~+85℃
保存溫度	-30~+85℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	3 ms Max.
相位抖動（12千赫?20兆赫）	0.6 ps Max.
老化率	±1.5ppm /年最大。

抗沖擊
溫補晶體振蕩器可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致進口晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用貼片振蕩器。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

TCO-5860系列晶振：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
TCO-5861
TCO-5862
TCO-5867
TCO-5869

（2）抗低,電容負載
型號：
TCO-5861
TCO-5862
TCO-5867
TCO-5869

（3） TTL 負載
型號：
TCO-5861
TCO-5862
TCO-5867
TCO-5869

（4） LV-PECL 負載
型號：
TCO-5861
TCO-5862
TCO-5867
TCO-5869

（5）LV-PECL 負載
型號：
TCO-5861
TCO-5862
TCO-5867
TCO-5869

（6） LV-PECL 負載
型號：
TCO-5861
TCO-5862
TCO-5867
TCO-5869

（7） LVDS 負載
型號：
TCO-5861
TCO-5862
TCO-5867
TCO-5869

（8） HCSL 負載
型號：
TCO-5861
TCO-5862
TCO-5867
TCO-5869
