英國Golledge品牌超小型1612汽車晶體GRX系列規格書
汽車系統和車載設備目前來說對電子元器件的尺寸要求并不是很高,主要是性能穩定性和溫度上的標準要高一些,應用在汽車身上的貼片晶振仍然以5032mm,3225mm為主.但是這幾年隨著產品越來越小型化發展,汽車領域也漸漸采用更小體積的晶振了,未來將會由小尺寸的貼片晶振主導頻率元件市場.這是一個機遇也是一大挑戰,眾多海內外晶振廠家已經做好了準備,迎接這個挑戰,微小型設計和開發正處于蓬勃的發展期和上升期中.
Golledge的專用汽車GRX系列產品中最小的一個,是超小型1.6x1.2x0.45mmGRX-210汽車晶體,其頻率范圍為26.0-40MHz,并完全符合AEC-Q200標準.GRX-210的微型陶瓷封裝采用真空密封,具有出色的長期穩定性和良好的老化特性.這種表面貼裝汽車電子晶振解決方案提供了一系列的溫度穩定性,校準容差和電路條件選擇,并且在大批量生產時具有很高的成本效益,使其成為大規模汽車項目的理想選擇.
GRX-210超小型汽車晶體(AEC-Q200):
符合AEC-Q200的汽車應用要求
真空密封,具有出色的長期穩定性
低成本,高可靠性
金屬蓋可以接地以最小化EMI
微型尺寸,最大程度節省空間/減輕重量
GRX-210隨附在卷帶包裝中,每卷3K件是此晶振的標準T&R包裝尺寸,可以按卷帶(無卷軸)或散裝的形式提供部分數量.
參數規格指標:
應用領域:
車載遠程信息處理
聯網汽車
遠程無鑰匙進入(RKE)
音頻(DAB/藍牙)
相機

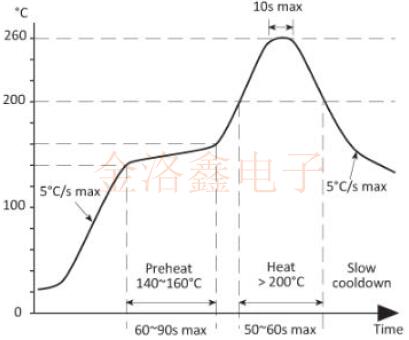

焊性極限:260℃最大x10sec最大x2最大
封裝尺寸圖
制造工藝:
陶瓷主體,帶鍍金墊
金屬蓋,接縫密封
材料組成:
無鉛無鉛(<0.1%(重量))
符合RoHS標準,無任何豁免符合RoHS,無任何豁免.
達到符合REACH.
沖突礦物聲明不含沖突礦物.
無鹵素聲明不含鹵素.
不含消耗臭氧層的物質.
GRX-210晶振系列配置的參數選項中,校準公差的范圍可從±10ppm~±30ppm中可選,工作溫度范圍可支持-40℃~+85℃/-40℃~125℃,基本的振蕩模式,負載電容則有8pF,10pF,12pF,16pF等多種選擇.如果大家對這款SMD晶振有其他特殊要求,可聯系金洛鑫電子0755-27837162,我們將會把你的訴求與原廠聯系協商,給出完整的方案.
英國Golledge品牌超小型1612汽車晶體GRX系列規格書
汽車系統和車載設備目前來說對電子元器件的尺寸要求并不是很高,主要是性能穩定性和溫度上的標準要高一些,應用在汽車身上的貼片晶振仍然以5032mm,3225mm為主.但是這幾年隨著產品越來越小型化發展,汽車領域也漸漸采用更小體積的晶振了,未來將會由小尺寸的貼片晶振主導頻率元件市場.這是一個機遇也是一大挑戰,眾多海內外晶振廠家已經做好了準備,迎接這個挑戰,微小型設計和開發正處于蓬勃的發展期和上升期中.
Golledge的專用汽車GRX系列產品中最小的一個,是超小型1.6x1.2x0.45mmGRX-210汽車晶體,其頻率范圍為26.0-40MHz,并完全符合AEC-Q200標準.GRX-210的微型陶瓷封裝采用真空密封,具有出色的長期穩定性和良好的老化特性.這種表面貼裝汽車電子晶振解決方案提供了一系列的溫度穩定性,校準容差和電路條件選擇,并且在大批量生產時具有很高的成本效益,使其成為大規模汽車項目的理想選擇.
符合AEC-Q200的汽車應用要求
真空密封,具有出色的長期穩定性
低成本,高可靠性
金屬蓋可以接地以最小化EMI
微型尺寸,最大程度節省空間/減輕重量
GRX-210隨附在卷帶包裝中,每卷3K件是此晶振的標準T&R包裝尺寸,可以按卷帶(無卷軸)或散裝的形式提供部分數量.
參數規格指標:
| 頻率范圍 | 26.0~40.0MHz |
| 外型尺寸 | 1.6x1.2x0.45mm |
| 儲存溫度范圍 | -40~+125℃ |
| 靜電容(C 0) | 最大5pF |
| 等效串聯電阻 |
最大100Ω(26.0~29.99MHz) 最大80Ω(30.0~40.0MHz) |
| 老化 | 第一年最大±3ppm |
| 試駕等級 | 典型值10µW,最大100µW |
| 焊接條件 | 260℃,10秒x2最大值 |
| 資質 | AEC-Q200(汽車) |
車載遠程信息處理
聯網汽車
遠程無鑰匙進入(RKE)
音頻(DAB/藍牙)
相機
焊性極限:260℃最大x10sec最大x2最大
封裝尺寸圖
陶瓷主體,帶鍍金墊
金屬蓋,接縫密封
材料組成:
無鉛無鉛(<0.1%(重量))
符合RoHS標準,無任何豁免符合RoHS,無任何豁免.
達到符合REACH.
沖突礦物聲明不含沖突礦物.
無鹵素聲明不含鹵素.
不含消耗臭氧層的物質.
GRX-210晶振系列配置的參數選項中,校準公差的范圍可從±10ppm~±30ppm中可選,工作溫度范圍可支持-40℃~+85℃/-40℃~125℃,基本的振蕩模式,負載電容則有8pF,10pF,12pF,16pF等多種選擇.如果大家對這款SMD晶振有其他特殊要求,可聯系金洛鑫電子0755-27837162,我們將會把你的訴求與原廠聯系協商,給出完整的方案.
