通信網絡時鐘系統7x5mm溫補晶振應用準則
目前所有應用TCXO的產品范圍里,通信網絡模塊是最多的,細致點就是5G基站,智能手機,以太網,光纖網,無線局域網,對講機,輪船/飛機呼叫系統,人造衛星等領域.由于這些設備體積都不算小,因此對于有源晶振的尺寸要求不是特別大,很多都是使用7x5mm封裝的溫補振蕩器.但是在使用過程中,需要注意哪些問題和進行哪些操作,才可以使TCXO發揮優良的作用,這是一個值得探討的問題.本應用筆記提供了最佳實踐建議,說明如何使用Rakon的7x5mm"Pluto"TCXO優化應用的漂移性能.
一般準則:
使用低噪音,穩定的電源.使用100nF電容器在本地將TCXO電源去耦.在設計電路板時,請使用標準的RF做法,并將TCXO溫補振蕩器靠近時序PLL,以最小化信號傳輸長度.
熱指南:
開始測量之前,應讓放置其的振蕩器和電路板預熱.
預熱后板的溫度通常比環境溫度高20~25℃.
TCXO溫度的變化將導致相位和頻率變化(即頻率漂移).溫度變化可能是氣流變化的結果,例如當速度隨溫度變化時或當溫度在一定溫度下升高時.在應用中設計TCXO時,應努力降低溫度和氣流對設備的影響.整個層都在TCXO周圍,請避免出于任何原因(功率,接地)在每個平面上使用實心銅管.與TCXO進行更多的銅交換會增加熱交換,并降低熱穩定性.TCXO遠離熱源,因為石英晶體振蕩器上的溫度梯度會使它對漂移更敏感.將振蕩器放在空氣流量低的地方.高組件或機械部件可以用于屏蔽振蕩器以防局部流入.
如果在考慮了應用程序的這些指導原則后仍然沒有足夠的漂移余量,則可能有必要將其7x5TCXO重新包裝在較大的外殼中,以使其免受環境影響.Rakon晶振提供了針對標準14x9x6mm輪廓漂移而優化的再裝設備.請聯系我們的銷售人員.

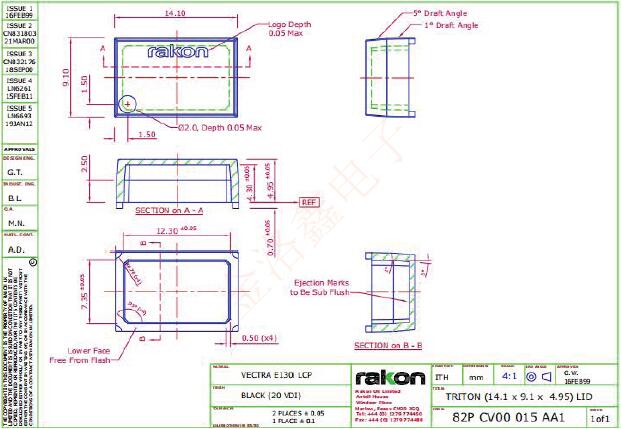

作為臨時解決方案,Rakon提供了一個塑料蓋(P/NPCV00015AA1,另附),可以將其放置在溫補晶振上,以防止環境中產生額外的絕緣(注意,此效果不如使用Rakon重新包裝的設備有效).
為了按照下面的草圖在TCXO定位上等距安裝4個孔(直徑0.7mm,x=13.5mm,y=8.5mm)：
[TCXO]13.5mmx8.5mm蓋子需要用粘合劑固定.
