Jauch公司專門為導航開發的新TCXO振蕩器系列
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2020年06月22
Jauch公司專門為導航開發的新TCXO振蕩器系列
市場上的導航系統主要有兩種,一種是已經使用比較久的GPS,另一種是這幾年流行起來的北斗導航系統,至于哪種導航更精準還沒有定論,一些國產智能手機開始搭載北斗導航,因為這是國產技術.核心的芯片據傳也是國產的,但是使用的石英晶振幾乎可以百分百確定,是使用進口的,至于是用到哪個品牌,就是看制造商的決定了.智能導航市場擁有巨大的利益,是許多相關產業都在爭取的合作對象.

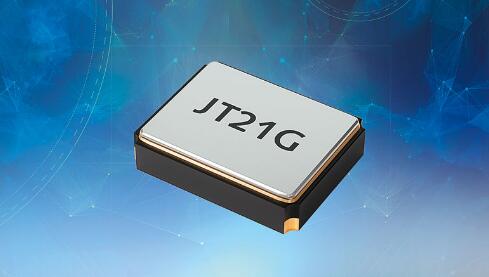

Jauch Quartz正在擴展其產品組合:新型JT21G是一種溫度補償晶體振蕩器(TCXO),專門為導航設備而開發.基于衛星的導航系統(GPS,GNSS等)對振蕩器的精度和頻率穩定性有特別的要求.新型溫補晶振JT21G滿足了這些高標準,該JT21G在-40℃~85℃的溫度范圍內保證了±0.5ppm的頻率穩定性.因此,即使在最苛刻的外部條件下,TCXO仍可以實現精確定位.
導航應用在日常生活中經常會受到溫度波動的影響.因此,在開發JT21G時,要特別注意環境溫度對TCXO頻率穩定性的影響.JT21G的每個溫度步長最大變化為0.1ppm(最大2℃),最大遲滯為0.6ppm,可以滿足所有常見導航應用的要求.JT21G的導航系統典型頻率為26.0MHz和38.4MHz.要使TCXO溫補振蕩器工作,需要提供1.8V~3.3V的電源電壓.新器件采用超緊湊的微型封裝,尺寸僅為2.0mmx1.6mmx0.7mm.JT21G具有限幅正弦輸出,并針對低功耗進行了優化.因此,它非常適合用于小型便攜式設備.
此外,Jauch Crystal還提供了其新TCXO的一種變體,特別適合用于電池供電的應用.JT21GE配備了附加的E/D功能,可用于使TCXO進入省電模式.在這種狀態下,輸出切換到高阻抗,因此將其電流消耗從工作模式下的2mA降低到5.5µA.JT21G和JT21GE均為100％無鉛且符合RoHS和REACH要求.兩者都符合沖突礦物法規.
JT21G是溫度補償的高穩定性振蕩器,其頻率穩定性高達±0.5ppm.
該TCXO晶振的標準頻率為26.0MHz,并且在-30℃~+85℃和-40℃~+85℃兩個溫度范圍內可用.可用電源電壓范圍為1.8V~3.3V.
由于±0.5ppm的高頻穩定性,JT21G-TCXO滿足了適用于導航系統(例如GPS或GNSS)的特殊要求,例如低溫滯后和嚴格限制的溫度斜率.
由于其正弦波輸出鉗位和低功耗設計,北斗導航溫補晶振的功耗非常低,特別適合緊湊型手持和移動應用.
此外,JT21GE提供E/D功能以禁用TCXO并將輸出切換到高阻抗.
JT21G和JT21GE的主要功能:
特別適用于導航系統(GPS,GNSS等)
最高0.6ppm的低磁滯
梯度最大0.1ppm/℃在2℃的溫度步進下
小型封裝2.0mmx1.6mmx0.7mm
頻率穩定性在-30℃~+85℃或-40℃~+85℃時為±0.5ppm
標準頻率26.0MHz和38.40MHz(請詢問其他頻率的可用性)
電源電壓1.8/2.5/2.8/3.0/3.3V
具有啟用/禁用功能的JT21GE,可以將輸出切換到”高阻抗”
工作時的電流消耗為2mA,禁用時為5.5µA(僅JT21GE)
Jauch公司專門為導航開發的新TCXO振蕩器系列
市場上的導航系統主要有兩種,一種是已經使用比較久的GPS,另一種是這幾年流行起來的北斗導航系統,至于哪種導航更精準還沒有定論,一些國產智能手機開始搭載北斗導航,因為這是國產技術.核心的芯片據傳也是國產的,但是使用的石英晶振幾乎可以百分百確定,是使用進口的,至于是用到哪個品牌,就是看制造商的決定了.智能導航市場擁有巨大的利益,是許多相關產業都在爭取的合作對象.
Jauch Quartz正在擴展其產品組合:新型JT21G是一種溫度補償晶體振蕩器(TCXO),專門為導航設備而開發.基于衛星的導航系統(GPS,GNSS等)對振蕩器的精度和頻率穩定性有特別的要求.新型溫補晶振JT21G滿足了這些高標準,該JT21G在-40℃~85℃的溫度范圍內保證了±0.5ppm的頻率穩定性.因此,即使在最苛刻的外部條件下,TCXO仍可以實現精確定位.
導航應用在日常生活中經常會受到溫度波動的影響.因此,在開發JT21G時,要特別注意環境溫度對TCXO頻率穩定性的影響.JT21G的每個溫度步長最大變化為0.1ppm(最大2℃),最大遲滯為0.6ppm,可以滿足所有常見導航應用的要求.JT21G的導航系統典型頻率為26.0MHz和38.4MHz.要使TCXO溫補振蕩器工作,需要提供1.8V~3.3V的電源電壓.新器件采用超緊湊的微型封裝,尺寸僅為2.0mmx1.6mmx0.7mm.JT21G具有限幅正弦輸出,并針對低功耗進行了優化.因此,它非常適合用于小型便攜式設備.
JT21G是溫度補償的高穩定性振蕩器,其頻率穩定性高達±0.5ppm.
該TCXO晶振的標準頻率為26.0MHz,并且在-30℃~+85℃和-40℃~+85℃兩個溫度范圍內可用.可用電源電壓范圍為1.8V~3.3V.
由于±0.5ppm的高頻穩定性,JT21G-TCXO滿足了適用于導航系統(例如GPS或GNSS)的特殊要求,例如低溫滯后和嚴格限制的溫度斜率.
由于其正弦波輸出鉗位和低功耗設計,北斗導航溫補晶振的功耗非常低,特別適合緊湊型手持和移動應用.
此外,JT21GE提供E/D功能以禁用TCXO并將輸出切換到高阻抗.
JT21G和JT21GE的主要功能:
特別適用于導航系統(GPS,GNSS等)
最高0.6ppm的低磁滯
梯度最大0.1ppm/℃在2℃的溫度步進下
小型封裝2.0mmx1.6mmx0.7mm
頻率穩定性在-30℃~+85℃或-40℃~+85℃時為±0.5ppm
標準頻率26.0MHz和38.40MHz(請詢問其他頻率的可用性)
電源電壓1.8/2.5/2.8/3.0/3.3V
具有啟用/禁用功能的JT21GE,可以將輸出切換到”高阻抗”
工作時的電流消耗為2mA,禁用時為5.5µA(僅JT21GE)
Jauch公司專門為導航開發的新TCXO振蕩器系列
