Raltron Crystal模型與電路特性
來源：http://www.ytxiaoping.cn 作者：金洛鑫電子 2019年03月06
RALTRON ELECTRONICS公司專注于頻率控制元器件行業的發展與研究，旗下經營的石英元件種類有16種，包括常見和非常規類型的，銷售網絡遍布亞洲，美洲，非洲，中東和歐洲等一百多個國家。石英晶體是Raltron晶振公司產量大，銷量好的產品之一，今天金洛鑫電子帶大家看看，探討一下關于Raltron Crystal的電路特性，和它的模型，并且計算石英晶體的串聯頻率，反諧振頻率，加載頻率和阻抗公式。
石英晶體諧振器是將電能轉換為機械能的壓電器件，反之亦然。轉換發生在共振頻率。石英晶體可以建模如下：
Lm:(運動電感）代表晶體的振動質量
Cm:(運動電容）代表晶體的彈性
Rm:(運動阻力）代表電路損耗
晶體的阻抗由下式給出（假設Rm可忽略不計）：
（1）
圖2表示頻域中的阻抗和頻域中的阻抗表示
當阻抗Z=0時，F(xiàn)s是串聯諧振頻率。其表達式可以從等式（1）推導出如下：
（2）
Fa是阻抗Z趨于無窮大時的反諧振頻率。使用等式（1），表示如下：
（3）
由Fs和Fa劃分的區域通常稱為平行共振區域（圖2中的陰影區域）。在該區域中，晶體以并聯諧振方式工作，并且表現為電感，在環路中增加等于180°的相位。其頻率Fp（或FL：加載頻率）具有以下表達式：
（4）
從等式（4）可以看出，可以通過改變CL負載電容來調節石英晶體的振蕩頻率。這就是為什么在他們的數據表中，晶體制造商指出使晶體在標稱頻率下振蕩所需的精確CL。
表2給出了具有8MHz標稱頻率的等效晶體電路元件值的示例。
使用等式（2），（3）和（4），我們可以確定該晶體的Fs，F(xiàn)a和Fp：
Fs=7988768Hz，F(xiàn)a=8008102Hz.
如果晶振晶體電極上的負載電容CL等于10pF，晶體將以下列頻率振蕩：Fp=7995695Hz.要使振蕩頻率恰好為8MHz，CL應等于4.02pF。
以上資料主要是提供給廣大工廠和企業的工程技術人員，幫助他們能夠更了解石英晶振，精準的設計產品方案，而且金洛鑫電子可以提供美國Raltron晶振的原裝正品，一手貨源，快速交期。如工程還需要其他相關的技術資料，或歐美晶振產品詳細規格書，也可以提供，用心服務每一位客戶。
石英晶體諧振器是將電能轉換為機械能的壓電器件，反之亦然。轉換發生在共振頻率。石英晶體可以建模如下：

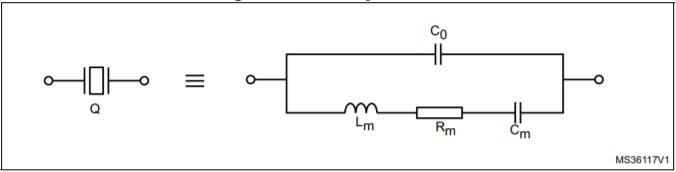

圖1.石英晶體模型
C0：表示由電極形成的電容器產生的并聯電容Lm:(運動電感）代表晶體的振動質量
Cm:(運動電容）代表晶體的彈性
Rm:(運動阻力）代表電路損耗
晶體的阻抗由下式給出（假設Rm可忽略不計）：
（1）

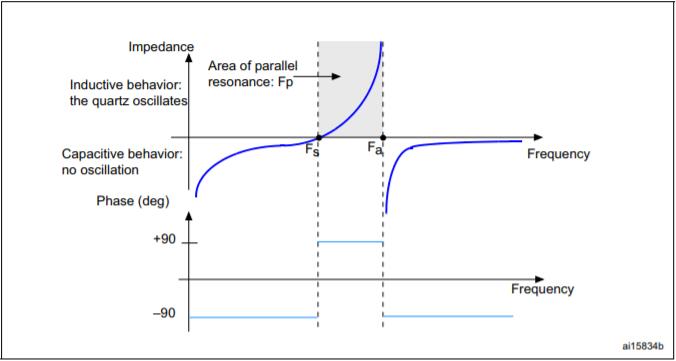

圖2表示頻域中的阻抗和頻域中的阻抗表示
（2）
Fa是阻抗Z趨于無窮大時的反諧振頻率。使用等式（1），表示如下：
（3）
由Fs和Fa劃分的區域通常稱為平行共振區域（圖2中的陰影區域）。在該區域中，晶體以并聯諧振方式工作，并且表現為電感，在環路中增加等于180°的相位。其頻率Fp（或FL：加載頻率）具有以下表達式：
（4）
從等式（4）可以看出，可以通過改變CL負載電容來調節石英晶體的振蕩頻率。這就是為什么在他們的數據表中，晶體制造商指出使晶體在標稱頻率下振蕩所需的精確CL。
表2給出了具有8MHz標稱頻率的等效晶體電路元件值的示例。

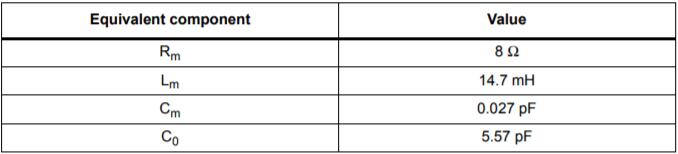

表2.等效電路參數示例
Fs=7988768Hz，F(xiàn)a=8008102Hz.
如果晶振晶體電極上的負載電容CL等于10pF，晶體將以下列頻率振蕩：Fp=7995695Hz.要使振蕩頻率恰好為8MHz，CL應等于4.02pF。
以上資料主要是提供給廣大工廠和企業的工程技術人員，幫助他們能夠更了解石英晶振，精準的設計產品方案，而且金洛鑫電子可以提供美國Raltron晶振的原裝正品，一手貨源，快速交期。如工程還需要其他相關的技術資料，或歐美晶振產品詳細規格書，也可以提供，用心服務每一位客戶。
