- 規格型號：815607
- 頻率：26.000MHZ

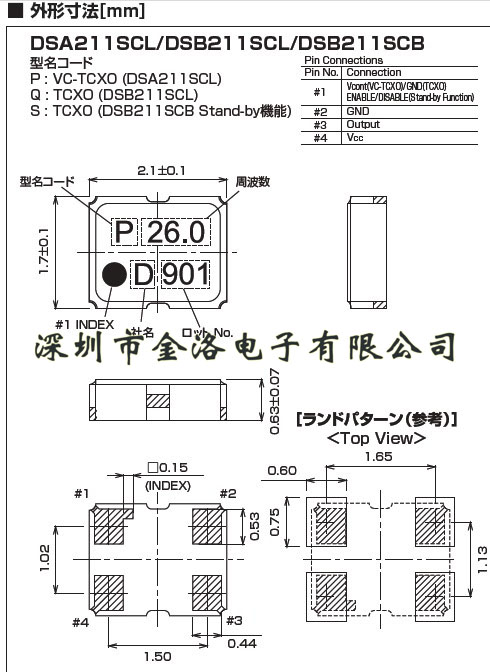

- 尺寸：2.0*1.6*0.63mm 詳細資料請查看PDF
- 產品描述：廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
溫補晶振,有源晶振,DSB211SDM晶振,1XXD26000JHC晶振
.jpg)

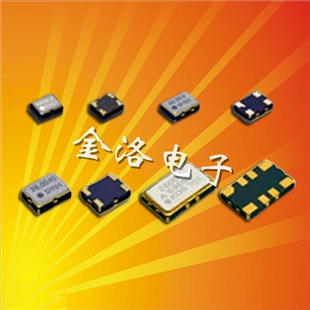

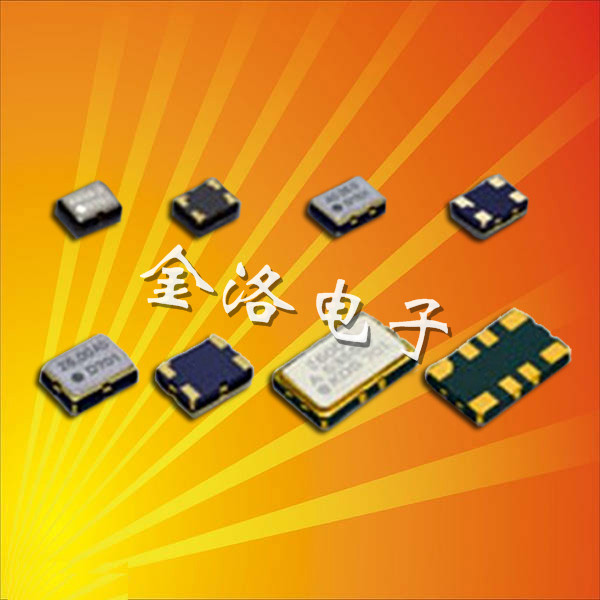

溫補晶振,有源晶振,DSB211SDM晶振,1XXD26000JHC晶振
頻率參數:26.000MHZ
電源電壓:1.8V
出力負荷: 10pF
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±1.5 ppm
輸出方式：COMS
尺寸：小體積2.0*1.6*0.63mm
應用：智能移動通信設備，大飛機雷達，衛星通信設備，車載導航儀，平臺基站，網絡設備，多功能筆記本，精密儀器，智能硬件等產品身上。
KDS晶振對社會需求的變化反應靈活，在其核心市場的方法。他們的專家工作人員積極地開發新產品，滿足市場需求，根據他們深入了解消費者的需求。KDS晶振正在努力開發與時代同步的產品，從更小的移動終端到以智能電網為代表的下一代工業基礎設施。他們本著“優質的產品，合理的成本，準時的交貨期”的宗旨，建立了高效的生產體系，保證了水晶器件的穩定供應，同時保持了高質量。從發展大真空晶振的集成生產系統–，切割及拋光石英晶體的合成到成品–使我們能夠迅速滿足全球客戶。
溫補晶振,有源晶振,DSB211SDM晶振,1XXD26000JHC晶振,具有低功耗,低電流,低相位抖動等優良的電氣特性,溫度特性達到-30℃~+85℃,因此也具有耐高溫特性,滿足無鉛高溫回流焊接溫度曲線特性要求,DSB211SDM晶振同時支持自動貼裝機高效貼裝和手工高溫焊接,在有源晶振屬于較為高級的一類晶振,一般應用高端的產品中。
| 溫補晶振 | DSB211SDM晶振,有源晶振 |
| 晶振類型 | TCXO振蕩器 |
| 占空比 | 45 % ~ 55 % |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 1.8V |
| 頻率范圍2 | 26.000MHZ |
| 頻率穩定度 | ±1.5ppm |
| 工作溫度 | -30~+85℃ |
| 保存溫度 | -40~+85℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 3 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±5ppm /年最大。 |
1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在電路中提供足夠的負極電阻，否則會增加石英晶振啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極
.jpg)
3.負載電容
如果電路中負載電容的不同，可能導致石英晶體振蕩器頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
振蕩回路參數設置參考
.jpg)
