京瓷晶振,KC5032R晶振,5032晶振,差分晶振
頻率范圍10.000MHZ-900.000MHZ
電源電壓:3.3V
頻率老化:  ±5ppm
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±50ppm
輸出方式：LV-PECL

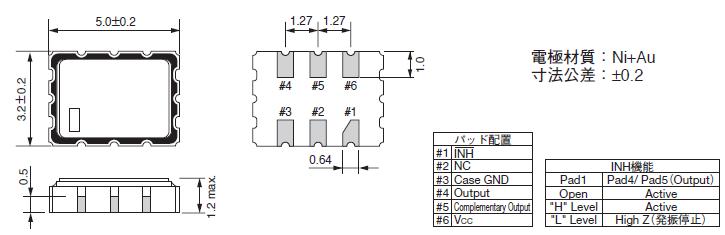

尺寸：大體積5.0*3.2*1.mm
應用：無線模塊、智能家用電器、衛星導航、移動通信、程控交換系統、無線發射基站、集成電路等產品。

         京瓷將“客戶至上”的原則放在首位，以確保我們提供的石英晶振產品和服務始終讓人們滿意?？蛻舻臐M意要求我們快速響應不斷變化的我們周圍。我們也努力通過有機地動員和管理資源的技術能力，京瓷集團在創造新的價值，用我們的京瓷理念，我們的阿米巴管理系統，我們通過“人類智慧的債券管理的信念。我們希望不斷地向客戶提供新的價值，通過團隊成員追求自己的夢想，熱情工作，并始終如一地實現自我確定的目標。

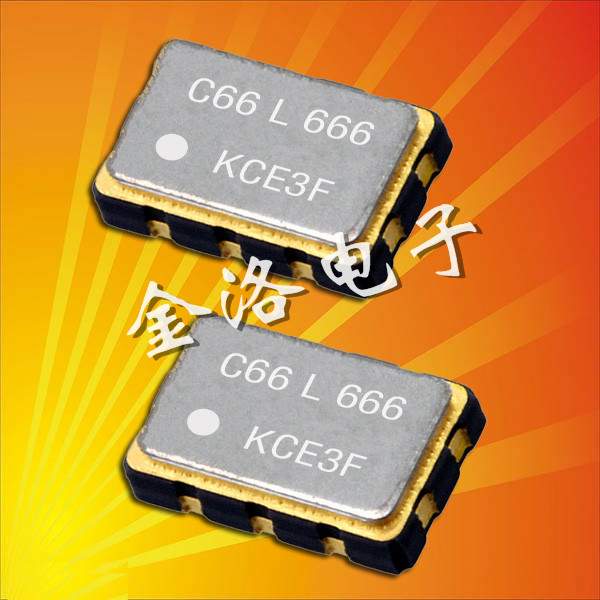

      京瓷晶振,KC5032R晶振,5032晶振,差分晶振，是一款提供差分信號的石英晶體振蕩器，由日本知名的晶振企業京瓷晶振公司研發生產，產品擁有六個腳位，表面是金屬的外殼，包裝方式是編帶式的可支持貼裝機高效自動貼裝，KC5032R晶振的頻率最低從10.000MHZ至最高的900.000MHZ，可以說是世界上頻率最高的一款有源晶振。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則進口晶振會增加啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極
3.負載電容
如果振蕩電路中負載電容的不同，可能導致頻率與設計頻率之間產生偏差，如下圖所示。貼片晶振電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
